Configurer une sortie
Pour définir ou modifier la configuration d'une sortie :
Utiliser les touches fléchées ou le pavé numérique pour sélectionner la sortie
Appuyer sur la touche Enter.

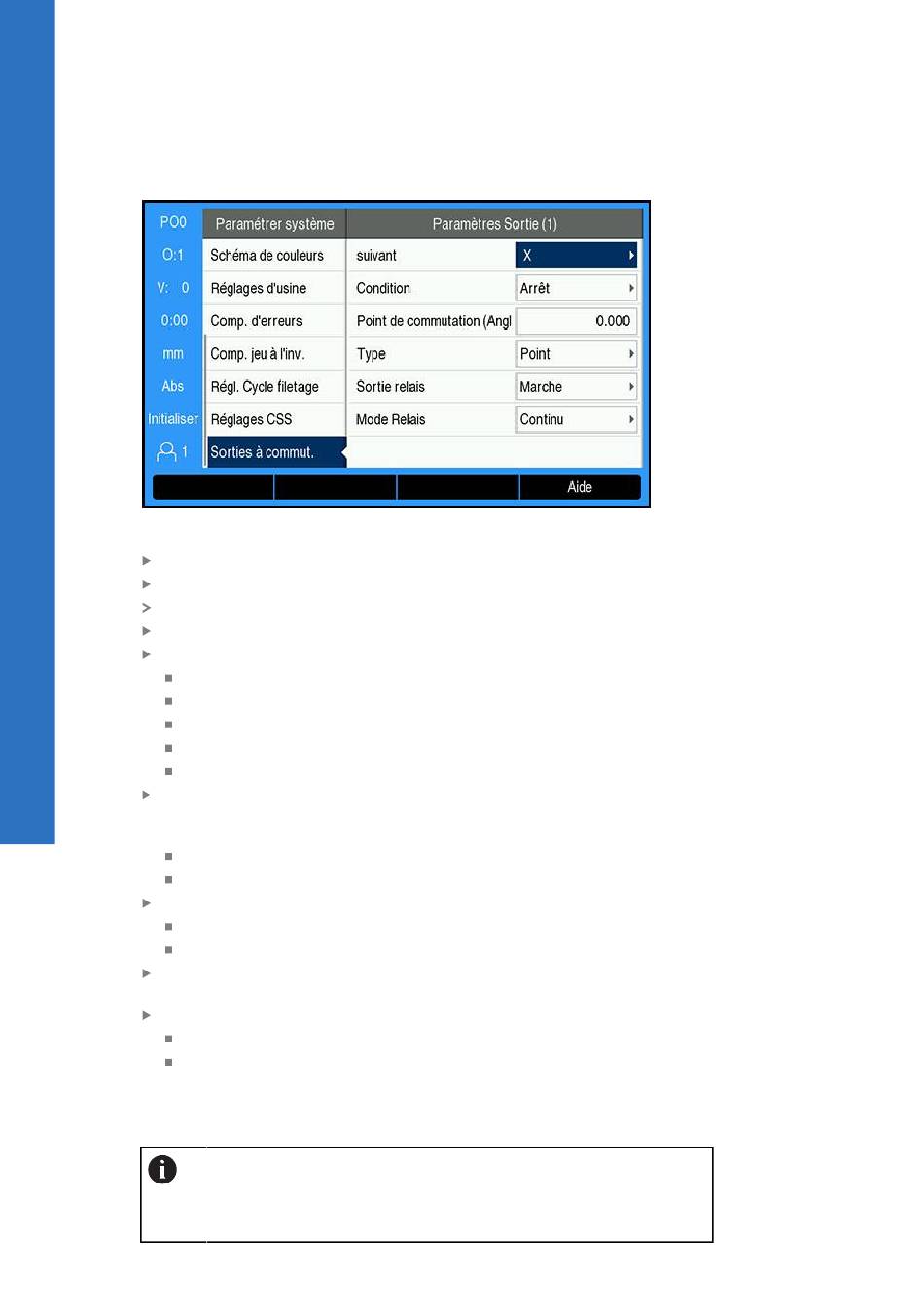

Les options Paramètres Sortie s'affichent :
Affecter un suivant à la sortie
Sélectionner la Condition requise pour l'activation du relais :
Arrêt
<
<=
>=
>
Sélectionner le Point de commutation pour spécifier la position de l'axe en
appuyant sur la softkey Abs./Inc. et définir la valeur d'affichage de la position à
l'aide du pavé numérique
Angle (valeur effective)
Inc (chemin restant)
Sélectionner les paramètres Type :
Point sur l'axe
Plage autour de zéro
Sélectionner la Sortie relais pour régler le relais sur Marche ou Arrêt lorsque la
condition de commutation est remplie
Sélectionner le Mode Relais pour activer un cycle :
Continu
Impulsion
Dans le mode Impulsion, le relais est activé (Marche ou Arrêt) pour une durée
spécifique. Une fois cette durée écoulée, le relais est désactivé. Le temps
d'impulsion défini peut être compris entre 0.1 et 999.9 secondes.
176
La durée commence à s'écouler dès lors que la condition de
commutation passe de "false" à "true". Si les conditions de commutation
passent à "true" avant que la durée ne soit écoulée, la temporisation
redémarrera depuis le début.
