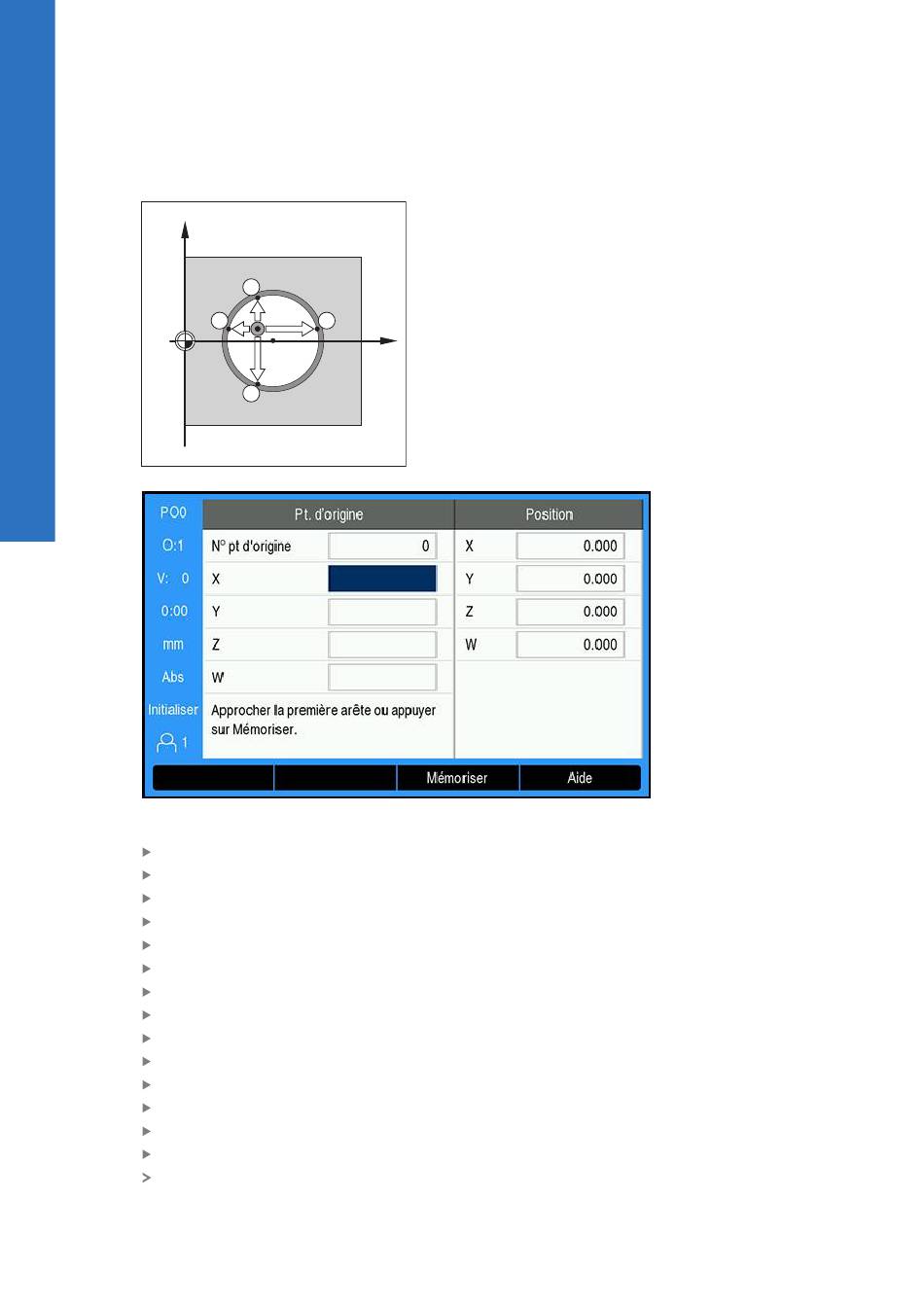

Palpage d'un Centre de cercle avec un outil
Y
0
Pour palper un Centre de cercle avec un outil :
Définir l'outil qui sera utilisé pour définir le point d'origine comme outil actif
Appuyer sur la softkey Pt d'origine
Entrer le N° pt d'origine
Mettre le champ de l'axe X en surbrillance
Appuyer sur la softkey Palper
Appuyer sur la softkey Centre de cercle
Palper la première arête de la pièce :
Appuyer sur la softkey Mémoriser
Palper la deuxième arête de la pièce :
Appuyer sur la softkey Mémoriser
Palper la troisième arête de la pièce :
Appuyer sur la softkey Mémoriser
Palper la quatrième arête de la pièce :
Appuyer sur la softkey Mémoriser
Les points d'origine des axes X et Y sont définis à 0.000 et le diamètre du
cercle s'affiche.
116
Fonctions spécifiques au fraisage | Définition d'un point d'origine
2
3 4
X?
X
1
1
2
3
4
