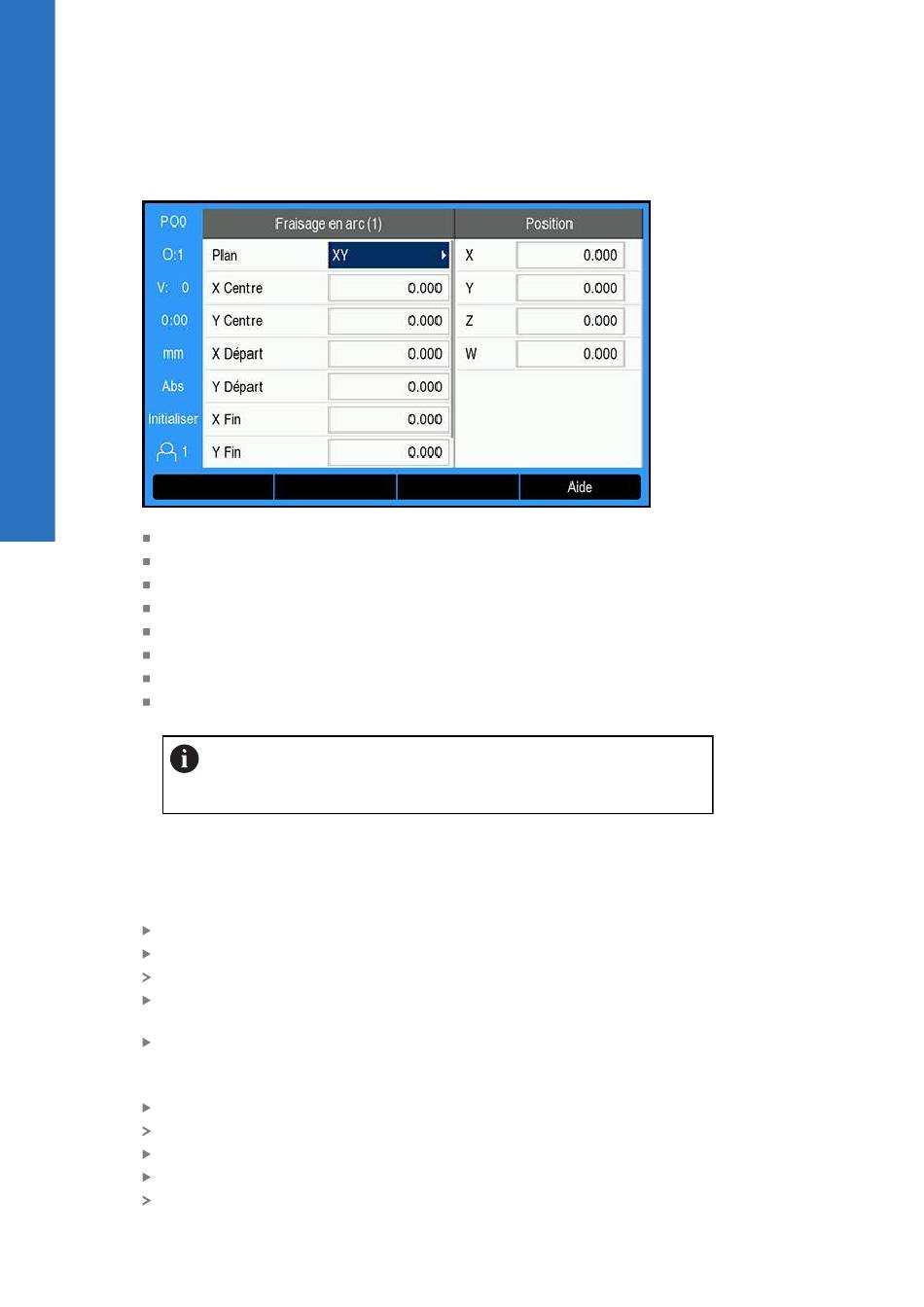

Informations requises concernent le Fraisage en arc
Plan : le plan à fraiser
X Centre : centre de l'axe X
Y Centre : centre de l'axe Y
X Départ : point de départ de l'axe X
Y Départ : point de départ de l'axe Y
X Fin : point d'arrivée de l'axe X
Y Fin : point d'arrivée de l'axe Y
Pas : il s'agit de la distance entre chaque passe ou chaque Pas le long du
contour de l'arc
Le tableau Fraisage oblique ou Fraisage en arc sert à définir jusqu'à dix motifs de
fraisage différents.
Créer et éditer une fonction de fraisage
Pour créer ou éditer une fonction de fraisage dans le tableau :
Appuyer sur la softkey Fonctions
Appuyer sur la softkey Fraisage oblique ou Fraisage en arc
Le tableau de fonctions affiche toutes les fonctions qui ont déjà été définies.
Appuyer sur la touche Flèche Haut ou Flèche Bas pour sélectionner une entrée
du tableau
Appuyer sur la softkey Nouveau pour créer une nouvelle entrée ou appuyer sur
la softkey Modifier pour éditer une entrée existante
ou
Appuyer sur la touche Enter.
Le formulaire de la fonction s'ouvre.
Entrer les données qui permettront de définir la fonction
Appuyer sur la touche Enter.
La fonction sera ajoutée au tableau correspondant. Il peut maintenant être
modifié, exécuté ou utilisé comme référence dans un programme.
134
La taille du Pas est une donnée facultative. Si la valeur est zéro,
l'opérateur décide de la distance de chaque Pas pendant l'exécution
du fraisage.
Fonctions spécifiques au fraisage | Motifs d'usinage
