Exécuter une fonction
Pour exécuter une fonction :
Appuyer sur la softkey Fonctions
Appuyer sur la softkey Fraisage oblique ou Fraisage en arc
Appuyez sur la touche fléchée Haut ou Bas pour sélectionner la fonction que
vous souhaitez exécuter
Appuyer sur la softkey Exécuter

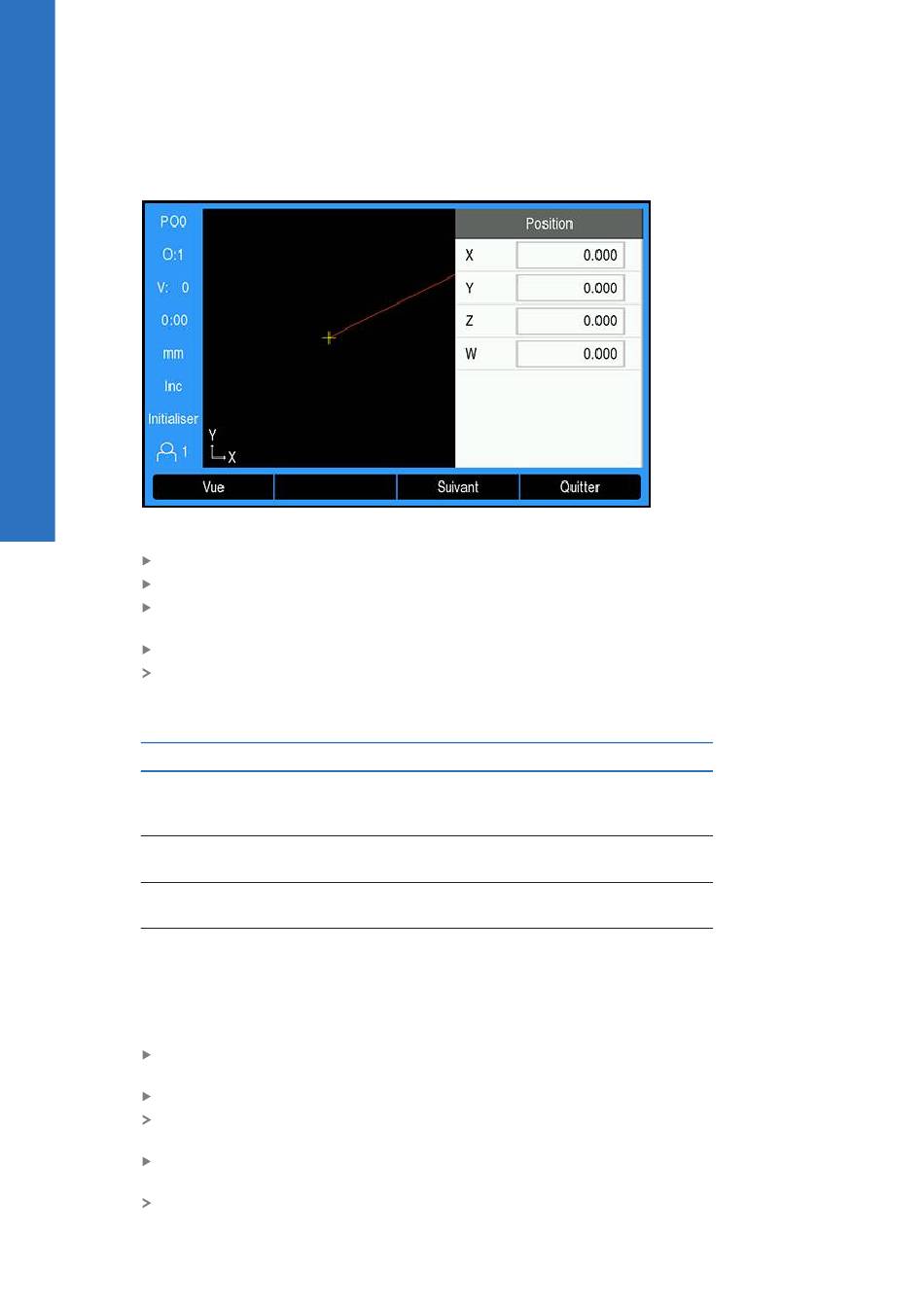

L'écran affiche une vue des positions qui indique la distance incrémentale par
rapport au point de départ.
Les softkeys suivantes sont disponibles lorsque vous exécutez un motif :
Softkey
Vue
Précédent
Suivant
Quitter
La correction du rayon d'outil est appliquée en tenant compte du rayon de l'outil
actuel. Si le plan sélectionné implique l'axe d'outil, on part du principe que
l'extrémité de l'outil est une bille.
Amener l'outil au point initial et effectuez une passe plongeante ou la première
passe à travers la surface
Appuyer sur la softkey Suivant pour poursuivre avec l'étape suivante du contour
L'affichage incrémental indique la distance jusqu'à la passe suivante le long de
la ligne ou du contour de l'arc.
Pour suivre le contour, déplacer les deux axes par petits pas en gardant, tant
que possible, les positions X et Y au plus près de zéro (0,0).
Si aucune taille d'incrément n'a été spécifiée, l'affichage incrémental indique
toujours la distance depuis le point le plus proche sur l'arc.
136
Fonction
Appuyer sur la softkey Vue pour sélectionner l'affichage
incrémental des positions, la vue de contour de la fonction
ou l'affichage absolu des positions
Appuyer sur la softkey Précédent pour revenir à la passe
précédente
Appuyer sur la softkey Suivant pour passer à la passe
suivante
Appuyer sur la softkey Quitter pour mettre fin à l'exécution
de l'opération de fraisage
Fonctions spécifiques au fraisage | Motifs d'usinage
