5.3

Actionnement manuel

A
B

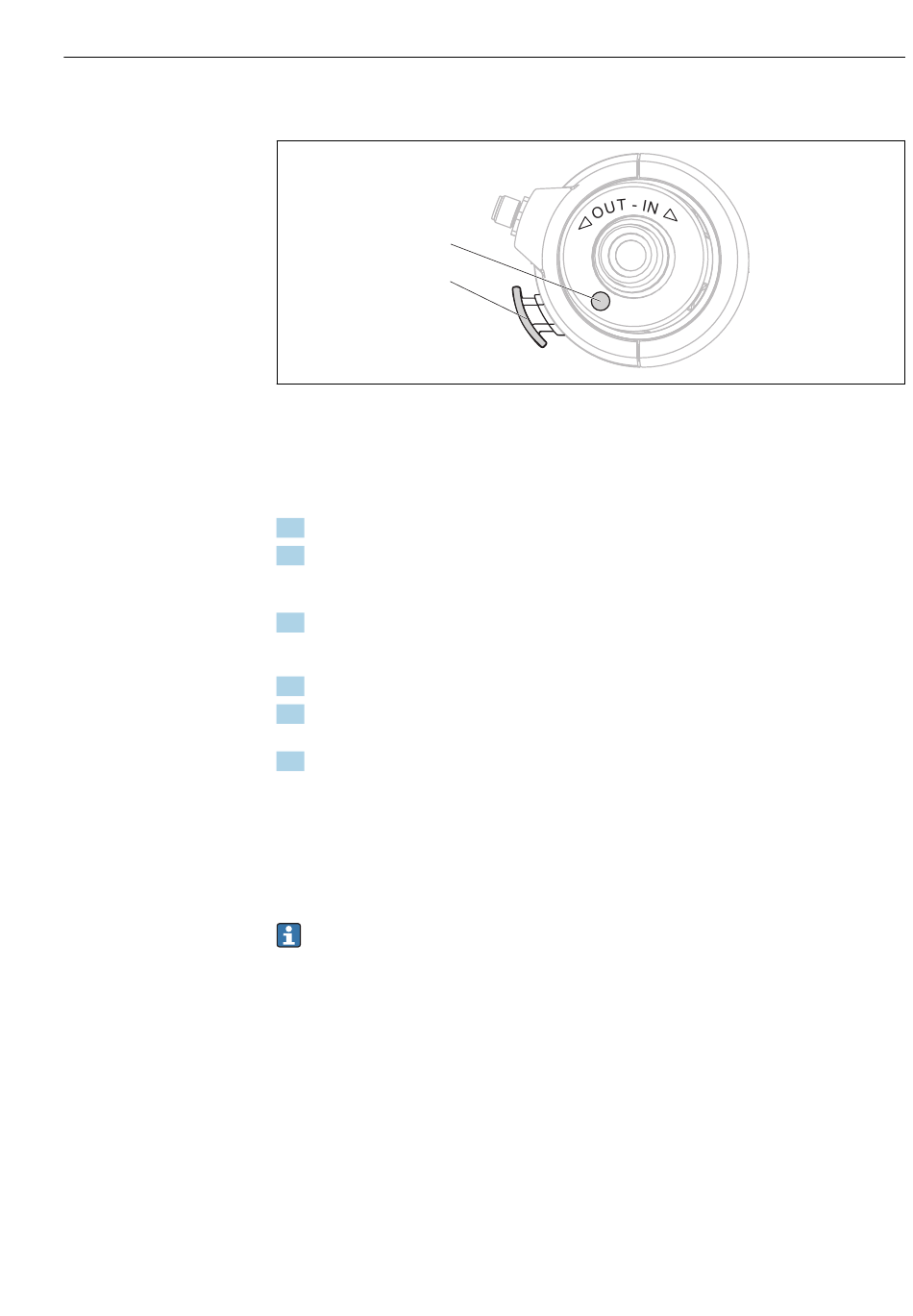

 21 Sens de rotation
A Bouton de déverrouillage (position de maintenance)
B Bouton de déverrouillage (position de mesure)
Actionnement de la sonde de la position de maintenance à la position de mesure
1. Appuyez sur le bouton de déverrouillage (A).
2. Tournez l' e ntraînement dans le sens des aiguilles d' u ne montre de sorte que le
support de capteur pénètre dans le process (possible uniquement si un capteur est
installé.
3. Tournez l' e ntraînement jusqu' à ce que le verrouillage s' e nclenche.
Actionnement de la sonde de la position de mesure à la position de maintenance
1. Appuyez sur le bouton de déverrouillage (B).
2. Tournez l' e ntraînement dans le sens inverse des aiguilles d' u ne montre jusqu' e n butée
(position de maintenance).
3. Effectuez les travaux de maintenance nécessaires.
5.4

Actionnement pneumatique

La sonde ne peut être actionnée uniquement si un capteur est monté.
Le fonctionnement de la version pneumatique dépend de la commande utilisée. Pour les
instructions de configuration, référez-vous au manuel de la commande pneumatique.
Utilisez un inverseur pneumatique (vanne 4/2 voies) pour actionner la sonde.
Raccordez les deux entrées. Si vous ne raccordez qu' u ne seule entrée (par ex. à des fins
de test), le piston est bloqué, car le guide de sonde se déplace avant que la position
limite ne soit déverrouillée.
Options de configuration
A0030330
