4.1.2
Dimensions
Version courte
1

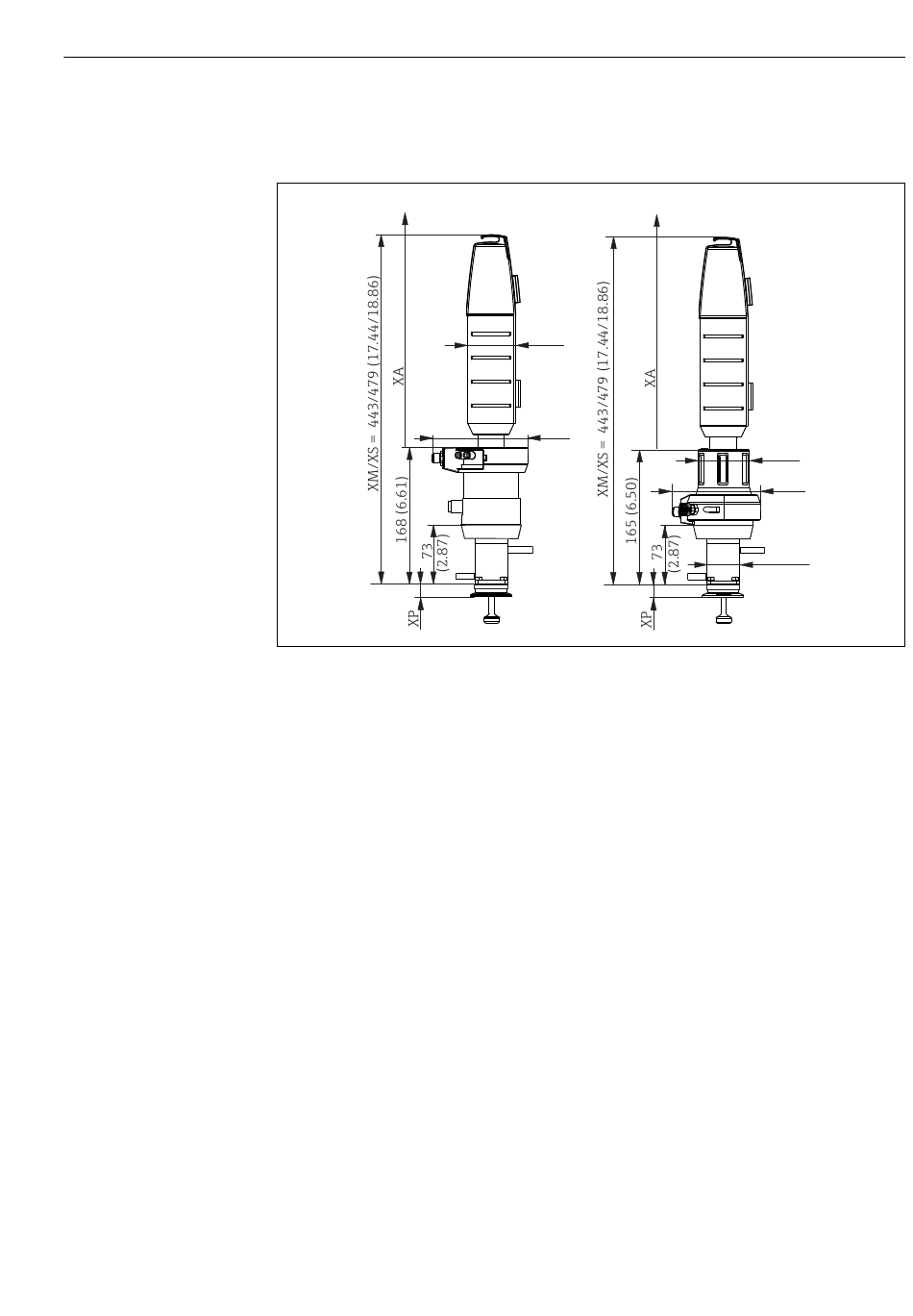

Dimensions de la version courte (course 36 mm)
A
Actionnement pneumatique
B
Actionnement manuel
XM Sonde en position de mesure
XS
Sonde en position de maintenance
XP
Hauteur du raccord process (voir tableau ci-dessous)
XA Distance de montage nécessaire au remplacement du capteur = 425 mm (16.73")
A
61
(2.40)
117
(4.61)
Montage
B
61
(2.40)
107
(4.21)
40
(1.57)
A0018665
11
