Cleanfit CPA875
Endress+Hauser
Montage et démontage des capteurs lorsque l'adaptateur de capteur n'est pas visible
(pos. B)
2
1

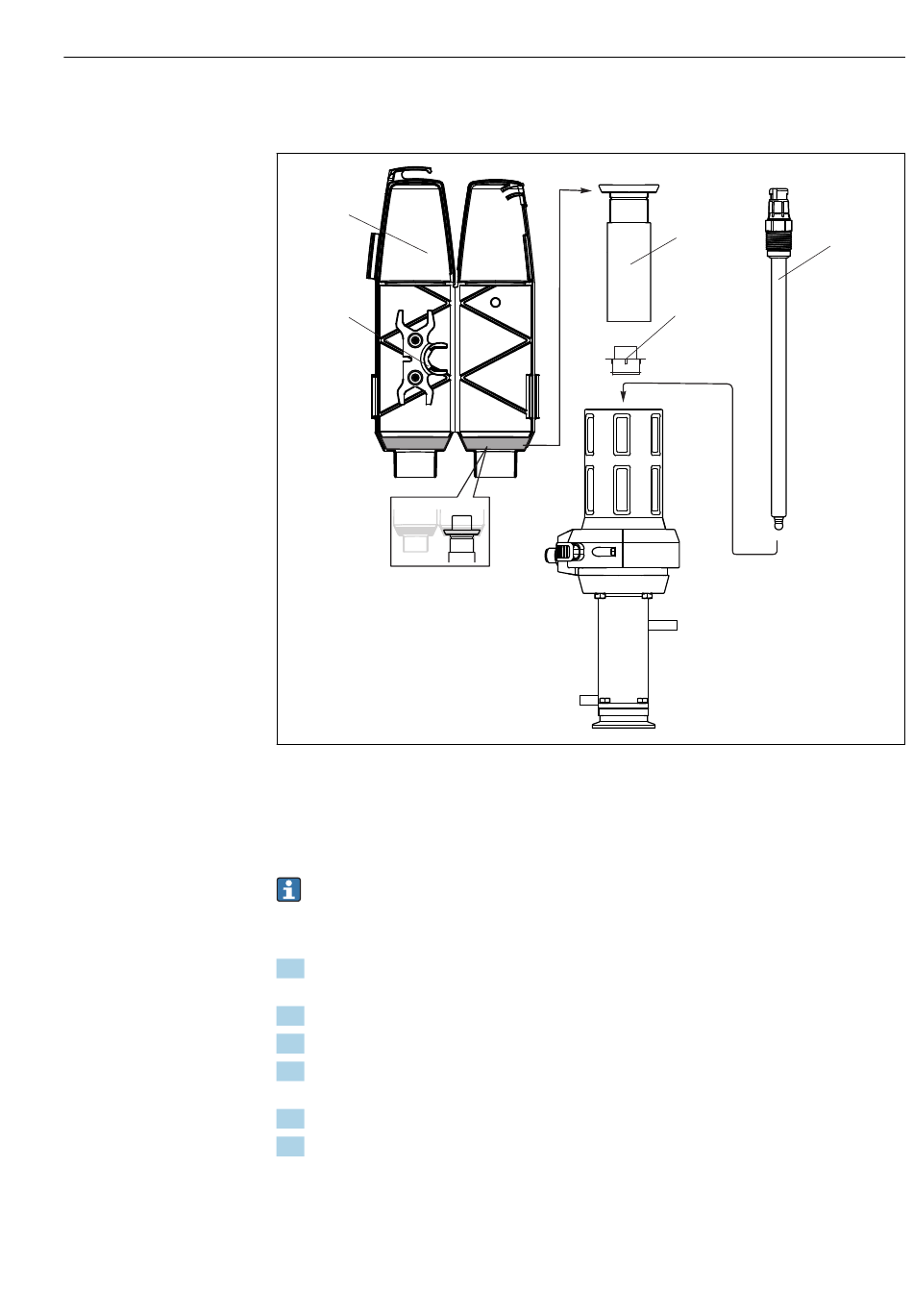

 16 Installation du capteur
1 Clé à douille (SW 17/19 mm)
2 Capot de protection
3 Obturateur (capot de protection)
4 Capteur
5 Tube rétractable
Avec cette version, vous pouvez installer des capteurs à remplissage gel. Pour pouvoir
monter des capteurs à remplissage KCl, il vous faut un "adaptateur gel - KCl".
Pour monter le capteur, procédez de la façon suivante :
1. Retirez le capot de protection (, pos. →  162) (possible si la sonde est en position
de maintenance).
2. Dévissez le tube rétractable (pos. 5) (dans le sens inverse des aiguilles d' u ne montre).
3. Retirez l' o bturateur jaune (pos. 3).
4. A l' a ide de la clé à molette (pos. 1), vissez le capteur (pos. 4) à la plase de l' o bturateur
et serrez manuellement (3 Nm (2.2 lbf ft)).
5. Revissez le tube rétractable.
6. Replacez la clé à molette dans le capot de protection.
Montage
5
4
3
A0030187
