3)
Relætilslutninger
Relay connections
Relaisanschlüsse
Raccordements de relais
Conexiones de relés
4)

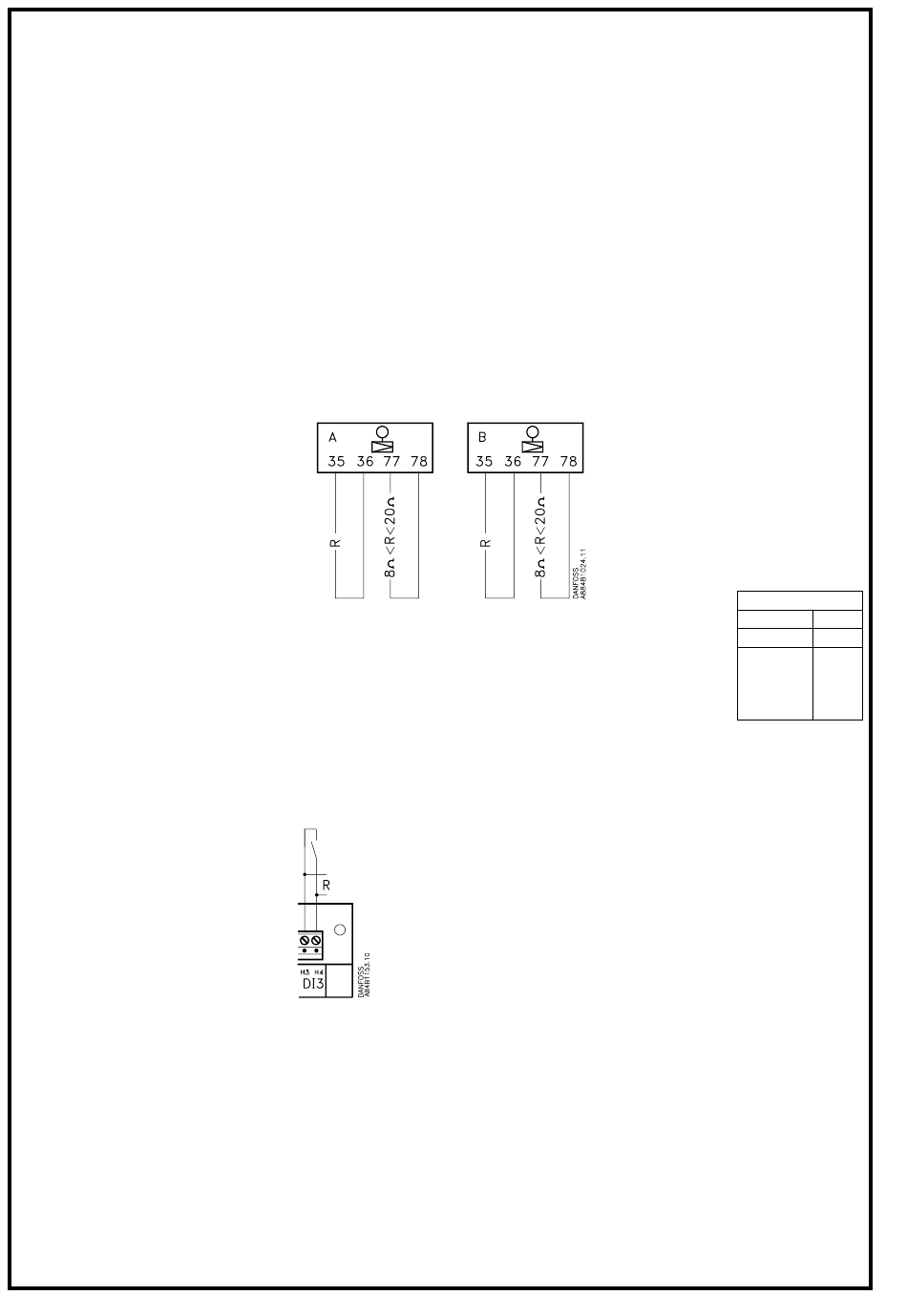

TQ-ventilens tilslutning
Connection of TQ valve
Anschluß des TQ Ventils
Raccordement du détendeur TQ
Conexion de la valvula TQ
5)
Afbryder for regulering
Force closing
Ausschaltung für die Regelung
Interrupteur pour régulation
Cierre forzado
8
Kontroller at udgangene ikke er kortsluttede
Check the outlets, they must not be short-circuited
Überprüfen, daß die Ausgänge nicht kurzgeschlossen sind
S'assurer que les sorties ne sont pas court-circuitées
Revisar las salidas, estas no deben estar puenteadas
Terminal 35/36 måles med afmonteret klemme
Remove connector block from pins to measure resistance
Klemmen 35/36 gemessen an abgezogenem Klemmenblock
Contrôler la borne 35/36 démontée
El terminal 35/36 se tiene que medir con las clemas desmontadas
R < 10 ohm: Regulering
R > 2 kohm:
Instructions RI.1J.F4.53 © Danfoss 05/2001
Regulation
Regelung
Avec régulation
Regulacion
Regulering stoppet
Regulation stopped
Regelung gestoppt
Sans régulation
Regulacion parada
R (35/36)
T
NTC
°C
Ohm
0
70K
20
24K
50
8K
150
0.5K
AKC 24W
