AKC 24W
Surchauffe
Le régulateur pilote le détendeur de différentes manières selon la fonction désirée.
Choisir entre :

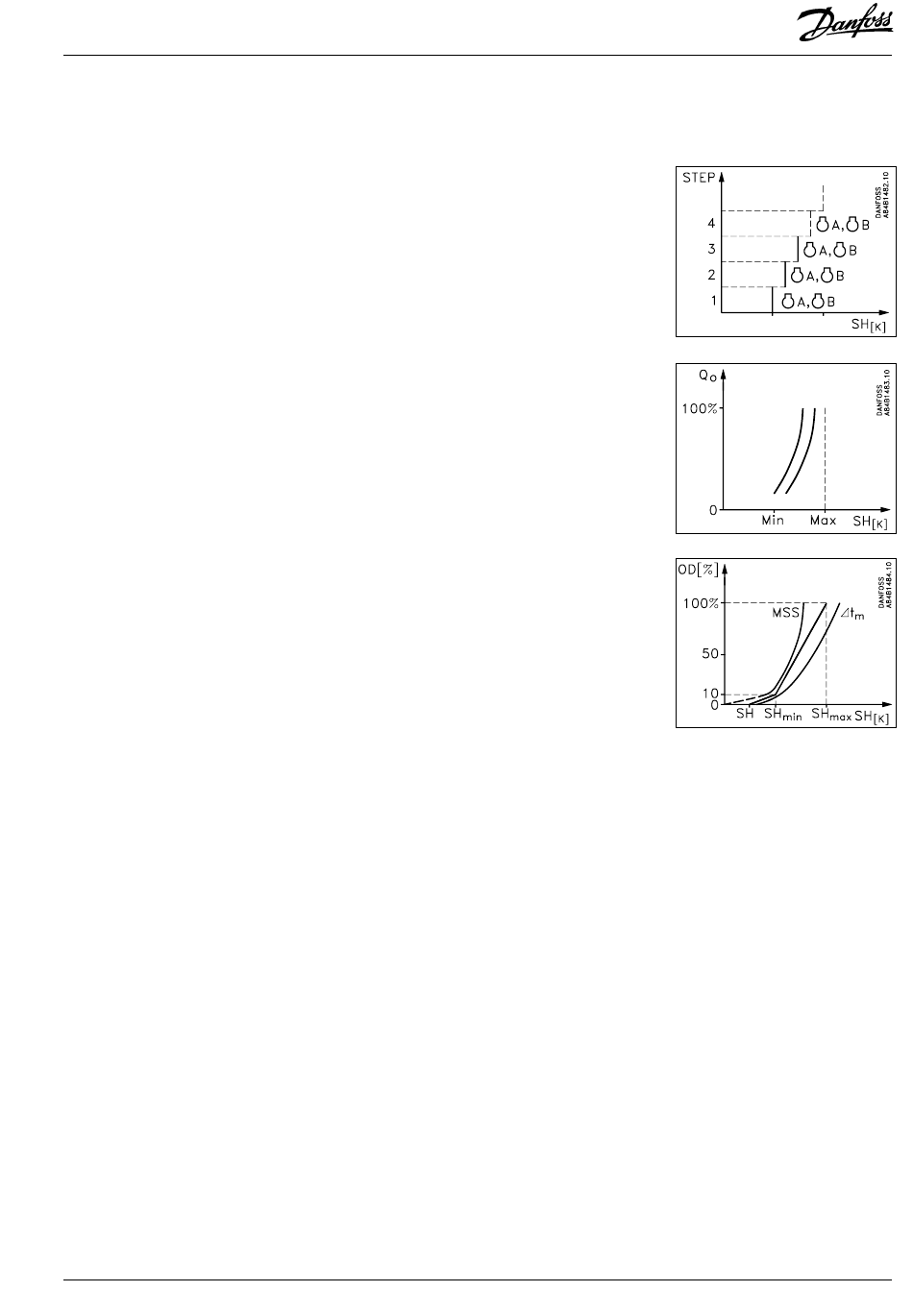

1. Surchauffe fixe
La surchauffe est réglée à l'aide de valeurs fixes ;
chaque étage de capacité enclenché possède ainsi
une référence de surchauffe donnée.
Capacity Ctrl.
Adv. Capacity Settings
2. Régulation auto-adaptative suivant la charge de
l'évaporateur grâce à l'approche MSS (MSS =
surchauffe minimum admissible).
Au démarrage, il y a utilisation de la référence réglée
pour le premier étage du compresseur A ou B (voir
point 1).
La surchauffe est limitée par les seuils réglés de
surchauffe maxi et mini.
3. Régulation suivant le degré d'ouverture "OD%"
(dépendant de la charge) du détendeur TQ.
La référence suit une courbe définie par 3 valeurs.
"SH close", "SH min" et "SH max". Les choisir pour
que la courbe se trouve entre la courbe MSS et la
courbe du différentiel de température moyen ∆Tm
(différence entre température du fluide et
température d'évaporation. Exemple de réglage = 4,
6 et 10 K).
4. Comme la "fonction 3", mais aucune relation entre le circuit de sécurité de la
régulation compresseur et la régulation du détendeur.
(Exemple d'application : 2 compresseurs et un détendeur ; on désire l'égalisation
des temps de marche des compresseurs.)
5. Comme la "fonction 4", mais le détendeur TQ reste ici en état d'attente après arrêt
du dernier compresseur.
Se reporter aussi au panorama du chapitre suivant qui y montre l'état du
détendeur TQ pour différents signaux d'entrée et diverses fonctions.
Définir la fonction à utiliser :
Injection Ctrl. ( )
Attention ! Ne pas régler "SH min" en-dessous de 2-4 K à cause des risques de
passage de fluide.
Dans le cas des fonctions 3, 4 et 5, régler aussi la valeur de "SH close".
Injection Ctrl. ( )
Description fonctionnelle RC.1J.F3.04 © Danfoss 12/94
___
SH step 1
___
SH step 2
___
..
___
SH step 8
Inj. Settings
Adv. Inject Settings
1...5
Adap. Mode: ( )
___
SH min K
___
SH max K
___
SH close K
13
