Stamoclean CAT430
Endress+Hauser

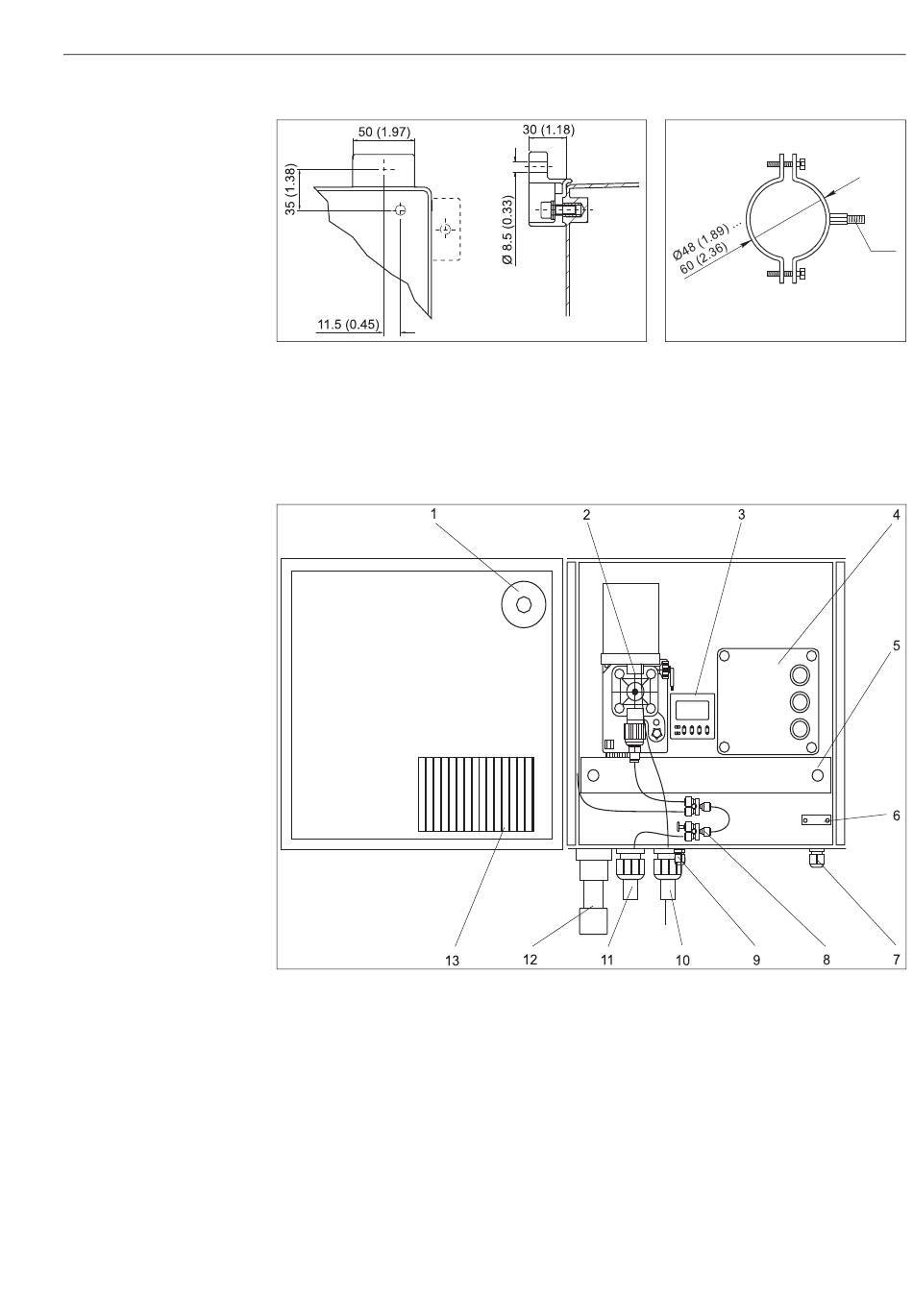

Fig. 8:
Support pour montage mural
3.3.5
Montage des tuyaux d'échantillon vers les appareils de mesure
Pour le montage des tuyaux de filtrat, référez-vous à la figure ci-dessous.
Fig. 10:
Unité de contrôle
1
Manomètre
2
Pompe à membrane
3
Timer
4
Unité de commande (intérieur du compartiment de
raccordement)
5
Conduit de câble
6
Décharge de traction pour le câble d'alimentation
7
Presse-étoupe pour le câble d'alimentation
a0007375
Fig. 9:
Collier de fixation pour montage
sur rail
8
Connecteur en Y
9
Presse-étoupe pour le tuyau de ventilation
10
Presse-étoupe pour le tuyau d'échantillon vers
l'analyseur
11
Presse-étoupe pour le tuyau de filtrat provenant du
filtre
12
Raccord de tuyau avec contacteur thermostatique
13
Chauffage du boîtier
Montage
M8
mm (inch)
a0007376
a0011018
13
