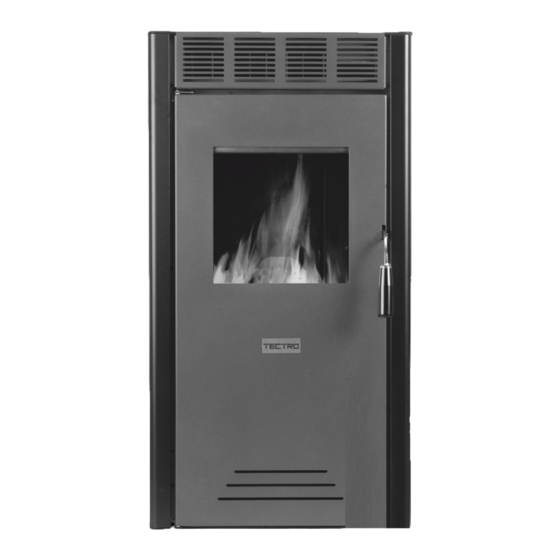

Tectro TBH 460 Manuel D'utilisation
  1. Manuels
  2. Marques
  3. Tectro Manuels
  4. Cheminées d'intérieur
  5. TBH 460
  6. Manuel d'utilisation

Tectro TBH 460 Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 58

Liens rapides

Télécharger ce manuel
2
6
3
4
>
1
=

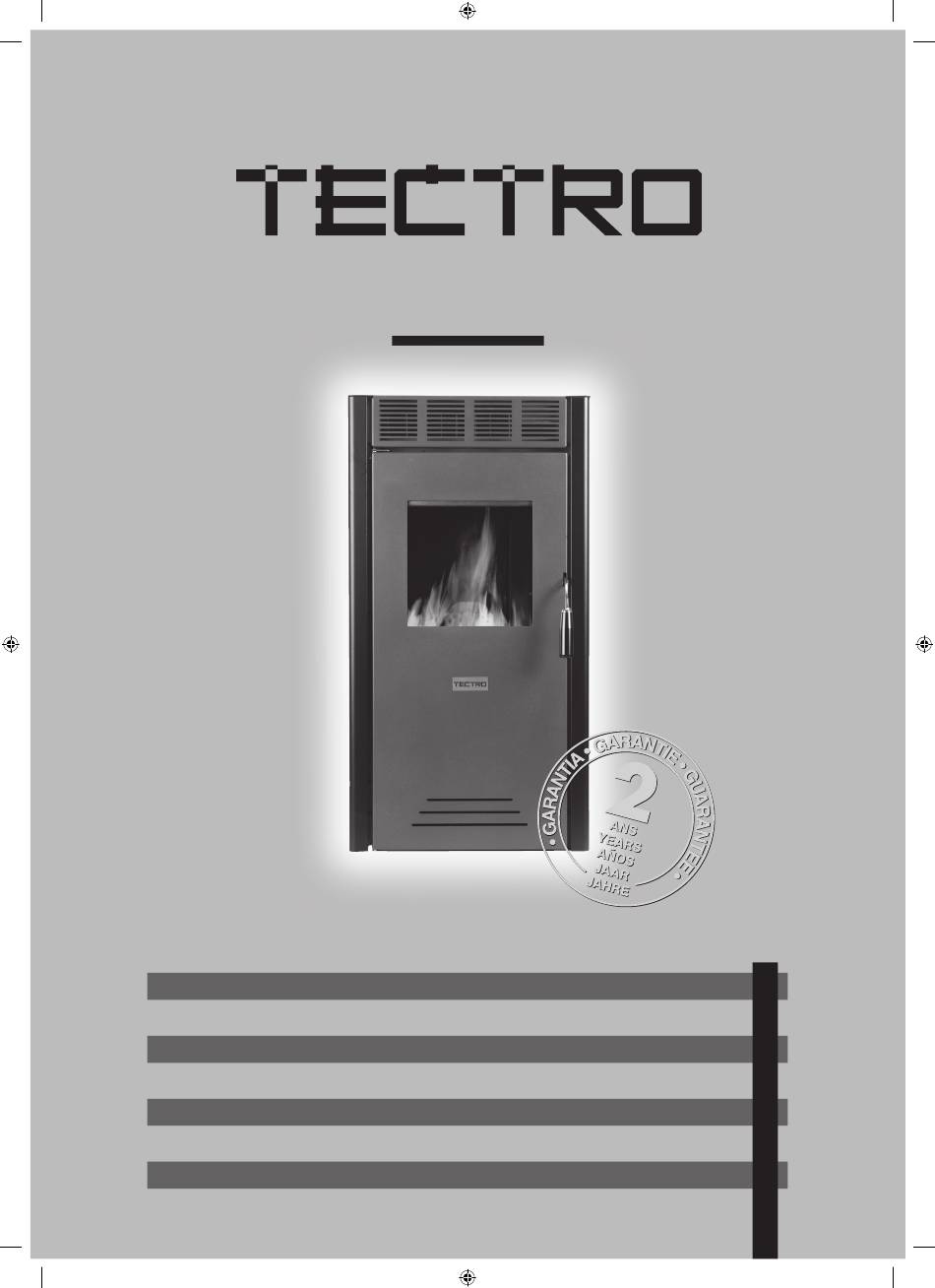

man_TBH460 ('11).indd 1
tbh 460
tbh 460
GebrauchsanweisunG
bruGsanVisninG
ManueL d'utiLisatiOn
OPeratinG ManuaL
istruziOni d'usO
GebruiKsaanwiJzinG
bruKsanVisninG
2
30
58
86
114
142
170
07-10-11 09:06

Publicité

Table des Matières
loading

Manuels Connexes pour Tectro TBH 460

Sommaire des Matières pour Tectro TBH 460

  • Page 1 460 tbh 460 GebrauchsanweisunG bruGsanVisninG ManueL d’utiLisatiOn OPeratinG ManuaL istruziOni d’usO > GebruiKsaanwiJzinG bruKsanVisninG man_TBH460 ('11).indd 1 07-10-11 09:06...
  • Page 2 wichtiGste einzeLteiLe Ofentür silikonstreifen Ofen- tür Fensterbereich Glashalterung einsatz / Ofeneinsatz Füllschachtdeckel innenwand brennkammer drehzapfen raum für den Ofen- einsatz raum für den as- chenkasten dampfkammer aschenkasten schutz dampfabsau- gung dampfkammer abdeckung wartungsklappe Förderschnecke zündkerze Förderschnecken-Mo- toruntersetzung einstellbarer Verbren- nungsluftaufsatz umluftfilter rauchgasfühler zurücksetzen von...
  • Page 3 Liebe Käuferin, lieber Käufer, wir beglückwünschen Sie zum Kauf Ihres Tectro-Kaminofens. Sie haben ein hoch- wertiges Produkt erworben, dass Ihnen bei verantwortungsvoller und richtiger Benutzung jahrelang Freude machen wird. Im Hinblick auf eine möglichst lange und sichere Benutzung Ihres Tectro-Kamino- fens lesen Sie bitte vor der Benutzung diese Anleitung durch und bewahren Sie sie so auf, dass Sie sie jederzeit zu Rate ziehen können.

  • Page 4: Sicherheitshinweise

    Die Bedienungsanweisungen in dieser Anleitung weichen möglicher- weise von den örtlichen Vorschriften ab. In dem Fall gilt jeweils die strengste Vorschrift. Die Garantie gilt nur, wenn das Produkt von einem von Tectro an- erkannten Fachmann installiert wurde. Der Hersteller und der Händler weisen jegliche Haftung für die Folgen einer nicht den örtlichen Vorschriften entspre-...
  • Page 5 • Wenn der Fußboden aus entzündbarem Material ist, müssen Sie den Ofen auf eine feuerfeste Unterlage stellen. Diese Unterlage muss so bemessen sein, dass sie bis mindestens 400 mm vor dem Ofen reicht und an den Seiten 200 mm brei- ter ist als der Ofen (siehe Abb. 1, Maße D und E). STOVE •...
  • Page 6 Dieser Kaminofen benötigt einen Stromanschluss. Lesen Sie sich die untenstehen- den Warnhinweise und Anweisungen gründlich durch: • Verwenden Sie kein beschädigtes Stromkabel. • Das Kabel darf nicht festgeklemmt oder gebogen werden. • Das Stromkabel darf keine heißen Teile des Kaminofens berühren. • Verwenden Sie keine Verlängerungsschnur. • Kontrollieren Sie die Netzspannung. Dieses Gerät eignet sich ausschließlich für Steckdosen mit Schutzkontakt, Anschlussspannung 230 V / ~50 Hz. • Das Gerät MUSS immer über einen geerdeten Anschluss verfügen. Wenn die Stromversorgung nicht geerdet ist, dürfen Sie das Gerät unter keinen Umstän- den anschließen.
  • Page 7 Durch Nichtbeachten der in dieser Anleitung aufgeführten Anforderungen können gefährliche Situationen entstehen und das kann dazu führen, dass die Garantie erlischt. hinweise zur benutzunG: • Achten Sie darauf, dass der Kaminofen, dessen Abzugsrohr und der Rauchgaskanal von allen Seiten gut zugänglich sind. • Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie mit niedriger Hitze beginnen (siehe Kapitel C). b.

  • Page 8: Bedienung

    tikel usw. festsetzen. Der Ofen ist aus hochwertigem Stahl und ist mit einer Schutzschicht überzogen. Während der ersten Heizzyklen härtet die Beschichtung aus und der Stahl setzt sich. Dies dauert eine Weile. Damit der Ofen nicht dauerhaft beschädigt wird, muss dieses anfängliche Heizen allmählich und mit geringer Hitze erfolgen.
  • Page 9 d.1.1.1 normale inbetriebnahme und normalbetrieb Der Ofen wird wie folgt eingeschaltet und betrieben: Kontrollieren Sie die Brennschale; sie muss sauber und leer sein. Schließen Sie die Ofentür. Beladen Sie den Füllschacht mit Holzpellets. Halten Sie die Taste P4 mindestens 4 Sekunden gedrückt, bis die Meldung „Fan Cand“...

  • Page 10: Gerät Ausschalten

    Sollte dies nicht zu einer ausreichenden Vorheiztemperatur führen, müssen die Betriebswerte von einem Fachmann eingestellt werden. Wenden Sie sich an einen Installateur, der von Tectro autorisiert wurde. Verwenden Sie als Brennstoff ausschließlich die vorstehend beschriebenen Holzpellets. Andere Brennstoffe – z.B. Holzspäne mit Leim- oder Lösungsmittelresten, Holzabfälle, Karton, Flüssigbrennstoffe wie Alkohol...
  • Page 11 einen CO -Feuerlöscher (Kohlendioxid) oder rufen Sie die Feuerwehr. Schließen Sie bei einem Schornsteinbrand auch die Schornsteinklappe (sofern eingebaut). d.5 heizstuFe einsteLLen Wenn der Ofen eingeschaltet ist und die Solltemperatur noch nicht erreicht wurde, können Sie die Heizstufe durch Drücken der Tasten P5 und P6 erhöhen bzw. reduzie- ren. Die Änderung der Heizstufe wird in Display A angezeigt. Siehe Abbildung 4.
  • Page 12 Der Ofen ist mit einer Uhr und einem Wochentimer ausgestattet. Sie können zwei individuelle Heizprogramme für den Ofen zusammenstellen. Folgende Parameter stehen zur Auswahl: • UT01 zur Einstellung des Tages • UT02 zur Einstellung der Stunden • UT03 zur Einstellung der Minuten • UT04 zur Einstellung technischer Parameter (nur durch von Tectro autorisierte Techniker) • UT05 zur Einstellung der Startzeit von Programm 1 • UT06 zur Einstellung der Schlusszeit von Programm 1 man_TBH460 ('11).indd 12 07-10-11 09:06...
  • Page 13 • UT07 zur Auswahl der Wochentage in Programm 1 • UT08 zur Einstellung der Startzeit von Programm 2 • UT09 zur Einstellung der Schlusszeit von Programm 2 • UT010 zur Auswahl der Wochentage in Programm 2 d.11.1. uhrzeit einstellen Schalten Sie den Ofen aus oder in den Normalbetriebsmodus. So stellen Sie den Wochentag ein: 1. Drücken Sie zweimal die Taste P3. Im Display A erscheint die Meldung „UT 01“.
  • Page 14 programmierten Startzeit (UT 05) ein und zur programmierten Schlusszeit (UT06) wieder aus. - Beispiel: Die Meldung „Off 3“ in Display B bedeutet, dass Programm 1 nicht ausgeführt werden kann. Am dritten Wochentag (Mittwoch) würde sich der Ofen also nicht einschalten. Durch Drücken der Taste P2 legen Sie fest, ob Programm 1 am aktuell ausge- wählten Tag ausgeführt werden soll. Beispiel: Wenn in Display B die Meldung „On 3“...
  • Page 15 zweites Mal drücken, wird das Programm wieder eingeschaltet und das Display zeigt „On 3“ an. Mit P1 wählen Sie den gewünschten Wochentag aus. Das Ein- bzw. Ausschalten des Programms legen Sie mit P2 fest. Beispiel für die Ausführung von Programm 2 an den einzelnen Wochentagen: tag 1 tag 2 tag 3 tag 4 tag 5 tag 6...

  • Page 16: Sicherheitsvorrichtungen

    Weitere Informationen zu Pellets erhalten Sie von Ihrem Tectro-Händler oder ei- nem autorisierten Tectro-Installateur. Auch bei Verwendung hochwertiger standardisierter Pellets können Heizleistung, Aschemenge und Ablagerungen schwanken. Pellets müssen absolut trocken gelagert und transportiert werden. Bei Kontakt mit Feuchtigkeit können Holzpellets erheblich aufquellen.
  • Page 17 Führen Sie die Anleitung aus dem Kapitel H „Störungssuche und Abhilfe“ durch, um die Störung zu beseitigen. Sollte das nicht möglich sein, wenden Sie sich an einen autorisierten Tectro-Techniker. Reinigen Sie die Brennschale. Schalten Sie den Ofen wieder ein.
  • Page 18 F. wartunG Da bei der Verbrennung des Brennholzes Hitze, Asche und Ablagerungen entste- hen, muss der Ofen regelmäßig sowohl vom Endverbraucher als auch von einem anerkannten Fachmann gereinigt und gewartet werden. Die regelmäßige sorgfäl- tige Reinigung des Ofens ist von großer Wichtigkeit für den sicheren und effizien- ten Betrieb und verlängert gleichzeitig die Lebensdauer des Ofens.
  • Page 19 VOM FachMann auszuFührendewartunG Wartungsarbeit Häufigkeit* Professionelle Inspektion und Wartung Zweimal pro Saison, das erste Mal vor des Ofens (und der Rauchgasanlage) Anfang der Saison Reinigen/Fegen von Rauchgasrohr und Zweimal pro Saison, das erste Mal vor Schornstein Anfang der Saison Auswechseln von nicht in dieser Anlei- Sobald Beschädigungen festgestellt tung aufgeführten Teilen werden...
  • Page 20 Vergewissern Sie sich, dass der Ofen von der Stromversorgung getrennt wurde. 1. Öffnen Sie die Rauchkammer mit den beiden Zylinderstiften. Siehe Abb. F2. Reinigen Sie die Kammer mit Hilfe eines Staubsaugers und eines weichen Pin- sels. Reinigen Sie die Kammer mit Hilfe eines Staubsaugers und eines weichen Abb. F4 Pinsels. Entfernen Sie nicht das Schutzblech in der Rauchkammer. 3. Schließen Sie die Rauchkammer vorsichtig mit den beiden Zylinderstiften. Kon- trollieren Sie die Abdichtung der Rauchkammer.
  • Page 21 Risse und Dichtigkeit zu kontrollieren. Siehe Abbildung F10. Ein Austausch darf befi ndet sich unter der nur von einem autorisierten Brennschale. Er kann einfach herausgezogen Tectro-Techniker durchgeführt werden. Dabei sind nur von Tectro genehmigten werden. Ersatzteile zulässig. Die Kontrolle der Dichtung darf erst nach völliger Abkühlung des Ofens erfolgen! Abb.

  • Page 22: Störungssuche Und Abhilfe

    Tectro anerkannt sind. Original-Ersatzteile sind ausschließlich bei unseren Kundendienstzentren und offiziellen Verkaufsstel- len erhältlich. Wenn Sie sich an Ihren Händler, ein Kundendienstzentrum oder den von Tectro anerkannten Heizungsmonteur wenden, sollten Sie zuvor notieren, um welches Modell und welche Seriennummer es sich handelt.
  • Page 23 Sieeine maltemperatur gemessen Anzündhilfe, in das Glutbett (vgl. Kapitel D.1.1.2). Wenden Sie an einen autori- sierten Tectro-Techniker, wenn sich das Problem nicht beheben lässt. Zünder defekt Ersetzen Sie den Zünder (Art.-Nr. COM0234). (Nur durch autorisierten Tectro-Techniker.)
  • Page 24 Behälters, leeren Sie den Behälter und reinigen Sie sorgfältig alle sichtbaren Teile der Förderschnecke. Setzen Sie den Hand- schutz wieder ein. Wenden Sie sich an einen autorisierten Tectro-Techniker, wenn sich das Problem nicht beheben lässt. Die Holzpellets sind min- Verwenden Sie hochwertige Holzpellets.
  • Page 25 Schornstein ist zu lang Lassen Sie die Länge des Schornsteins durch einen Schornsteinfeger kontrollie- ren. Erkundigen Sie sich bei einem auto- risierten Tectro-Techniker, ob der Schorn- stein für den Ofen geeignet ist. Ungünstiges Wetter Bei sehr starkem Wind kann Luft durch den Schornstein in das Zimmer gedrückt...
  • Page 26 Der Ofen ist zu heiß Lassen Sie den Ofen abkühlen und schalten Sie ihn anschließend wieder ein. Sollte das Problem weiter auftreten, wenden Sie sich an einen autorisierten Tectro-Techniker. Umluftgebläse defekt Ersetzen Sie das Gebläse (Art.-Nr. COM0237). (Nur durch autorisierten Tectro-Techniker.)

  • Page 27: Garantiebedingungen

    Transportkosten und das Transportrisiko für den Kaminofen oder dessen Teile gehen grundsätzlich zu Lasten des Käufers. Die Gewährleistung gilt nur bei Installation durch einen von Tectro zugelasse- nen Installateur und bei Vorlage des unterzeichneten Abnahmeprotokolls. Damit keine unnötigen Kosten entstehen, empfehlen wir Ihnen, zunächst grund- sätzlich immer erst diese Anleitung gründlich zu Rate zu ziehen.

  • Page 28: Technische Daten

    J. technische daten Modell tbh 460 Art des Kaminofens Holz pellets Leistung (*) 2600 - 6000 Stromverbrauch 350 / 70 Spannung V/Hz 230/~50 Umluftstrom (min - max) m³/h 120 - 260 Wärmewirkungsgrad bei Nennleistung / redu- 78,0 / 70,7 zierter Leistung (*) CO-Emission bei 13% O und Nennleistung 0,037 / 0,057 bzw.
  • Page 29 Produkte auf Grund ihres Entwurfs und ihrer Konstruk- tion die betreffenden grundlegenden Sicherheits und Gesundheitsanforderungen der EG-Richtlinien erfüllen: Beschreibung des Produkts: Mittels Holzpellets beheizte Wohneinheiten Marke des Produkts: Tectro Bezeichnung des Produkts: TBH 460 Anwendbare EG-Richtlinien: EG-Niederspannungsrichtlinie 2006/95/EEC EG EMC Richtlinie 2004/108/EC EG RoHS Richtlinie 2002/95/ES...
  • Page 30 ViGtiGe deLe brænderdør silikoneforsegling på brænderdør Glasparti Glasholder brændeskål dæksel til træpillebe- holder indre skærmplade brændkammer styretap brændeskålens kam- Kammer til askes- kuffe røgkammer askeskuffe beskyttelsesanord- ning til udsugnings- blæser røgkammer dæksel Vedligeholdelsesdæk- snegl tændrør sneglgearkasse Justerbart dæksel til forbrændingsluft recirkulationsluft- filter røgsonde...

  • Page 31: Kære Kunde

    Kære kunde Tillykke med købet af Tectro-ovnen. Du har købt et kvalitetsprodukt, som kan holde i mange år, hvis det bruges korrekt. Læs denne brugsanvisning, før Tectro-ovnen tages i brug, og gem den til senere brug for at sikre maksimal levetid for ovnen og sikker brug af den. På vegne af producenten yder vi 2 års garanti på alle materiale- og produktionsfejl. God fornøjelse med Tectro-ovnen! Med venlig hilsen PVG Holding b.v. Kundeserviceafdelingen man_TBH460 ('11).indd 31...

  • Page 32: Sikkerhedsinstruktioner

    Det er vigtigt at installere ovnen korrekt af hensyn til produktets ydelse og person- sikkerheden. Derfor gælder følgende: • Ovnen skal installeres af en Tectro-autoriseret varme-og installationstekniker. Instruktionerne i denne brugsanvisning kan variere iht. lokal og/eller regio- nal lovgivning. Garantien for dette produkt gælder kun, hvis det installeres af en Tectro-autoriseret tekniker. Itvivlstilfælde er den strengeste lovgivning gældende. Producenten og distributøren fraskriver sig ethvert ansvar i tilfælde af installation, som ikke overholder den lokale lovgivning, og/eller i tilfælde af mangelfuld luftventilation og/eller forkert brug. • Ovnen må kun installeres i et rum, hvor placeringen, bygningskonstruktionen og rummets anvendelse muliggør sikker brug af ovnen.
  • Page 33 aldrig kan overstige 80 °C, uanset hvor kraftigt der fyres. I tvivlstilfælde skal der monteres en brandsikker beskyttelsesplade. • Ovnens flader kan blive meget varme, når ovnen bruges. Børn må ALDRIG være alene sammen med ovnen. Børn bør holdes under opsyn for at sikre, at de ikke leger med ovnen. • Ovnen må ikke bruges af personer (herunder børn) med fysisk eller psykisk handicap, personer med nedsat føleevne eller personer med manglende erfa- ring eller viden, medmindre det sker under opsyn eller efter vejledning af en person, der er ansvarlig for deres sikkerhed. • Ovnens flader kan blive meget varme, når ovnen bruges. Brug egnet varmeiso- lerende udstyr som f.eks. varmebeskyttelseshandsker ved betjening af ovnen. • Vær forsigtig ved gen(påfyldning) af træpiller, når ovnen er varm. Sørg for, at der ikke er risiko for, at der går ild i sækken med træpiller. • Pas på ikke at komme for tæt på ovnen, da der kan gå ild i tøj, hvis det kommer for tæt på...
  • Page 34 Kontroller følgende, inden enheden tilsluttes: • Tilslutningsspændingen svarer til den, der er angivet på typepladen. • Stikkontakten og strømforsyningen skal passe til enheden. • Kablets stik passer til stikkontakten. • Lad en autoriseret elektriker kontrollere den elektriske tilslutning, hvis du ikke er sikker på, at alting er tilsluttet korrekt. • Luftindtag og -udtag må aldrig dækkes til. • Der må ikke stikkes genstande i enhedens åbninger. • Enheden må aldrig komme i kontakt med vand. Sprøjt ikke vand på enheden eller sænk ikke enheden ned i vand, fordi det kan forårsage kortslutning. • Træk altid netstikket ud af stikkontakten, før enheden eller en del af den ren- gøres eller udskiftes. • Tag altid stikket ud af stikkontakten, før der foretages vedligeholdelse. •...

  • Page 35: Første Ibrugtagning

    stemmelser. Hvis det ikke er tilfældet, skal hele ovnen og dens system, herunder også skorstenen, kontrolleres og vedligeholdes af en autoriseret specialist mindst en gang om året i starten af varmesæsonen. Ved intensiv brug af ovnen skal skor- stenen rengøres oftere. Røggastrækket foretages inden i ovnen ved hjælp af en blæser. Montering af eks- tra blæsere i rør-/skorstenssystemet kan forringe røgudsugningsblæserens funk- tion og bør derfor undgås. c. FØrste ibruGtaGninG Fjern alle genstande som f.eks.
  • Page 36 d. nOrMaLbetJeninG aF OVnen KEY P1 LED 1 DISPLAY A LED 2 LED 3 KEY P6 KEY P2 KEY P3 DISPLAY B LED 4 LED 5 KEY P4 KEY P5 • Knap P1: Bruges til at øge den ønskede rumtemperatur manuelt. P1 kan også bruges til at få vist røggastemperaturen og brændeniveauet. • Knap P2: Bruges til at sænke den ønskede rumtemperatur manuelt. • Knap P3: Gør det muligt at ændre den ønskede rumtemperatur. • Knap P4: (TIL-FRA) Bruges til at tænde og slukke ovnen og til at fjerne fejlmed- delelser. • Knap P5 og P6: Bruges til at øge eller nedsætte varmeeffektniveauet.
  • Page 37 Når ovnen startes ved en rumtemperatur på under 0 °C, eller når forbrændingsluf- ten sandsynligvis er under 0 °C, er startproceduren være anderledes. Hvis antændingsproceduren ved sådanne lave temperaturer ikke medfører, at der dannes gode flammer, vises ”Ont” på displayet. Placer noget ”optændingsmateriale” i brændeskålen. Antænd ”optændingsmaterialet” med en tændstik, og vent 1 minut med at starte ovnen med ”normal start” som beskrevet i afsnit D.1.1.1. Hvis det ikke medfører dannelse af gode flammer, skal installationsparametrene ændres af en tekniker. Kontakt en Tectro-autoriseret tekniker. man_TBH460 ('11).indd 37 07-10-11 09:06...

  • Page 38: Ændring Af Ovnens Varmeeffektniveau

    Brug ikke andet brændstof end de anførte træpiller. Andet brændsel såsom træstykker med lim og/eller opløsningsmidler, træaffald generelt, pap, flydende brændsel, alkohol, petroleum, benzin og affald osv. må ikke bruges. d.2. ÆndrinG aF den ØnsKede ruMteMPeratur: 1. Tryk én gang på P3. 2. Tryk på P1 inden for 3 sekunder for at øge den ønskede rumtemperatur. Den ændrede temperatur vises nu på display B. 3. Tryk på P2 inden for 3 sekunder for at sænkede den ønskede rumtemperatur. Den ændrede temperatur vises nu på display B. 4. Når display B viser den ønskede rumtemperatur, skal du ikke trykke på flere knapper. Vent 3 sekunder. Derefter vender displayet tilbage til normal driftstil- stand. 5. Ændringen af den ønskede rumtemperatur er nu gennemført. Den ønskede temperatur kan indstilles til mellem 6 °C og 41 °C. d.3 nOrMaL sLuKninG Sluk ovnen ved at trykke på P4, indtil ”OFF” vises på display A. Under slukningen standses tilførslen af træpiller til brændeskålen, blæseren til luftcirkulation slukkes, og røgudsugningsblæseren slukkes efter 20 minutter. d.4 nØdstOP I nødstilfælde: Brug aldrig vand til at slukke ilden. Brug en CO -ildslukker, eller...
  • Page 39 Når rumtemperaturen er nået op på det ønskede niveau, slukker ovnen IKKE. Den skifter automatisk til det lavest mulige varmeeffektniveau. Det betyder, at ovnen fortsætter med at opvarme rummet, men med lavest Billede 5: butterfl yventilen. mulige kapacitet. Bemærk, at butterfl yventilen sidder løs ved leveringen. d.6 cirKuLatiOn aF ruMLuFt Denne ovn er udstyret med en ventilator til cirkulation af rumluften. Når ventilato- ren er tændt, trækkes rumluften tværs over ovnens indvendige varme overfl ader, hvorved rumluften bliver opvarmet.
  • Page 40 Påfyld ikke træpillebeholderen med rester fra brændeskålen. Du kan finde flere oplysninger om anbefalede træpiller i afsnit D12. d.11 tiMer OG ur Ovnen er udstyret med et ur og en ugetimer. Ovnen kan programmeres via 2 for- skellige programmer. Parametrene er: • UT01 til indstilling af dag • UT02 til indstilling af time • UT03 til indstilling af minut • UT04 til indstilling af tekniske parametre (må kun benyttes af Tectro-autorise- rede teknikere) • UT05 til indstilling af starttidspunkt i program 1 • UT06 til indstilling af tidspunkt for slukning i program 1 • UT07 til valg af ugedage ved brug af program 1 • UT08 til indstilling af starttidspunkt i program 2 • UT09 til indstilling af tidspunkt for slukning i program 2 • UT10 til valg af ugedage ved brug af program 2 d.11.1. indstilling af uret Sørg for, at ovnen er i normal driftstilstand eller i tilstanden ”fra”. Sådan indstilles ugedagen: 1. Tryk 2 gange på P3. På display A vises ”UT 01”.
  • Page 41 3. Tryk på P3 igen. På display B vises ”UT 03”. Indstil minutterne til det aktuelle klokkeslæt ved hjælp af knapperne P1 og P2. 5. Tryk på P4 for at bekræfte klokkeslættet. d.11.2 indstilling af ugetimeren Når du bruger ugetimerprogrammerne, skal du kontrollere, at den aktuelle uge- dag er programmeret i UT 01. indstilling af ugetimeren til program 1 1. Tryk på P3, indtil ”UT05” vises på display A.
  • Page 42 5. Tryk på P3 igen. På display A vises ”UT 10”. Indstil de ugedage, hvor ovnen skal tænde/slukke på de tidspunkter, der er angivet med ”UT 08” og ”UT 09”. 6. På display B vises nu enten ”off” (fra) eller ”on” (til) efterfulgt af et tal, for eksempel ”on 2” eller ”on 5” eller ”off 2” eller ”off 4”. - Når ”on 3” vises på display B, betyder det, at program 2 er aktiveret for dag 3 i ugen (onsdag). På dag 3 (onsdag) starter ovnen nu på det tidspunkt, der er programmeret med ”UT 08” og slukker på det tidspunkt, der er program- meret med ”UT09”. - Hvis der vises ”off 3” på display B, betyder det, at program 2 ikke er aktive- ret. Dag 3 (onsdag) påvirker program 2 ikke ovnen. 7. Tryk på P2 for skifte mellem aktivering og deaktivering af program 2 for en bestemt dag. Når du trykker på P2, mens ”on 3” vises på display B, ændres visningen til ”off 3”. Tryk på P2 igen for at få vist ”on 3”.
  • Page 43 Løsning: 1. Sluk ovnen ved hjælp af P4 (til/fra). 2. Find den mulige årsag til fejlmeddelelsen ”AlAr dEp” i kapitel H ”Fejlfin- ding”. 3. Afhjælp årsagen til fejlen i henhold til løsningerne i kapitel H ”Fejlfinding”, eller tilkald en Tectro-autoriseret tekniker. 4. Rengør brændeskålen. (Gen)start ovnen. e.2 FeJLMeddeLeLse i FOrbindeLse Med rØGGassensOren Die Rauchgastemperatur wird kontinuierlich gemessen. Wenn der Messfühler Røg- gastemperaturen måles kontinuerligt. Hvis sensoren beskadiges eller afbrydes, vi- ses fejlmeddelelsen ”AlAr sond”. Ovnen standser automatisk tilførslen af træpiller...
  • Page 44 Løsning: 1. Sluk ovnen ved hjælp af P4 (til/fra). 2. Find den mulige årsag til fejlmeddelelsen ”AlAr no FirE” i kapitel H ”Fejlfin- ding”. 3. Afhjælp årsagen til fejlen i henhold til løsningerne i kapitel H ”Fejlfinding”, eller tilkald en Tectro-autoriseret tekniker. 4. Rengør brændeskålen. (Gen)start ovnen. e.4 FeJLMeddeLeLser i FOrbindeLse Med OVerOPhedninG Hvis temperaturen bliver for høj, vises fejlmeddelelsen ”RiS” på displayet. For at sænke temperaturen til den normale driftstilstand sænker ovnen automatisk til- førslen af træpiller til brændeskålen til et minimum og øger automatisk røgudsug- ningsblæserens hastighed til det maksimale.

  • Page 45: Vedligeholdelse

    F. VedLiGehOLdeLse Den varme, aske og afl ejringer, som afbrænding af brænde frembringer, betyder, at både slutbrugeren og en autoriseret tekniker regelmæssigt skal foretage ren- gøring og vedligeholdelse. Det er vigtigt at rengøre ovnen med jævne mellemrum for at opnå sikker og effektivt drift og øge ovnens levetid. Rengør ikke ovnens ind-og udvendige dele med ståluld, cyanbrinte eller andre slibende eller ridsende produkter. Kontroller ovnen og skorstenssystemet for eventuelle blokeringer, især når ovnen ikke har været brugt i længere tid. VedLiGehOLdeLse, sOM sKaL udFØres aF (sLut)bruGeren: Opgave Hyppighed...
  • Page 46 VedLiGehOLdeLse, sOM sKaL udFØres aF autOriseret teKniKer Opgave Hyppighed Professionelt eftersyn og vedligeholdelse To gange pr. sæson, første gang ved af ovnen (og rørsystemet) sæsonens start Rengøring/fejning af skorstens-/rørsyste- To gange pr. sæson, første gang ved sæsonens start Udskiftning af dele, som ikke er beskre- Når der opstår problemer vet i denne brugsanvisning. Tilslutning af ovnen til skorstenen/røret To gange pr. sæson, første gang ved sæsonens start Al anden form for vedligeholdelse, som En gang pr.
  • Page 47 en blød børste og en støvsuger. Den beskyttende plade i røgkammeret må ikke fjernes 3. Luk omhyggeligt røgkammeret igen med de 2 runde bolte. Kontroller forseg- lingen mellem røgkammerets dæksel og ovnen. F.3.4 rengøring af brændkammeret Billede F5 Brændkammeret skal rengøres mindst hver anden uge. 1. Fjern brændeskålen ved at løfte den op og tage den ud. Se billede F3. Tag askeskuffen ud. Se billede F4. 3. Rengør området under brændeskålen med en støvsuger. Se billede F5. 4. Løft brændkammerets bagside, træk den mod dig selv, og tag den ud. Rengør brændkammeret med en blød børste og en støvsuger. Derefter kan det rengøres mere grundigt med sæbevand. Se billede F6. 5. Rengør området bag ved brændkammerets afmonterede bagside ved hjælp af Billede F6 en blød børste og en støvsuger. Se billede F7. Brændkammeret må kun rengøres, når ovnen er kølet helt af. Billede F7 Sørg for, at al strøm til ovnen er afbrudt. Monter brændkammerets bagside igen. Sæt askeskuffen i igen. Sæt brændeskålen i igen.
  • Page 48 Billede F10: Askeskuffen Askeskuffen må kun rengøres, når ovnen er kølet helt af. sidder under brændeskålen og kan trækkes helt ud. F.3.7 Kontrol af brænderdørens forsegling Kontroller brænderdørens forsegling for lækage eller andre skader mindst to gan- ge om året, første gang før varmesæsonen starter. Se billede F10. Få en Tectro- autoriseret tekniker til at udskifte den, hvis det er nødvendigt. Brug kun originale Tectro-reservedele. Billede F11: Rengør træpillebeholderen og Brænderdørens forsegling må kun kontrolleres, når ovnen er kølet helt af.

  • Page 49: Fejlfinding

    Tøm brændeskålen, og start igen, hvis pro- ikke registreret minimum- blemet fortsætter. Start ovnen med noget temperaturgrænsen og "optændingsmateriale" i brændeskålen. starter derfor ikke. Se afsnit D.1.1.2. Tilkald en autoriseret Tectro-tekniker, hvis problemet fortsætter. Tænderen er i stykker. Udskift tænderen, kode COM0234. Det må kun gøres af en autoriseret Tectro- tekniker. Den omgivende tempera- Tøm brændeskålen, og start igen, hvis pro- tur er for lav.
  • Page 50 Sneglen er blokeret. Træk stikket ud af stikkontakten, fjern den indvendige håndbeskytter i beholderen, tøm beholderen, og rengør sneglens syn- lige dele. Sæt håndbeskytteren på plads, og start igen. Tilkald en autoriseret Tectro- tekniker, hvis problemet fortsætter. Der er ikke sat strøm til Kontroller, om stikket er sat i. ovnen. Sneglmotoren er beskadi- Udskift motoren, kode COM0232. Det get.
  • Page 51 Blæseren til recir- Røggastemperatursenso- Udskift temperatursensoren, kode kulation af luften ren er defekt. Com0239. Det må kun gøres af en autori- fortsætter med seret Tectro-tekniker. at køre, selv når Det elektroniske printkort Udskift printkortet, kode COM0231. Det ovnen er kold. er defekt. må kun gøres af en autoriseret Tectro- tekniker. Der er aske på Dørforseglingen er defekt, Udskift forseglingen. Kode COM0244. Det gulvet rundt om slidt eller ødelagt.
  • Page 52 Ovnen slår fra. Brænderdøren er ikke Luk brænderdøren, og kontroller dør- Fejlmeddelelsen lukket. forseglingens stand. Få brænderdørens "AlAr dEp" vises. forsegling udskiftet af en Tectro-autorise- ret tekniker, hvis det er nødvendigt. Kode COM0244. Udledningsrøret/røg- Få udledningsrøret/røggasrøret/skorste- gasrøret/skorstenen er nen renset af en autoriseret skorstensfejer blokeret. med det samme. Tilkald en autoriseret skorstensfejer. Røgventilatoren er beska- Træpillerne kan brænde fordi der er diget.
  • Page 53 Ovnen slår fra. Sensoren til måling af tem- Udskift sensoren, kode COM0239. Det Fejlmeddelelsen peraturen ved røgudtaget må kun gøres af en autoriseret Tectro- "AlAr HottEmp" er defekt. tekniker. vises. Det elektroniske printkort Udskift det elektroniske printkort, kode er defekt. COM023. Tilkald en fagmand. Blæseren til recirkulation Udskift blæseren, kode COM0268. Det af luften er defekt.
  • Page 54 6. Garantien omfatter ikke skader, der skyldes handlinger, som ikke er i over- ensstemmelse med instruktionerne i denne brugsanvisning, forsømmelse og brug af en forkert type brændsel. Det kan være meget farligt at bruge forkert brændstof**. Omkostninger og risiko ved transport af ovnen eller dens dele påhviler altid køberen. 8. Garantien dækker kun, når ovnen installeres af en autoriseret Tectro-montør, og hvis ejeren kan fremvise det underskrevne klargøringsbevis. For at undgå unødvendige omkostninger anbefales det altid at læse denne brugs- anvisning først. Kontakt forhandleren eller installatøren, hvis der ikke kan findes en løsning på eventuelle problemer. * Ovnens glasparti er varmebestandigt til temperaturer, der er højere end tem- peraturerne i ovnen. Følgelig kan glaspartiet kun blive beskadiget på grund af...

  • Page 55: Tekniske Data

    J. teKnisKe data Model tbh 460 Ovntype Træpiller Kapacitet (*) 2600 - 6000 Strømforbrug 350 / 70 Tilslutningsspænding V/Hz 230/~50 Recirkulationsluftstrøm (min. - maks.) m³/h 120 - 260 Termisk effektivitet ved nominel kapacitet/ 78,0 / 70,7 nedsat kapacitet (*) 0,037 / 0,057 CO-niveau ved 13 % nominel/nedsat kapa- citet (*) Gennemsnitligt støvindhold ved 13 % mg/m³ Ved rum på op til (**) m³...

  • Page 56: Overensstemmelseserklæring

    EU-direktiverne baseret på deres design og type: Produktbeskrivelse: Opvarmningsapparater, der brænder træpiller, til private boliger Varemærke: Tectro Produktreference: TBH 460 Gældende EU-direktiver: EU-direktiv om lavspænding 2006/95/EEC EU ROHS direktiv 2004/108/ED EU RoHC direktiv 2002/95/ES Gældende harmoniserede...
  • Page 57 man_TBH460 ('11).indd 57 07-10-11 09:06...
  • Page 58 cOMPOnentes iMPOrtantes Porte du foyer Joint silicone porte du foyer Vitre Vitre brasero couvercle de la tré- mie à combustible déflecteur intérieur compartiment du foyer tige de pivotement chambre de combus- tion compartiment tiroir à cendre chambre à fumée tiroir à cendre Protection extracteur de fumée couvercle de la cham-...
  • Page 59 Toutes nos félicitations pour l’achat de votre poêle Tectro. Vous venez d’acquérir un produit de haute qualité qui vous procurera confort et plaisir pendant de longues années, à condition de l’utiliser de façon responsable et correcte. Pour assurer à votre produit de chauffage Tectro une durée de vie et une sécurité d’utilisation maximum, lisez attentivement ce manuel avant utilisation et conser- vez-le pour pouvoir le consulter ultérieurement. Nous vous informons que le fabricant garantit votre appareil pendant 24 mois sur tous les matériaux et éventuels défauts de fabrication. Nous vous souhaitons beaucoup de confort avec votre Tectro ! Cordialement, PVG Holding b.v. Service Clients man_TBH460 ('11).indd 59 07-10-11 09:06...

  • Page 60: Instructions De Sécurité

    Toutes les images de ce manuel et sur l’emballage ne sont pas contractuelles, elles ont uniquement une fonction d’illustration. Votre appareil peut être différent de celui des illustrations. a. instructiOns desécurité Installez cet appareil uniquement s’il est conforme aux normes, lois et règlementa- tions locales/nationales. Ce poêle est prévu pour le chauffage de pièces dans des maisons résidentielles et convient uniquement à des situations domestiques normales, en intérieur dans un salon, une cuisine et/ou un garage, à condition qu’ils soient secs. N’installez pas le poêle dans des chambres ou des salles de bain. Pour que votre appareil soit performant et pour votre sécurité, il est extrêmement important que le poêle soit installé correctement. Pour cela : • Ce poêle doit être installé par un technicien Tectro agréé en chauffage et génie climatique. La garantie est seulement applicable si le poêle est installé par un professionnel Tectro agréé. Les instructions d’utilisation figurant dans ce ma- nuel peuvent varier selon la législation locale et/ou régionale. Si c’est le cas, la règle la plus contraignante s’applique. Le fabricant et le revendeur déclinent toute responsabilité si l’installation de l’appareil n’est pas en conformité avec les lois et règlementations locales et/ou en cas de ventilation incorrecte et/ou d’utilisation inappropriée de l’appareil. • Le poêle doit être installé dans une pièce où la conception du bâtiment et l’uti- lisation de la pièce n’entravent en aucun cas sa sécurité d’utilisation. Si vous rencontrez des problèmes avec votre poêle ou si vous avez des difficultés avec la compréhension de ce manuel contactez systématiquement votre reven- deur. La combustion du bois a besoin d’oxygène (donc d’air). Veillez donc à un apport d’air frais suffisant dans la pièce. La pièce a besoin de 50 m³ d’air supplémentaire...
  • Page 61 ser de 400 mm à l’avant du poêle et de 200 cm sur les côtés (voir illustration 1, dimensions D et E). • Si les murs ou leur revêtement sont en matériaux inflammables veillez aussi à garder un espace suffisant à l’arrière/sur les côtés du poêle. Veillez à ce que STOVE même à un niveau de chauffage maximum, la température du mur ne dépasse jamais 80 °C. En cas de doute, installez sur le mur une plaque de protection anti- feu. • La surface du poêle peut être très chaude lorsqu’il est allumé. Ne laissez JAMAIS des enfants seuls dans la pièce avec le poêle. Surveillez les enfants et assurez- vous qu’ils ne jouent pas avec le poêle.
  • Page 62 Ce poêle nécessite également une alimentation électrique. Veuillez lire attentive- ment les avertissements et remarques suivantes : • N’utilisez jamais un cordon électrique endommagé. • Ne pincez/pliez jamais le cordon électrique. • Veillez à ce que le cordon électrique ne touche aucune partie chaude du poêle. • N’utilisez pas de rallonge électrique. • Vérifiez le voltage du réseau. Cet appareil est uniquement conçu pour être branché sur des prises reliées à la terre de 230 V / ~50 Hz. • L’appareil DOIT toujours avoir un branchement à la terre. Ne branchez en aucun cas l’appareil si l’alimentation électrique n’est pas reliée à la terre.

  • Page 63: Première Utilisation Du Poêle

    b. instaLLatiOn du POêLe et du cOnduit de FuMée L’agencement du conduit de fumée/cheminée est très important pour le bon fonc- tionnement et l’utilisation du poêle en toute sécurité. C’est pourquoi l’installation totale ou partielle du système (poêle + conduit de fumée) doit être exclusivement effectuée par des techniciens qualifiés agréés. Prière de vous référer au manuel d’installation. Le conduit de fumée doit toujours être propre car les dépôts de suie ou de résidus non brûlés peuvent l’obstruer. L’accumulation des dépôts de suie ou des résidus peut même s’enflammer et créer des situations dangereuses. Faites ramoner et nettoyer la cheminée en respectant la législation locale ou les prescriptions de vo- tre assurance. En l’absence de législation et/ou d’instructions de votre compagnie d’assurance : veillez à ce que tout le système (ycompris le conduit de fumée) soit...
  • Page 64 Veillez à ce que la pièce soit suffisamment ventilée. Le poêle ne doit jamais fonctionner si la porte coupe-feu est ouverte. Maintenez toujours la porte fermée lorsque le poêle est en marche. d. utiLisatiOn nOrMaLe du POêLe KEY P1 LED 1 DISPLAY A LED 2 LED 3 KEY P6 KEY P2 KEY P3 DISPLAY B LED 4 LED 5 KEY P4 KEY P5 • Touche P1 : permet d’augmenter la température ambiante requise par l’utilisa- teur. La touche P1 peut aussi être utilisée pour afficher la température des gaz de carneau et le niveau de brûlage. • Touche P2 : permet de réduire la température ambiante requise par l’utilisa- teur.
  • Page 65 5. Après 2 minutes de pré-ventilation, le poêle commence à charger les granulés dans le pot de brûlage. Le message « Load Wood » s’affiche à l’écran. Au cours de cette phase, la vis en auge transporte les granulés de la trémie à combusti- ble vers le pot de brûlage. Pendant ce temps, l’igniteur commence à chauffer le pot de brûlage. 6. Au cours de cette phase, la chaleur dans le pot de brûlage augmente, à tel point que le feu s’allume. 7. L’écran affiche le message « Fire on ». 8. Le ventilateur de recirculation de l’air démarre. L’air de la pièce est aspiré dans le poêle par l’arrière et chauffe à l’intérieur avant d’être propulsé dans la pièce. 9. Pendant le fonctionnement normal, l’écran A affiche le niveau de puissance de chauffage du radiateur. L’écran affiche par exemple « on 4 ». L’écran B affiche la température ambiante réelle, par exemple « 20ºC ». Voir l’illustration 3. Illustration 3 10. Les touches P5 et P6 peuvent être utilisées pour augmenter ou réduire le ni- veau de puissance de chauffage. Lorsque l’on diminue la valeur correspondant à la puissance de chauffage, la température ambiante demandée est plus lon- gue à atteindre.

  • Page 66: Arrêt Normal

    Lorsque la procédure d’allumage ne permet un brûlage correct à basse tempéra- ture, l’écran affiche « Ont ». Pour démarrer le feu, placez un « allume-feu » dans le foyer. Allumez l’allume-feu avec une allumette et patientez 1 minute avant de démar- rer le poêle en suivant la «  procédure de démarrage normale  » décrite dans le §D.1.1.1. Lorsque cela ne permet pas d’obtenir un brûlage correct, contactez un profession- nel qui modifiera les paramètres d’installation du poêle. Contactez un installateur agréé Tectro. N’utilisez pas d’autres combustibles que les granulés de bois recommandés. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l‘alcool, l‘essence, le gasoil, les déchets ou rebuts, etc. sont interdits. d.2 chanGeMent de La teMPérature aMbiante requise 1. Appuyez une fois sur la touche P3. 2. Appuyez sur la touche P1 dans un délai de 3 secondes pour augmenter la tem- pérature ambiante requise. L’écran B affiche la température requise changée.
  • Page 67 respectivement la puissance de sortie du poêle en changeant le niveau de brûlage. L’écran A change et affi che le niveau de puissance correspondant au poêle. Voir l’illustration 4. Illustration 4 Lors de la phase de démarrage, lorsque le feu n’est pas (encore) allumé, la puis- sance délivrée (le niveau de brûlage) peut être modifi ée de la façon suivante : ap- puyez sur la touche P1 et sur la touche P5 ou P6 en même temps pour augmenter ou réduire respectivement le niveau de puissance. Une fois la température ambiante souhaitée atteinte, le radiateur passe automa- tiquement au niveau de puissance de chauffage le plus bas. L’écran A affi che « on 1 ». L’écran B affi che maintenant « r IS », ce qui signifi e que la température am- biante se situe au niveau souhaité et que le poêle a atteint le niveau de puissance de chaleur le plus bas possible. Lorsque la température ambiante souhaitée est atteinte, le poêle NE s’éteint PAS. Il bascule automatiquement sur le niveau de puissance de chauffage le plus bas possible. Cela signifi e que le poêle continue de chauffer la pièce mais à un niveau de puissance minimum. Illustration 5 : vanne d.6 recircuLatiOn de L’air aMbiant papillon.

  • Page 68: Coupure De Courant

    d.8 cOuPure de cOurant Illustration 7 : écran affiché après une coupure de courant Après une coupure de courant ou une panne électrique, le poêle affiche « A1Ar no rEtE ». Le ventilateur de l’extracteur de fumées décharge les fumées résiduelles pendant 20  minutes après le retour de l’alimentation électrique. Le poêle passe alors en phase d’arrêt. Appuyez sur la touche P4 pendant plus d’1 seconde pour annuler la procédure d’arrêt et continuer avec le mode de chauffage.
  • Page 69 • UT03 pour régler les minutes • UT04 pour régler les paramètres techniques (réservés aux techniciens agréés Tectro uniquement) • UT05 pour régler l’heure de début du Programme 1 • UT06 pour régler l’heure de fin du Programme 1 • UT07 pour choisir les jours de la semaine avec le Programme 1 • UT08 pour régler l’heure de début du Programme 2 • UT09 pour régler l’heure de fin du Programme 2 • UT010 pour choisir les jours de la semaine avec le Programme 2 d.11.1. réglage de l’heure Vérifiez que le poêle est en mode de fonctionnement normal ou sur le mode « off ». Pour régler le jour de la semaine : 1. Appuyez 2 fois sur la touche P3. L’écran A affiche « UT01 ». 2. Appuyez sur la touche P1 ou P2 jusqu’à ce que l’écran B affiche le jour réel de la semaine (voir le tableau 1).
  • Page 70 - Lorsque l’écran B affiche « on 3 », cela signifie que le programme 1 est applicable le 3ème jour de la semaine (mercredi). Le 3ème jour (mercredi), le poêle démarre à l’heure programmée à « UT05 » et s’éteint à l’heure programmée à « UT06 ». - Lorsque l’écran B affiche « off 3 », cela signifie que le programme 1 n’est pas applicable. Le 3ème jour (mercredi), le programme 1 n’a aucun effet sur le poêle. 7. Appuyez sur la touche P2 pour indiquer si le programme 1 est applicable un certain jour. Le fait d’appuyer sur la touche P2 lorsque l’écran B affiche « on 3 » permet de faire passer l’écran B sur « off 3 ». Appuyez à nouveau sur la touche P2 pour afficher à nouveau « on 3 ». 8. Avec la touche P1, il est possible de faire défiler les jours de la semaine jusqu’à ce que le jour à modifier soit atteint. Le passage de Marche à Arrêt peut ainsi être obtenu avec la touche P2. Voici un exemple de cycle du programme 1 après la programmation : day 1 day 2 day 3 day 4 day 5 day 6 day 7 Lundi Mardi Mercredi Jeudi Vendredi Samedi Dimanche Écran B on 1 on 2...
  • Page 71 Teneur en cendres < 0,5 % Les granulés de bonne qualité coulent lorsqu’on les plonge dans l’eau Un combustible de mauvaise qualité est généralement reconnaissable aux caracté- ristiques suivantes : Les granulés ne présentent pas le diamètre requis de 6 mm et/ou sont de dia- mètres variables. Les granulés sont de longueurs variables, pourcentage plus élevé de granulés courts La surface présente des fissures verticales et/ou horizontales. Ils sont très poussiéreux. La surface ne brille pas Flotte dans l’eau L’utilisation d’un mauvais combustible peut avoir les conséquences suivantes : Mauvaise combustion Obstruction fréquente du pot de brûlage Plus forte consommation de granulés Puissance calorifique moindre et réduction de l’efficacité Saleté de la vitre Augmentation de la quantité de cendres et de granulés non brûlés Frais de maintenance plus élevés L’utilisation de granulés de mauvaise qualité peut endommager votre poêle. Les dommages causés par la mauvaise qualité des granulés ne sont pas couverts par la garantie. Contactez le fournisseur Tectro ou l’installateur agréé Tectro pour en savoir plus sur les granulés. man_TBH460 ('11).indd 71 07-10-11 09:06...

  • Page 72: Dispositifs De Sécurité

    4. Nettoyez le pot de brûlage. 5. (Re)-démarrez le poêle. e.2 aLarMe du caPteur de Gaz de carneau/FuMées La température des gaz de carneau et de la fumée est mesurée en permanence. Si ce capteur est endommagé ou débranché, l’écran affiche « AlAr sond », le poêle interrompt automatiquement l’approvisionnement en granulés dans le pot de brû- lage et lance la phase d’arrêt. Mesures à prendre : 1. Éteignez le poêle avec la touche P4 (marche/arrêt). 2. Contactez un ingénieur agréé Tectro. e.3 aLarMe de nOn déMarraGe et d’absence de Feu Lorsque : A. le feu ne démarre pas, B. le feu s’est éteint ou C. la température est trop basse, l’écran affiche le message « AlAr no FirE », le poêle interrompt auto- matiquement l’approvisionnement en granulés dans le pot de brûlage et lance la phase d’arrêt. Mesures à prendre : 1. Éteignez le poêle avec la touche P4 (marche/arrêt). man_TBH460 ('11).indd 72...

  • Page 73: Alarme De Coupure De Courant

    2. Vérifi ez la cause possible du message « AlAr no FirE » au chapitre H « Pannes et solutions ». 3. Corrigez la cause de l’erreur, en suivant si possible les conseils donnés au cha- pitre H « Pannes et solutions » ou contactez un ingénieur agréé Tectro. 4. Nettoyez le pot de brûlage. 5. (Re)-démarrez le poêle. e.4 indicatiOns et aLarMes de surchauFFe Si la température devient trop élevée, l’écran affi che le message « RiS ». Pour régler la température à un niveau de fonctionnement normal, le poêle réduit automa- tiquement l’approvisionnement en granulés dans le pot de brûlage au minimum et fait automatiquement passer le ventilateur d’extraction de fumées à la vitesse maximum. Si la température ne baisse pas voire augmente, le poêle interrompt l’approvision- nement en granulés vers le pot de brûlage et lance la phase d’arrêt. L’écran affi che alors le message « AlaR HottEmp ». Pour plus de protection, le poêle est équipé d’un troisième capteur de tempéra- ture qui mesure la température des gaz de carneau et la température ambiante. Lorsque ce capteur détecte une température trop élevée, l’alimentation électrique de la trémie à granulés est automatiquement coupée et le poêle s’arrête. L’écran affi che alors le message « AlaR Sec ».

  • Page 74: Entretien

    F. entretien La combustion du poêle produit de la chaleur, des cendres et des résidus. C’est pourquoi il est indispensable que le poêle soit nettoyé et entretenu à la fois par l’utilisateur et par un technicien agréé. Pour une meilleure sécurité, de meilleures performances et une durée de vie plus longue de votre poêle, il est important de le nettoyer soigneusement et périodiquement. N’utilisez pas de laine d’acier, de chlorure d’hydrogène ou d’autres produits corrosifs, agressifs ou récurants pour nettoyer l’intérieur et l’extérieur du poêle.Après une période d’arrêt prolongé no- tamment, le poêle et le système de cheminée doivent être vérifiés et les éventuelles obstructions détectées.

  • Page 75: Opérations D'entretien

    OPératiOns d’entretien Par un technicien aGréé : Activité Fréquence* Inspection et maintenance profession- 2x par saison, la première fois au début nelle du poêle (et système de tirage) de la saison de chauffage. Nettoyage/ramonage du système de Deux fois par saison, dont la première cheminée/carneau fois au début de la saison Remplacer les pièces non mentionnées En cas de dommages signalés. dans ce manuel Brancher du poêle sur le conduit de fu- 2x par saison, la première fois au début mée/la cheminée...
  • Page 76 bonne avec un aspirateur et une brosse douce. Ne retirez pas la plaque de protection à l’intérieur de la sorbonne. Refermez correctement la sorbonne avec les 2 boulons cylindriques. Vérifiez que l’étanchéité entre le couvercle de la sorbonne et le poêle est correcte. F.3.4 nettoyage de la chambre de combustion La chambre de combustion doit être nettoyée au moins une fois toutes les 2 se- maines. Illustration F3 1. Enlevez le pot de brûlage de son logement en le soulevant et en l’extrayant. Voir l’illustration F3. 2. Retirez le tiroir à cendres. Voir l’illustration F4. 3. Nettoyer le zone située sous le pot de brûlage avec un aspirateur. Voir l’illustra- tion F5. 4. Soulevez la cloison arrière de la chambre de combustion située au dos de la chambre, tournez-la vers vous et retirez-la. Nettoyez la chambre de combustion Illustration F4 avec une brosse douce et un aspirateur. Elle peut ensuite être nettoyée de façon...
  • Page 77 Au moins deux fois par an mais aussi au début de la saison de chauffage, vérifi ez le installée avec le côté plat joint d’étanchéité de la porte de chargement et son aspect. Voir l’illustration F10. orienté vers le haut. Faites-le remplacer par un technicien agréé Tectro si nécessaire. Utilisez unique- ment des pièces de rechange d’origine agréées par Tectro. Vérifi ez l’étanchéité de la porte coupe-feu uniquement lorsque le poêle est complètement froid ! F.3.8 nettoyage de la trémie à granulés et de la vis en auge Vérifi ez l’absence de sciure ou d’autres débris dans la trémie à granulés et dans la vis...

  • Page 78: Pannes Et Solutions

    Le fusible de protection de Faire remplacer le fusible par un techni- la carte de circuit imprimé cien agréé Tectro uniquement est grillé Le panneau de commande Faire remplacer le panneau de commande est défectueux réf. COM0266 par un technicien agréé Tectro uniquement Le câble plat est défectu- Faire remplacer le câble plat réf. COM0240 par un technicien agréé Tectro unique- ment La carte de circuit imprimé Faire remplacer la carte de circuit imprimé est défectueuse réf. COM0231 par un technicien agréé Tectro uniquement man_TBH460 ('11).indd 78...
  • Page 79 Nettoyer le pot de brûlage. Voir le cha- « AlAr no FirE » pitre F. s’affiche Le capteur de température Vider le pot de brûlage et redémarrer si n’a pas détecté de seuil le problème persiste. Démarrer le poêle minimum de température avec un allume-feu dans le foyer. Voir le pour démarrer chapitre D.1.1.2 Contacter un technicien agréé Tectro si le problème persiste. L’igniteur est cassé Faire remplacer l’igniteur réf. COM0234 par un technicien agréé Tectro unique- ment La température extérieure Vider le pot de brûlage et redémarrer si est trop faible le problème persiste. Démarrer le poêle avec un allume-feu dans le foyer. Voir le chapitre D.1.1.2 Contacter un technicien agréé Tectro si le problème persiste. Les granulés de bois sont Utiliser uniquement des granulés de bois...
  • Page 80 être nocif pour la santé. par un technicien agréé Tectro uniquement Le ventilateur Le capteur de température Faire remplacer le capteur de température de recirculation des gaz de carneau est réf. COM0239 par un technicien agréé de l’air continue cassé Tectro uniquement de fonctionner La carte de circuit imprimé Faire remplacer la carte réf. COM0231 par lorsque le poêle électronique est cassée un technicien agréé Tectro uniquement est froid Présence de Le joint de la porte est Faire remplacer le joint réf. COM0244 par cendres par terre cassé, usé ou endommagé...
  • Page 81 Obstructions possibles du Nettoyer le tube d’entrée d’air frais (voir tube d’entrée d’air de com- l’illustration 6 au chapitre D.7.) bustion Le capteur de pression est Faire remplacer le capteur de pression réf. cassé COM0233 par un technicien agréé Tectro uniquement La carte de circuit imprimé Faire remplacer la carte de circuit électri- électronique est cassée que réf. COM0231 par un technicien agréé Tectro uniquement Cheminée trop longue Contacter un expert en cheminée pour vérifier si la cheminée est conforme à la législation. Contacter un technicien agréé Tectro pour vérifier si la cheminée con- vient au poêle. Conditions climatiques En cas de vent fort, une dépression né- défavorables gative vers la cheminée peut se produire. Vérifier le poêle et le redémarrer. man_TBH460 ('11).indd 81 07-10-11 09:06...
  • Page 82 Le poêle s’éteint. Le poêle est trop chaud La température ambiante est trop élevée. L’alarme « AlAr Sic Ouvrir les portes des autres pièces. Si le » s’affiche. problème persiste, contacter un technicien agréé Tectro. Le poêle est trop chaud Laisser le poêle refroidir puis le redémar- rer. Si le problème persiste, contacter un technicien agréé Tectro. Le ventilateur de recircu- Faire remplacer le ventilateur réf. lation de l’air ambiant est COM0268 par un technicien agréé Tectro cassé uniquement Coupure de courant tem- Une panne de tension pendant le fonc- poraire tionnement du poêle entraîne une surchauffe à l’intérieur du poêle. Laisser le poêle refroidir puis le redémarrer. Le thermostat est cassé Faire remplacer le thermostat réf. COM0238 par un technicien agréé Tectro uniquement La carte de circuit imprimé...

  • Page 83: Conditions De Garantie

    6. La garantie ne s’applique pas pour les dommages causés par le non respect des instructions d’utilisation indiquées dans ce manuel, par négligence et par l’utilisation d’un combustible inadéquat. L’utilisation d’un fuel inadéquat peut être dangereuse **. 7. Les frais et les risques inhérents au transport du poêle ou de ses composants sont toujours à la charge du client. 8. La garantie s’applique uniquement lorsque le poêle a été installé par un instal- lateur agréé Tectro et sur présentation du protocole de mise en service signé. Pour éviter des frais inutiles, lisez d’abord ce manuel avec attention. Si le manuel ne propose aucune solution au problème, consultez votre revendeur ou installateur. La vitre de la fenêtre résiste à des températures supérieures à celles que le poê- le peut atteindre. De ce fait, la vitre ne peut être endommagée qu’en dehors de la responsabilité du fabricant/distributeur. C’est pourquoi les dégâts causés à la vitre ne sont pas couverts par la garantie. ** Des substances hautement inflammables peuvent provoquer un feu incontrô- lable avec de grosses flammes. Dans ce cas, n’essayez jamais de déplacer le...

  • Page 84: Données Techniques

    J. dOnnées techniques Modèle tbh 460 Type de poêle à granules de bois Capacité (*) 2600 - 6000 Consommation électrique 350 / 70 Tension de raccordement V/Hz 230/~50 Débit d’air de recirculation (min.-max.) m³/h 120 - 260 Rendement thermique à capacité nominale/ 78,0 / 70,7 réduite (*) Niveau de CO à une capacité nominale d'O 0,037 / 0,057 13 %/capacité réduite (*) Teneur moyenne en poussières à 13 % d’ Nm³ Pour des pièces jusqu’à (**) m³ Diamètre du tuyau d’évacuation Température de la fumée à capacité nominale/ °C 183 / 132 réduite (*) Débit massique des fumées à capacité nomi- 10,9/9,8 nale/réduite (*)

  • Page 85: Déclaration De Conformité

    CE applicables aux produits de sa conception et de son type : Description du produit : Appareils de chauffage pour résidences Marque du produit Tectro Référence du produit : TBH 460 Directives CE applicables Directive basse tension CE 2006/95/EEC EC ROHS directive 2004/108/EC EC RoHC directive...
  • Page 86 iMPOrtant cOMPOnents Fire door Fire door silicone strip window pane Glass stopper Pot / burning pot Fuel tank cover inside fire baffle Fire-box Pivot pin burning pot room ash draw room Fumes chamber ash draw Fumes extractor pro- tection Fumes chamber cover Maintenance cover auger ignition spark plug...
  • Page 87 Madam, Congratulations on the purchase of your Tectro stove. You have acquired a high quality product that, if used responsibly and correctly, will give you many years of comfort and pleasure. In order to ensure the maximum life span and safe use of your Tectro heating pro- duct. Please carefully read this manual first and store it for future reference. On behalf of the manufacturer, we provide you a 24-month guarantee on all ma- terial and production defects. Enjoy your Tectro! Yours sincerely, PVG Holding b.v. Customer service department. man_TBH460 ('11).indd 87 07-10-11 09:06...

  • Page 88: Safety Instructions

    This product is intended to be used for room heating in residential houses and is only suitable for use in dry locations in normal household situations, indoors in liv- ing room, kitchen and garage. Do not install the stove in bedrooms or bathrooms. Correct installation of this stove is extremely important for product performance and your personal safety. Therefore: • T his heater must be installed by a by Tectro authorized heating and installation engineer. The warranty can only be effective when it is installed by a by Tectro agreed professional. The instructions for use given in this manual may vary from local and/or regional legislation. When this is the case the most stringent condition is applicable. Any responsibility in cases of installation not comply-...
  • Page 89 at highest stoking rate the wall temperature can never exceed 80°C. In case of doubt a fire proof protective plate must be placed. • T he surface of the stove can become very hot when in use. NEVER leave chil- dren unattended with the stove. Children should be supervised to ensure they do not play with the stove. • T his stove is not intended for use by person (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. • T he surface of the stove can become very hot when in use. Use appropriate –heat proof- personal protection such as heat protective gloves when operat- ing the stove.
  • Page 90 • T he device MUST always have an earthed connection. You may absolutely not connect the device if the power supply is not earthed. • The plug must always be easily accessible when the device is connected. Before connecting the device, check that: • The connection voltage corresponds to that on the type plate. • The socket and power supply are suitable for the device. • The plug on the cable fits the socket. • H ave the electrical installation checked by a recognised expert if you are not sure that everything is in order. • Never cover the air inlets and outlets. • Do not insert objects into the openings of the device. • N ever allow the device to come into contact with water. Do not spray the de- vice with water or submerge it as this may cause a short circuit. • A lways take the plug out of the socket before cleaning or replacing the device or a part of the device. • N EVER connect the device with the aid of an extension cable. If a suitable, earthed socket is not available, have one fitted by a recognised electrician.

  • Page 91: First Start-Up

    The flue/chimney must be kept clean at all times as soot deposits or not burnt resi- dues may reduce its opening. Culmination of soot deposits or residues might even catch fire leading to dangerous situations. Have the chimney cleaned and swept following the local legislation and/or your insurance company instructions. If no lo- cal legislation and/or insurance company instructions: make sure that at least once per year at the beginning of the heating season your entire stove system -including chimney- is checked and maintained by an authorized specialist. When intensively using the stove the chimney must be cleaned more frequently. The draught of the flue gasses is inside the stove forced by a fan. Installing auxil- iary fans inside the flue/chimney system could comprise the proper working of the smoke extraction fan and must therefore be avoided. c. First start uP Before starting the stove remove all items such as manual, paperwork, gloves (if applicable), stove tool etc. from the fire hearth / fire bed. When starting the stove for the first time the auger needs extra time to be filled with wood pellets, as a result at least three starting attempts will be needed as also the burning pot is empty.
  • Page 92 d. nOrMaL OPeratiOn OF the stOVe KEY P1 LED 1 DISPLAY A LED 2 LED 3 KEY P6 KEY P2 KEY P3 DISPLAY B LED 4 LED 5 KEY P4 KEY P5 • K ey P1: increase the by the user required room temperature. P1 can also be used to show indication of the flue gas temperature and to show burning level. • Key P2: decrease the by the user required room temperature.
  • Page 93 The room air recirculation fan will now start. Air from the room is sucked into the stove from the back and is heated up inside the stove after which the air is blown into the room. 9. D uring normal operation display A will show the heating power output level of the heater. The display will show for example “on 4”. Display B will show the actual room temperature, for example “20°C”. See picture 3.
  • Page 94 Light the fire starter using a match and wait for 1 minute before starting the stove using the “normal starting up procedure” as described in §D.1.1.1 When this is not leading to a good burning fire it is required that the installation parameters of the stove will be changed by a professional. Contact a Tectro agreed installer. Do not use other fuel than the mentioned wood pellets. Other fuels such...
  • Page 95 In the starting up phase, when the fi re is not (yet) burning, the power output (burning level) can be changed as follows: press P1 and at the same time press P5 or P6 to respectively decrease or increase the power level. When the room temperature has reached the required temperature the heater will automatically switch to the lowest heating power level. Display A will show “on 1”. Display B will now show “r IS”, which means that the room temperature is at the required level and the stove has switched to the lowest possible heating power...

  • Page 96: Flue Gas Temperature

    2 individual programs. The parameters are: • UT01 to set the day • UT02 to set the hour • UT03 to set the minute • U T04 to set technical parameters (reserved for Tectro authorized technicians only) • UT05 to set starting time for Program 1 • UT06 to set switching off time for Program 1 • UT07 to choose the week days using Program 1 • UT08 to set starting time for Program 2 • UT09 to set switching off time for Program 2...
  • Page 97 (*) No day means: no day is specified in the stove programme. When “No day” is chosen the programmes 1 and 2 are switched off. When display B shows “off” it means that no day is defined by the end user To set the clock: 1. press P3 3 times, display B will show “UT 02”. change the hours to the current actual time buttons P1 and P2. 3. press P3 again, display B will show “UT 03”. change the minutes to the current, actual minutes using P1 and P2. 5. confirm time by pressing P4. d.11.2 setting the week timer When using the week timer programmes: make sure the actual day of the week is programmed in UT 01.
  • Page 98 setting the week timer for programme 2. 1. Press P3 as many times until display A shows “UT08”. Set the starting time for programme 2 using P1 and P2. The starting time is shown in display B. 3. P ress P3 again, display A will now show “UT 09” and the off time can now be programmed. 4. Set the off time using P1 and P2. The off time is shown in display B. 5. P ress P3 again, display A will now show “UT 10”. Per day of the week can now be defined whether the stove must turn on/off at the moments defined at “UT 08” and “UT 09”. 6. D isplay B will now show either “off” or “on” followed by a number. (for exam- ple “on 2” or “on 5” or “off 2” or “off 4”.

  • Page 99: Safety Devices

    • Higher maintenance cost The use of low quality pellets can damage your stove. Damages caused by low quality pellets are not covered by the warranty. Contact the Tectro dealer or the authorized Tectro installer for more information on pellets. Even when using good quality standardised pellets it is normal that difference arise in combustion rates, ash production and build up of slack.
  • Page 100 Actions to be taken: 1. Switch off the stove using P4 (on/off). Call in a Tectro authorized engineer. e.3 nOn startinG / nO Fire aLarM In case: A. the fire is not starting, or B. the fire went out or C. the temperature is too low, the display will show “AlAr no FirE” the stove will automatically stop sup-...
  • Page 101 2. V erify the possible cause for the “AlAr no rEtE” in chapter H “troubleshoot- ing”. 3. R ectify the cause of the error, if possible following the advices in chapter H “troubleshooting”, or alternatively call in a Tectro authorized engineer. Clean the burning pot. Press P4 for longer than 1 second to delete the alarm message from the dis- play.
  • Page 102 Before starting executing maintenance or cleaning make sure the fire has extinguished completely and that any hot surfaces are cooled down sufficiently. • F ailing to observe the maintenance procedures can result in personal injuries, operating malfunctions and irreparable damage to the stove and building. • T he flue/chimney must be kept clean at all times as soot deposits or not burnt residues may reduce its opening. Culmination of soot deposits or residues might even catch fire leading to dangerous situations. • H ave the chimney cleaned and swept by an authorised specialist following the local legislation and/or your insurance company prescription. In absence of such local legislation and/or insurance prescription: make sure that at least twice per year (first time at the...
  • Page 103 The following maintenance tasks need to be done on a regular base: F.3.1 cleaning the outer- and inner surface of the stove Clean the surface of the stove with (hot) water and soap. Do not use abrasive or solvent based cleaning products as this might result in damage to the surface fin- ish.
  • Page 104 fl at side pointing upwards Only clean the ash draw when the stove has cooled down completely! F.3.7 checking the fi re door seal At least twice per year, fi rst time before the heating season starts, check the charg- ing door seal on leakage and outlook. See pict. F10. Have it replaced by a by Tectro Picture F10: checking the authorized technician if needed. Only use original Tectro spare parts. fi re door seal man_TBH460 ('11).indd 104 07-10-11 09:06...
  • Page 105 G. technicaL serVice, OriGinaL sPare Parts Before leaving the factory, each stove has been carefully tested and commissioned. Any repairs or commissioning that may become necessary during or after installa- tion must be carried out by heating engineers authorized by Tectro. Original fac- tory spare parts can be obtained only and exclusively from our Technical Servicing Centers and authorized points of sale. When contacting your dealer, the Technical Service Centre or the authorized heat- ing engineer, first make sure to be able to specify the model and serial number at their first request. Only use by Tectro agreed spare parts. Using non Tectro spare parts will lead to nullification of the warranty. man_TBH460 ('11).indd 105 07-10-11 09:06...
  • Page 106 Start no FirE” the minimum tempe- the stove with some “fire starter” rature threshold to or “fire lighters” in the fire bed. See start chapter D.1.1.2. Call authorized Tectro technician if the problem still conti- nuous. Ignitor is broken Replace the ignitor, code COM0234. By authorized Tectro technician only Outside temperature is Empty the burning pot and start too low.
  • Page 107 Unplug the stove from electricity, move the inside hand protection of the tank away, empty the tank, carefully clean the visible parts of the auger. Replace the hand protection and start again. Call authorized Tectro technician if the problem still continuous. No electrical input to Verify if the plug is connected the stove Auger motor is dama- Replace the motor, Code COM0232. By...
  • Page 108 Stove switches off. The fire door is not Close the fire door and check the door Alarm displayed is closed seals are in good condition. If needed “AlAr dEp” have the fire door seal replaced by Tectro authorized technician code COM0244. The exhaust/flue gas Have exhaust/flue gas pipe / chim- pipe/chimney is bloc- ney cleaned by authorized chimney sweeper immediately. Call authorized chimney sweeper. man_TBH460 ('11).indd 108...
  • Page 109 Replace the electric circuit board code is broken COM0231. By authorized Tectro tech- nician only Stove switches off. Excessive chimney Call an chimney expert to verify if the Alarm displayed is length chimney is according to the law. “AlAr dEp” Call authorized Tectro technician to verify whether chimney is suitable for the stove. Unfavourable weather When there is a very strong wind a conditions negative depression to the chimney can occur. Verify and start the stove again. Stove switches off. Stove is overheated Too high room temperature.
  • Page 110 Possible “AlAr Sec” cause: too high room temperature. Open doors to other rooms. If the problem continues call authorized Tectro technician Stove switches off, Fumes outlet tempera- Replace the sensor, Code COM0239. Alarm displayed is ture sensor is broken By authorized Tectro technician only “AlAr HottEmp”...

  • Page 111: Warranty Provisions

    Transportation costs and the risks involved during the transportation of the heater or heater components shall always be at the expense of the purchaser. 8. The warranty shall only apply when the stove is installed by a by Tectro agreed installer and the signed commissioning protocol can be presented. In order to avoid unnecessary costs, we recommend that you always carefully read this manual first. In case they offer no solution, please consult your dealer or installer.

  • Page 112: Technical Data

    J. technicaL data Model tbh 460 Type of stove Wood pellets Capacity (*) 2600-6000 Electrical power consumption (ignition / 350 / 70 normal operation) Electrical power supply V/Hz 230/~50 Recirculation airflow (min – max) 120 – 260 Thermal efficiency at nominal capacity / 78.0 / 70.7 reduced capacity (*) CO level at 13% O nominal / reduced ca- 0.037 / 0.057...

  • Page 113: Declaration Of Conformity

    EC Directives based on its design and type: Product Description: Residential space heating appliances fired by wood pellets Brand of Product: Tectro Reference of Product: TBH 460 Applicable EC Directives: EC Low Voltage Directive: 2006/95/EEC EC EMC Directive: 2004/108/EC EC RoHS Directive...
  • Page 114 cOMPOnenti iMPOrtanti Porta fuoco Guarnizione sil. Porta fuoco Vetro della finestra Fermavetro crogiuolo / braciere coperchio della tra- moggia del combus- tibile deflettore interno fuoco camera di combus- tione Perno girevole Vano braciere Vano cassetto cenere camera fumi cassetto cenere Protezione aspiratore fumi coperchio di camera...
  • Page 115 Gentile cliente, Congratulazioni per aver scelto la Sua nuova stufa Tectro. Ha acquistato un prodot- to di alta qualità che usato responsabilmente le garantirà anni di comfort. Al fine di garantire una maggiore durata e sicurezza nell’utilizzo della Sua nuova stufa Tectro, Le consigliamo di leggere attentamente questo manuale e di conser- varlo per future consultazioni. A nome del produttore, forniamo una garanzia di 24 mesi su difetti di produzione o di materiale.

  • Page 116: Istruzioni Di Sicurezza

    La corretta installazione della stufa è di vitale importanza per la durata del prodot- to e per la vostra sicurezza. Si consiglia quindi di attenersi a quanto segue: • La stufa deve essere installata da un tecnico autorizzato Tectro a svolgere tale mansione. Le istruzioni d’uso fornite dal presente manuale possono variare a seconda delle leggi locali e/o regionali. In caso di dubbio, attenersi alle condi- zioni più severe. Il produttore e distributore declinano qualsiasi responsabilità in caso di installazione non conforme alle leggi locali o in caso di errata o non idonea ventilazione del locale.
  • Page 117 inoltre che anche a massima alimentazione la temperatura della parete non superi mai gli 80°C. In caso di dubbi, posizionare una lastra resistente al fuoco sul retro. • La superficie della stufa può diventare molto calda durante l’uso. NON lasciare bambini da soli vicino alla stufa. Assicurarsi che sia sempre presente un adulto e che non giochino con la stufa.
  • Page 118 • Non usare una prolunga. • Controllare la corrente di alimentazione Questo dispositivo va collegato esclu- sivamente a prese con messa a terra - tensione 230 V/ ~50 Hz. • Il dispositivo DEVE essere sempre collegato ad una presa con messa a terra. E’ vietato il collegamento del dispositivo ad una presa priva di messa a terra. • La spina deve essere facilmente accessibile una volta collegato il dispositivo. Prima di collegare il dispositivo, assicurarsi che: • La tensione corrisponda a quella richiesta. • La presa e la corrente siano adeguate. • La spina sia adatta alla presa. • I collegamenti elettrici siano stati adeguatamente controllati da un esperto soprattutto se non si è sicuri che tutto sia a posto.

  • Page 119: Primo Avvio

    autorizzato. Si prega di far riferimento al manuale di installazione. La canna fumaria/camino devono essere sempre puliti, privi di fuliggine o residui di materiale non completamente bruciato che ne ridurrebbero il diametro. Accumuli di fuliggine o altri residui potrebbero inoltre incendiarsi, dando origine a situazio- ni pericolose. Far pulire il camino regolarmente, secondo le leggi locali e le norme in vigore. Qualora non esistessero leggi e/o norme stabilite assicurarsi che l’intero impianto stufa-canna-camino venga controllato e pulito da un tecnico autorizzato almeno una volta l’anno all’inizio della stagione invernale. Se la stufa viene usata...

  • Page 120: Controllo Della Stufa

    d. nOrMaLe FunziOnaMentO deLLa stuFa KEY P1 LED 1 DISPLAY A LED 2 LED 3 KEY P6 KEY P2 KEY P3 DISPLAY B LED 4 LED 5 KEY P4 KEY P5 • Tasto P1: aumenta la temperatura ambiente richiesta dall’utente. P1 può essere anche usato per mostrare l’indicazione della temperatura del gas combustibile e il livello di combustione • Tasto P2: diminuisce la temperatura ambiente richiesta dall’utente. • Tasto P3: abilita la possibilità di cambiare la temperatura ambiente desiderata.
  • Page 121 nella stufa dal retro e riscaldata internamente alla stufa, dopodichè è immessa nella stanza. 9. Durante il funzionamento normale il display A mostra il livello di uscita della potenza di riscaldamento del riscaldatore. Ad esempio, il display visualizza “on 4”. Il display B mostra la temperatura ambiente reale, ad esempio “20°C”. Con- sultare la Figura 3. Figura 10. È possibile usare i tasti P5 e P6 per aumentare o diminuire il livello di potenza di riscaldamento. Se si cambia la potenza di riscaldamento su un valore inferiore significa che occorrerà maggiore tempo al riscaldatore perché raggiunga la temperatura ambiente richiesta.

  • Page 122: Spegnimento Di Emergenza

    Per avviare il fuoco, mettere degli “inneschi” nel letto del fuoco. Accendere l’innesco usando un fiammifero e attendere 1 minuto prima di avviare la stufa usando la “procedura di avvio normale” così come descritto al §D.1.1.1 Quando questo non genera un buon fuoco di combustione, occorre che un pro- fessionista modifichi i parametri di installazione. Contattare un installatore Tectro autorizzato. Non usare combustibili diversi dal citato pellet di legna. Altri combustibili, come ad esempio trucioli di legno con residui di colla e/o solventi, legno di risulta in genere, cartone, combustibili liquidi, alcol, petrolio, benzina, materiali di scarto o spazzatura ecc.

  • Page 123: Interruzione Dell'alimentazione Elettrica

    Durante la fase di avvio, quando il fuoco non brucia ancora, è possibile modifi care il livello di combustione della potenza di uscita come segue: premere P1 e contem- poraneamente P5 o P6 per diminuire o aumentare il livello della potenza. Una volta che la temperatura ambiente abbia raggiunto il valore richiesto, il riscal- datore passerà automaticamente al livello di potenza di riscaldamento inferiore.
  • Page 124 La stufa è dotata di un orologio e di un timer settimanale. è possibile programma- re la stufa mediante 2 singoli programmi. I parametri sono: • UT01 per impostare il giorno • UT02 per impostare l’ora • UT03 per impostare il minuto • UT04 per impostare parametri tecnici (riservato esclusivamente ai tecnici auto- rizzati Tectro) • UT05 per impostare l’ora di avvio per il Programma 1 • UT06 per impostare l’ora di spegnimento per il Programma 1 • UT07 per scegliere i giorni della settimana usando il Programma 1 • UT08 per impostare l’ora di avvio per il Programma 2 • UT09 per impostare l’ora di spegnimento per il Programma 2 • UT010 per scegliere i giorni della settimana usando il Programma 2 d.11.1. impostazione dell’orologio Assicurarsi che la stufa sia in modalità di esercizio normale o in modalità “off”.
  • Page 125 Giorno Lunedì Martedì Mercoledì Giovedì Venerdì sabato domenica nessun giorno (*) Display B Day 1 Day 2 Day 3 Day 4 Day 5 Day 6 Day 7 (*) Nessun giorno significa: nel programma della stufa non è specificato alcun gior- no. Quando si sceglie “Nessun giorno” i programmi 1 e 2 sono spenti. Quando sul display B compare “off” significa che l’utente finale non ha definito alcun giorno Per impostare l’orologio: 1. Premere tre volte P3, il display B visualizzerà “UT 02”. 2. Cambiare le ore sull’ora effettiva attuale con i pulsanti P1 e P2. 3. Premere nuovamente P3, il display B visualizzerà “UT 03”. Cambiare i minuti sui minuti effettivi attuali con i pulsanti P1 e P2 5. Confermare l’ora premendo P4.
  • Page 126 Quando si programma il giorno della settimana in UT 01 come “Off”, si disattiva il programma 1. impostazione del timer settimanale per il programma 2: 1. Premere P3 fino a che sul display non compaia “UT08” 2. Impostare l’ora di avvio per il programma 2 usando P1 e P2. L’ora di avvio com- pare nel display B 3. Premere nuovamente P3, il display A ora visualizza “UT 09” ed è possibile pro- grammare l’ora di spegnimento 4. Impostare l’ora di spegnimento usando P1 e P2. L’ora di spegnimento compare nel display B 5. Premere nuovamente P3, il display A visualizzerà “UT 10”. Ora, è possibile defi- nire se la stufa debba accendersi/spegnersi in determinati giorni della settima- na a ore definite in “UT 08” e “UT 09”. 6. Il display B ora visualizza “off” oppure “on” seguiti da un numero (ad esempio, “on 2” o “on 5” o “off 2” o “off 4”. - quando il display B visualizza “on 3” significa che il programma 2 è applica- bile al giorno 3 della settimana (mercoledì). Il giorno 3 (mercoledì) la stufa ora si accenderà all’ora programmata in “UT 08” e si spegnerà all’ora pro- grammata in “UT09”...

  • Page 127: Dispositivi Di Sicurezza

    Insudiciamento del vetro Aumento della quantità di cenere e granuli incombusti. Costi di manutenzione maggiori. L’uso di pellet di bassa qualità può danneggiare la stufa. La garanzia non copre i danni provocati da pellet di qualità scadente. Per ulteriori informazioni sul pellet, contattare il rivenditore Tectro o l’installatore autorizzato Tectro. Anche usando pellet standardizzato di buona qualità, è normale che vi siano differenze nella combustione, nella produzione di cenere e nel rallentamento del rendimento. Immagazzinare e trasportare il pellet in condizioni di asciutto assoluto. Il pellet di legna può espandersi notevolmente quando entra in contatto con l’umidità.
  • Page 128 Azioni da mettere in atto: 1. Spegnere la stufa mediante P4 (on/off) Contattare un tecnico autorizzato Tectro e.3 aLLarMe MancatO aVViO/assenza di FuOcO In caso: A. il fuoco non si avvii, o B. il fuoco fuoriesca o C. la temperatura sia troppo bassa, il display visualizza “AlAr no FirE” la stufa arresta automaticamente l’ali- mentazione di pellet al focolare e avvia la fase di spegnimento.
  • Page 129 Azioni da mettere in atto: 1. Spegnere la stufa mediante P4 (on/off) 2. Verifi care la causa possibile per “AlAr no rEtE” nel capitolo H “Risoluzione dei problemi”. 3. Eliminare la causa dell’errore, se possibile seguendo i consigli contenuti nel ca- pitolo H “Risoluzione dei problemi”, oppure contattare un tecnico autorizzato Tectro. Pulire il focolare 5. Premere P4 per più di 1 secondo per cancellare il messaggio di allarme dal di- splay. Riavviare la stufa F. ManutenziOne Il calore, la cenere e i residui prodotti dalla combustione della legna da ardere rendono necessaria una pulizia e una manutenzione regolare sia a cura dell’utente...
  • Page 130 Prima di iniziare ad eseguire la manutenzione o la pulizia, bisogna assicurarsi che il fuoco sia del tutto spento e che le superfici arroventate si siano raffreddate a sufficienza. • Una mancata osservanza di tali procedure di manutenzione può avere come conseguenza dei malfunzionamenti, dei danni irreparabili alla stufa, all’edificio in cui essa si trova e lesioni a persone. • La canna fumaria/camino deve essere tenuta sempre pulita, in quanto gli accumuli di fuliggine o residui non combusti possono ridurne l’apertura.
  • Page 131 F.3.1 Pulizia della superficie interna ed esterna della stufa Pulire la superficie della stufa con acqua (calda) e sapone. Non usare detergenti abrasivi o a base di solventi in quanto essi potrebbero danneggiare le finiture della superficie. F.3.2 Pulizia del portello Pulire regolarmente il vetro. Il vetro è un vetro ceramico, ma può rompersi a causa Figura F1 di forti escursioni termiche. Utilizzare un normale detergente sprayper vetri e un...
  • Page 132 F.3.7 controllo della tenuta dello sportello tagliafuoco Almeno due volte all’anno, la prima volta prima dell’inizio della stagione del riscal- damento, controllare lo sportello di carica per rilevare eventuali perdite. Vedere la foto F10. Se occorre, farlo sostituire da un tecnico autorizzato Tectro. Utilizzare unicamente parti di ricambio originali Tectro. Figura F10 Controllare lo sportello tagliafuoco solo quando la stufa si è...
  • Page 133 Quando contattate il vostro rivenditore, il centro di assistenza tecnica o l’ingegne- re termico autorizzato, dovete prima assicurarvi di poter specificare il modello e il numero di serie, in quanto sarà la prima cosa che vi verrà chiesta. Usare solo ricambi Tectro. L’uso di ricambi non Tectro comporterà l’annullamento della garanzia. > man_TBH460 ('11).indd 133 07-10-11 09:06...

  • Page 134: Risoluzione Dei Problemi

    Quadro di comando Sostituire il quadro di comando. Codice guasto. COM0266. Operazione da eseguire esclusivamen- te ad opera di un tecnico autorizzato Tectro. Piattina guasta. Sostituire la piattina. Codice COM0240. Operazi- one da eseguire esclusivamente ad opera di un tecnico autorizzato Tectro.
  • Page 135 Verificare se la spina è collegata alla stufa Motore dell’Auger dan- Sostituire il motore; codice COM0232. Operazi- neggiato. one da eseguire esclusivamente ad opera di un tecnico autorizzato Tectro. Verificare se vi sia un Consultare il paragrafo corrispondente in questo allarme visualizzato sul capitolo. display. Il fuoco Il serbatoio è vuoto.
  • Page 136 F.3.5. Operazione da eseguire esclusivamente ad opera di un tecnico autorizzato Tectro: tubi dello scam- biatore all’interno della stufa troppo sporchi; pulire le lame dell’estrattore e la sua barra. Tubo di scarico/dei fumi Far pulire immediatamente il tubo di scarico/dei o camino bloccati. fumi o il camino da uno spazzacamino autoriz- zato.
  • Page 137 Camino di lunghezza Chiamare un esperto di camini per verificare se il eccessiva. camino sia in linea con i requisiti di legge. Chia- mare un tecnico autorizzato Tectro per verificare se il camino sia idoneo alla stufa. Condizioni atmosferiche In caso di vento molto forte è possibile che si sfavorevoli.
  • Page 138 Al- di uscita dei fumi scol- di circuito. Operazione da eseguire esclusiva- larme visualiz- legato. mente ad opera di un tecnico autorizzato Tectro. zato “AlAr Sensore di temperatura Sostituire il sensore, codice COM0239. Operazi- Sond” di uscita dei fumi rotto.

  • Page 139: Clausole Di Garanzia

    Icosti di trasporto e tutti i rischi coinvolti durante il trasporto della stufa o dei suoi componenti sarà sempre a carico dell’acquirente. 8. La garanzia è valida solo quando la stufa è installata da un installatore Tectro autorizzato ed è stato presentato il protocollo di commissionamento firmato. Al fine di evitare dei costi inutili, raccomandiamo prima di leggere questo manuale sempre con molta attenzione. Nel caso in cui il manuale non fornisca alcuna solu- zione, si prega di contattare il proprio rivenditore o installatore.

  • Page 140: Dati Tecnici

    J. dati tecnici Modello tbh 460 Tipo di stufa Stufa a pellet Capacità (*) 2600 - 6000 Consumo elettrico 350 / 70 Alimentazione V/Hz 230/~50 Portata dell’aria di ricircolo (min – max) m³/h 120 - 260 Efficienza termica alla capacità nominale/ri- 78,0 / 70,7 dotta (*) Livello di CO al 13% di O capacità nominale/ 0,037 / 0,057...

  • Page 141: Dichiarazione Di Conformità

    CE, in relazione al loro design e al loro tipo: Descrizione del prodotto: Apparecchiature da riscaldamento per spazi residenziali alimentate a pellet di legna Marca del prodotto: Tectro Marca del prodotto: TBH 460 Direttive CE applicabili: Direttiva CE sulla bassa tensione 2006/95/EEC Direttiva EC EMC 2004/108/ED Direttiva EC RoHC...
  • Page 142 KerncOMPOnenten Kacheldeur siliconenstrip kachel- deur Vensterpaneel Glashouder Pot / kachelpot deksel brand- stoftrechter binnenschot Vlamkast draaipen ruimte voor kachel- ruimte voor aslade dampkamer aslade bescherming dampaf- zuiger deksel voor damp- kamer beschermkap onder- houd wormaandrijving Ontstekingsplug Motorreductor wor- maandrijving Verstelbare kap ver- brandingslucht recirculatieluchtfilter rookgassonde...
  • Page 143 Geachte mevrouw/mijnheer, Gefeliciteerd met de door u aangeschafte Tectro-kachel. Dit is een hoogwaardig product waarvan u bij juist, verantwoordelijk gebruik vele jaren comfort en ple- zier zult beleven. Om een maximale levensduur en veilig gebruik van dit Tectro verwarmingspro- duct zeker te stellen, dient u eerst deze handleiding zorgvuldig te lezen. Berg hem daarna op, zodat u hem later nog eens kunt raadplegen.

  • Page 144: Veiligheidsaanwijzingen

    Daarom gelden de volgende aanwijzingen: • Deze kachel moet worden geïnstalleerd door een door Tectro geautoriseer- de verwarmings- of installatiemonteur, anders is de garantie niet van kracht. Als de in deze handleiding verstrekte gebruiksaanwijzingen afwijken van de plaatselijke en/of regionale wetgeving, moet de strengste voorwaarde worden toegepast.
  • Page 145 • Plaats de kachel op een vuurvaste voetplaat als de vloer van brandbaar mate- riaal is gemaakt. De vuurvaste voetplaat moet zoveel groter dan de kachel zijn dat hij 400 mm voor de voorkant van de kachel uitsteekt en aan beide zijkanten 200 mm uitsteekt (zie afbeelding 1, onderdeel D en E). KACHEL •...
  • Page 146 Voor deze kachel is ook een elektrische voeding nodig. Lees de onderstaande waar- schuwingen en opmerkingen goed door: • Gebruik geen beschadigde voedingskabel. • Klem de kabel niet vast en buig hem niet. • Zorg ervoor dat de voedingskabel geen hete delen van de kachel raakt. • Gebruik geen verlengsnoer. • Controleer de netspanning. Dit apparaat is uitsluitend geschikt voor geaarde stopcontacten - Aansluitspanning 230 Volt/ ~50 Hz. • Het apparaat MOET altijd een geaarde aansluiting hebben. Als de voeding niet geaard is, mag u het apparaat absoluut NIET aansluiten. •...

  • Page 147: Eerste Ingebruikname

    GebruiKstiPs: • Zorg ervoor dat de kachel, de uitlaatpijp en het rookkanaal vanaf alle kanten gemakkelijk toegankelijk zijn. • Start bij de eerste keer dat de kachel wordt gebruikt met een laag vuur op (zie hoofdstuk C). b. de KacheL en het rOOKKanaaL instaLLeren De aansluiting van rookkanaal/schoorsteen op de kachel is zeer belangrijk voor het juiste en veilige gebruik van de kachel. De installatie van het hele systeem (kachel + schoorsteen/rookkanaal) of van onderdelen daarvan mag daarom alleen worden uitgevoerd door gespecialiseerde, geautoriseerde technici. Raadpleeg de installa- tiehandleiding. Rookkanaal en/of schoorsteen moeten te allen tijde schoon worden gehouden aan- gezien roetafzettingen of onverbrande residuen de doorgang kunnen beperken. Een ophoping van roet of residu zou zelfs in brand kunnen vliegen en gevaarlijke situaties kunnen veroorzaken.
  • Page 148 kost de nodige tijd. Om blijvende schade aan de kachel te voorkomen, moet dit instoken geleidelijk en op een laag vuur gebeuren. Houd dit vuur laag gedurende de eerste vier tot vijf uur; daarna kunt u het stookvermogen geleidelijk verhogen. Laat de kachel tenminste nog drie tot vier uur constant branden.
  • Page 149 Zorg ervoor dat de verbrandingskamer leeg en proper is. Zorg ervoor dat de branddeur gesloten is. Vul de brandstoftrechter met houten pellets van een goede kwaliteit. 4. Druk op de toets P4 gedurende minimum 4 seconden tot de display “Fan Cand” toont. De kachel bevindt zich nu in de ontbranding pre ventilatiefase die onge- veer 2 minuten duurt.
  • Page 150 Wanneer dit niet leidt tot een goed brandend vuur, dienen de installatieparame- ters van de kachel gewijzigd te worden door een professional. Neem contact op met een door Tectro goedgekeurde installateur. Gebruik geen andere brandstof dan de vermelde houten pellets. Andere...
  • Page 151 d.4 uitschaKeLinG in nOOdGeVaLLen Handel in geval van nood als volgt: Gebruik nooit water om het vuur uit te ma- ken. een CO -blusser (kooldioxideblusser) of bel de brandweer. Sluit bij een schoor- steenbrand ook de smoorklep in de schoorsteen (als er een geïnstalleerd is). d.5 de warMteaFGiFte Van de KacheL wiJziGen Wanneer de kachel werkt EN de vereiste kamertemperatuur nog niet bereikt is, zal de warmteafgifte van de kachel verhogen of verlagen als u op respectievelijk P5 of P6 drukt door het verbrandingsniveau te wijzigen. Display A zal veranderen en de...
  • Page 152 De invloed die de vlinderklep heeft op de trek is afhankelijk van de configuratie van het totale systeem van de schoorsteen, kachel of inlaat van de verbrandingslucht. In sommige gevallen zal het sluiten van het vlinderdeksel bijna geen effect hebben, in andere gevallen zal het effect dan weer groot zijn. d.8 strOOMOnderbreKin Afbeelding 7: indicatie op display na stroomonderbreking.
  • Page 153 De parameters zijn: • UT01 om de dag in te stellen • UT02 om het uur in te stellen • UT03 om de minuut in te stellen • UT04 om de technische parameters in te stellen (enkel voorbehouden voor door Tectro goedgekeurde technici) • UT05 om het startuur voor programma 1 in te stellen • UT06 om het einduur voor programma 1 in te stellen • UT07 om de weekdagen waarop programma 1 gebruikt zal worden, in te stellen • UT08 om het startuur voor programma 2 in te stellen • UT09 om het einduur voor programma 2 in te stellen • UT010 om de weekdagen waarop programma 2 gebruikt zal worden, in te stellen d.11.1.
  • Page 154 5. Druk nogmaals op P3, display A zal nu “UT 07” tonen. Per dag van de week kan nu gedefinieerd worden of de kachel in- of uitgeschakeld moet worden op de tijdstippen die gedefinieerd zijn in “UT 05” en “UT 06”. 6. Display B zal nu “off” of “on” tonen gevolgd door een nummer. (bijvoorbeeld “on 2” of “on 5” of “off 2” of “off 4”. - wanneer display B “on 3” toont, betekent dit dat programma 1 toegepast kan worden op dag 3 van de week (woensdag). Op dag 3 (woensdag) zal de kachel nu starten op het tijdstip dat geprogrammeerd is in “UT 05” en zal het uitschakelen op het tijdstip dat geprogrammeerd is in “UT06” - wanneer display B “off 3” toont, betekent dit dat programma 1 niet toege- past kan worden.
  • Page 155 Of programma 2 toegepast kan worden op een bepaalde dag, kan gewijzigd worden door op P2 te drukken. Als u op P2 drukt wanneer display B “on 3” toont, zal display B veranderen in “off 3”. Als u nogmaals op P2 drukt, zal het opnieuw “on 3” tonen. Met P1 kunt u bladeren door de dagen van de week tot u de dag bereikt heeft waarvoor een wijziging vereist is. De verandering van On naar Off kan dan gebeuren met behulp van P2.
  • Page 156 Het gebruik van slechte pellets kan schade toebrengen aan uw kachel. Schade ver- oorzaakt door slechts pellets valt niet onder de garantie. Neem contact op met de Tectro-verkoper of de goedgekeurde Tectro-installateur voor meer informatie over pellets. Zelfs wanneer goede gestandaardiseerde pellets gebruikt worden, is het normaal dat er verschillen optreden in de verbrandingssnelheid, asproductie en de opbouw van gruis.
  • Page 157 1. Schakel de kachel uit met behulp van P4 (on/off). 2. Controleer de mogelijke oorzaak voor de “AlAr no FirE” in hoofdstuk H”probleemoplossing”. Los de oorzaak van de fout op, volg indien nodig de instructies in hoofdstuk H “probleemoplossing”, of neem contact op met een door Tectro goedgekeurde ingenieur. Reinig de verwarmingskamer. Start de kachel (opnieuw). e.4 indicaties en aLarMen Van OVerVerhittinG Als de temperatuur te hoog wordt, zal de display “RiS” tonen. Om de temperatuur...
  • Page 158 F. OnderhOud Door de warmte, de as en het residu die ontstaan door de verbranding van het brandhout is regelmatig schoonmaken en onderhoud door zowel de eindgebrui- ker als een geautoriseerd technicus nodig. Periodiek de kachel zorgvuldig schoon- maken is belangrijk voor de veiligheid en voor een efficiënte werking en verhoogt tegelijkertijd de levensduur van de kachel.
  • Page 159 dOOr een GeautOriseerd technicus uit te VOeren OnderhOud Taak Frequentie* Professionele inspectie en onderhoud Tweemaal per seizoen, de eerste keer van de kachel (& het rookkanaal) aan het begin van het seizoen Schoorsteen/rooksysteem reinigen/ Tweemaal per seizoen, de eerste keer vegen aan het begin van het seizoen Het vervangen van onderdelen die niet Na het constateren van schade...
  • Page 160 Reinig de kamer met behulp van een stofzuiger en een zachte borstel. Reinig de kamer met behulp van een stofzuiger en een zachte borstel. Verwijder de beschermingsplaat niet binnenin de rookkamer. Sluit de rookkamer opnieuw voorzichtig met de 2 cilindrische bouten. Controleer of de afdichting tussen het deksel van de rookkamer en de kachel goed is.
  • Page 161 Zie afbeelding F10. Laat het vervan- verbrandingskamer. De rooster moet geplaatst zijn gen door een door Tectro goedgekeurde technicus indien nodig. Gebruik enkel de met de vlakke zijde naar originele reserveonderdelen van Tectro.

  • Page 162: Problemen Oplossen

    Zorg voordat u contact opneemt met uw dealer, het Technische Servicecenter of de geautoriseerde verwarmingstechnicus dat u het model en serienummer bij de hand hebt. Gebruik alleen originele Tectro reserveonderdelen. Door het gebruik van andere dan reserveonderdelen vervalt de garantie. h. PrObLeMen OPLOssen...
  • Page 163 Start de kachel met enkele "aan- starten niet gedetecteerd maakblokjes". Zie hoofdstuk D.1.1.2. Neem contact op met een door Tectro goedge- keurde technicus als het probleem zich blijft voordoen. Het ontstekingsmecha- Vervang het ontstekingsmechanisme, code nisme is kapot COM0234.
  • Page 164 Plaats de handbescher- ming terug en start opnieuw. Neem contact op met een door Tectro goedgekeurde tech- nicus als het probleem zich blijft voordoen. Houten pellets zijn niet Probeer houten pellets van een betere kwa- van goede kwaliteit.
  • Page 165 Controleer de stroomonderbreking en start no rEtE” de kachel opnieuw Defecte elektronische Vervang de elektronische printplaat code printplaat COM0231. Enkel door een door Tectro goed- gekeurde technicus Kachel in De door de gebruiker ver- Dit is geen fout. De kachel werkt bij een mi- constante...
  • Page 166 Vervang de thermostaat, code COM0238. Enkel door een door Tectro goedgekeurde technicus Elektronische printplaat is Vervang de elektronische printplaat code. kapot Code COM0231. Enkel door een door Tectro goedgekeurde technicus Kachel gaat uit. Kachel is overhit Reset de kachel met de handmatige reset- Weergegeven knop achteraan op de kachel.

  • Page 167: Garantiebepalingen

    7. De vervoerskosten en de risico’s die ontstaan tijdens het vervoer van de kachel of de onderdelen ervan komen altijd voor rekening van de koper. 8. De garantie is enkel geldig wanneer de kachel geïnstalleerd is door een door Tectro goedgekeurde installateur en wanneer het ondertekende protocol van inbedrijfstelling voorgelegd kan worden. Om onnodige kosten te voorkomen adviseren wij u eerst deze handleiding zorg- vuldig door te lezen.

  • Page 168: Technische Data

    J. technische data Model tbh 460 Type kachel Houtpellets Capaciteit (*) 2600 - 6000 Stroomverbruik (ontsteking / normale opera- 350 / 70 tie) Aansluitspanning V/Hz 230/~50 Recirculatieluchtstroom (min - max) m³/h 120 - 260 Thermisch rendement bij nominale capaciteit / 78,0 / 70,7 gereduceerde capaciteit (*) CO-gehalte bij 13% O nominale / gereduceer- 0,037 / 0,057 de capaciteit (*) Gemiddeld stofgehalte bij 13% O mg/Nm³...

  • Page 169: Conformiteitsverklaring

    Dat de onderstaande producten qua ontwerp en uitvoering voldoen aan de desbe- treffende basisveiligheids- en -gezondheidseisen van de EG-richtlijnen: Productbeschrijving: Verwarmingstoestellen voor woningen verwarmd door houten pellets Merk: Tectro Typeaanduiding product: TBH 460 Toegepaste EG-richtlijnen: EG-laagspanningsrichtlijn 2006/95/EEC EG EMC Richtlijn 2004/108/EC EG RoHS Richtlijn 2002/95/ES...
  • Page 170 ViKtiGa deLar brännarlucka silikontätning på brännarlucka Pyrokemisk ruta Glashållare brännarskål Lock till träpelletsbe- hållare inre skärmplatta brännkammare styrtapp brännskålens kam- mare Kammare för asklåda rökkammare asklåda skyddsanordning för utsugsfläkt skydd till rökkam- mare underhållslucka inmatningsskruv tändrör reducerstycke till inmatningsskruvmo- torn Justerbart lock för- bränningsluft cirkulationsfilter...
  • Page 171 Grattis till ditt köp av din Tectro-kamin. Du har köpt en högkvalitativ produkt som du med rätt och ansvarsfull användning kommer att kunna glädjas åt i många år. För att säkerställa maximal livstid och säker användning av din värmeprodukt från Tectro, läs noga igenom denna bruksanvisning före första användningstillfället,...

  • Page 172: Säkerhetsinstruktioner

    Installera inte kaminen i sovrum eller badrum. Korrekt installation av ugnen är ytterst viktigt för enhetens prestanda och din per- sonliga säkerhet. Därför: • Kaminen måste installeras av en auktoriserad uppvärmnings- och installations- tekniker som är godkänd av Tectro. Instruktionerna för användning i denna bruksanvisning kan variera beroende på lokala och/eller regionala bestämmel- ser. I sådana fall är det de strängaste bestämmelserna som gäller. Tillverkaren och distributören avsäger sig uttryckligen allt ansvar i de fall installationen inte efterlever lokala bestämmelser och lagar och/eller vid felaktigt luftventilation och/eller felaktig användning.
  • Page 173 • Kaminens utsida kan bli mycket het under användning. Lämna ALDRIG barn utan uppsikt i närheten av kaminen. Barn ska stå under uppsikt för att säker- ställa att de inte leker med kaminen. • Den här kaminen är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller med otillräcklig erfarenhet eller kunskap, såvida personen inte står under uppsikt av eller instrueras om hur enheten används av någon som ansvarar för personens säkerhet.
  • Page 174 Kontrollera innan du ansluter apparaten att: • Nätspänningen korresponderar med det angivna värdet på typskylten. • Uttaget och strömkällan är lämpade för apparaten. • Sladdkontakten passar i uttaget. • Låt elanslutningen kontrolleras av en erkänd expert om du tvivlar på att allt är som det ska. • Luftintagen och utsläppen får aldrig täckas över. • För aldrig in ett föremål genom apparatens öppningar. • Låt aldrig apparaten komma i kontakt med vatten. Spruta inte vatten på ap- paraten och sänk den aldrig i vatten, detta kan orsaka kortslutning. • Dra alltid ut kontakten ur uttaget innan du rengör eller byter ut någon del av apparaten. • Koppla alltid bort kontakten från vägguttaget innan du utför någon form av underhåll på kaminen. • Anslut ALDRIG apparaten med hjälp av en förlängningssladd. Om du inte har ett lämpat, jordat uttag tillgängligt, ska du låta en erkänd elektriker installera ett sådant.
  • Page 175 b. instaLLatiOn aV KaMin Och KanaL Kanal/skorstensarrangemanget är mycket viktigt för korrekt och säker användning av kaminen. Därför måste installationen av hela systemet (kamin + skorsten/kanal) eller delar av det utföras av specialiserade och auktoriserade tekniker, Se instal- lationsmanualen. Kanal/skorsten måste alltid hållas rena eftersom sotansamlingar eller obrända res- ter kan minska dess öppningsdiameter. Ansamlingar av sot eller obrända rester kan t.o.m. orsaka brand och leda till farliga situationer. Låt sotaren regelbundet sota och rengöra skorstenen enligt lokala bestämmelser och/eller villkor i din hemför- säkring. Om ingen sådan lagstiftning/försäkringsvillkor finns: låt sotaren gå ige- nom och underhålla hela kaminsystemet – inklusive skorsten -minst en gång per år...
  • Page 176 d. nOrMaL anVändninG aV KaMinen KEY P1 LED 1 DISPLAY A LED 2 LED 3 KEY P6 KEY P2 KEY P3 DISPLAY B LED 4 LED 5 KEY P4 KEY P5 • Knapp P1: med den här knappen kan användaren höja önskad rumstempera- tur. P1 kan också användas för att visa temperaturen på kanalgaser och för- bränningsnivån • Knapp P2: med den här knappen kan användaren sänka önskad rumstempera- tur.
  • Page 177 9. Under normal drift anger display A värmarens uteffekt för uppvärmningen. På displayen kan det exempelvis stå ”on 4”. På display B visas den faktiska rums- temperaturen, till exempel ”20°C”. Se bild 3 Bild 3 10. Knapparna P5 och P6 kan användas för att öka eller sänka uteffekten för upp- värmningen. Om uppvärmningseffekten sänks innebär det att det tar längre tid innan värmaren når önskad rumstemperatur. 11. När rummet har nått önskad temperatur övergår värmaren automatiskt till den lägsta uteffekten för uppvärmning. På display A visas ”on 1”. På display B står det nu ”r IS”, vilket betyder att rumstemperaturen nått önskad nivå och att kaminen har övergått till den lägsta möjliga uteffekten för uppvärmning.
  • Page 178 När det här inte ger en bra brasa krävs det att kaminens installationsparameter ändras av behörig person. Kontakta en Tectro-godkänd installatör. Använd inte annat bränsle än ovan nämnda träpellets. Andra bränslen som till exempel träspill med lim och/eller lösningsmedel, träspill i allmänhet, kartong, flytande bränsle, alkohol, bensin, avfallsmaterial eller skräp o.s.v. är förbjudna. d.2 ändra önsKad ruMsteMPeratur 1. Tryck på P3 en gång...
  • Page 179 När önskad rumstemperatur har uppnåtts stängs INTE kaminen av. Den övergår automatiskt till den lägsta möjliga uteffekten för uppvärmning. Det betyder att kaminen fortfarande värmer upp rummet, men med lägsta möjliga kapacitet. d.6 ruMscirKuLatiOn Kaminen är försedd med en fl äkt för rumscirkulation. När fl äkten löper sugs luft ur rummet längs kaminens invändiga varma ytor så att den värms upp.
  • Page 180 Och KLOcKa Kaminen är utrustad med en klocka och en veckotimer. Kaminen kan programme- ras via 2 olika program. Parametrarna är: • UT01 för att ställa in dag • UT02 för att ställa in timme • UT03 för att ställa in minut • UT04 för att ställa in tekniska parametrar (reserverad enbart för Tectro-aukto- riserade tekniker) • UT05 för att ställa in starttid för program 1 • UT06 för att ställa in sluttid för program 1 • UT07 för att välja veckodagar med program 1 • UT08 för att ställa in starttid för program 2 • UT09 för att ställa in sluttid för program 2 • UT10 för att välja veckodagar med program 2...
  • Page 181 d.11.2 ställa in veckotimern När programmet för veckotimer används: kontrollera att rätt veckodag har pro- grammerats i UT 01. ställa in veckotimern för program 1: 1. Tryck på P3 tills det står ”UT05” på display A 2. Ställ in starttid för program 1 med P1 och P2. Starttiden visas på display B 3. Tryck på P3 igen. Nu står det inte längre ”UT 06” på display A och sluttiden kan nu programmeras 4. Ställ in sluttid med P1 och P2. Sluttiden visas på display B 5. Tryck på P3 igen, på display A står det ”UT 07”. För varje veckodag går det nu att ange om kaminen ska tändas/stängas av vid de tidpunkter som valts vid ”UT 05” och ”UT 06”. 6. På display B visas nu antingen ”off” eller ”on” följt av en siffra. (t.ex. ”on 2” eller ”on 5” eller ”off 2” eller ”off 4”.
  • Page 182 Användning av pellets med dålig kvalitet kan skada kaminen. Skador som orsakas av pellets med dålig kvalitet täcks inte av garantin. Kontakta din Tectro-återförsäljare eller den auktoriserade Tectro-installatören om du vill ha mer information om pellets. man_TBH460 ('11).indd 182...
  • Page 183 Åtgärder att vidta: 1. stäng av kaminen med P4 (on/off) 2. kontrollera möjlig orsak för ”AlAr dEp” i kapitel H ”felsökning”. 3. åtgärda felorsaken, följ om möjligt råden i kapitel H ”felsökning” eller kon- takta en Tectro-auktoriserad tekniker. rengör brännskålen tänd kaminen (igen) e.2 KanaL-/röKGassensOrLarM displayen visas ”AlAr sond” och kaminen avbryter matningen av pellets till bränn- skålen automatiskt och avstängningsläget startas. Åtgärder att vidta: 1. stäng av kaminen med P4 (on/off)
  • Page 184 Åtgärder att vidta: 1. stäng av kaminen med P4 (on/off) 2. kontrollera möjlig orsak för ”AlAr no rEtE” i kapitlet H ”felsökning”. 3. åtgärda felorsaken, följ om möjligt råden i kapitel H ”felsökning” eller kon- takta en Tectro-auktoriserad tekniker. rengör brännskålen 5. håll P4 nedtryckt i mer än 1 sekund för att ta bort larmmeddelandet från dis- playen. tänd kaminen (igen) F. underhÅLL Den hetta, aska och rest som uppstår när ved bränns gör att kaminen regelbundet måste rengöras och underhållas både av användaren och av en auktoriserad tek-...
  • Page 185 underhÅLL sOM sKa utFöras aV anVändaren Uppgift Intervall Rengöring av kaminens insida Varje vecka (under eldningssäsong) Rengöring av kaminens utsida Efter behov, minst varannan månad Rengöra rökkammaren Varannan vecka Rengöra eldstaden Varannan vecka Rengöra brännskålen Före varje tändning och när det brunnit i två...
  • Page 186 underhÅLLsÅtGärder Utför inget underhåll på kaminen förrän du kontrollerat att den har svalnat helt både inuti och utanpå! När underhåll utförs på kaminen: kontrollera att nätanslutningen till spisen är helt urkopplad. Bild F1 Följande underhållsåtgärder ska utföras regelbundet: F.3.1 rengöring av kaminens in- och utsida Rengör kaminens ytor med (hett) vatten och såpa. Använd inte slipande rengö- ringsmedel eller lösningsmedel eftersom det kan skada kaminens ytor.
  • Page 187 F.3.7 Kontrollera tätningen på eldstadsluckan Bild F10 Minst två gånger per år, första gången innan eldningssäsongen börjar, ska påfyllningsluckans tätning kontrolleras. Se bild F10. Låt en auktoriserad Tectro- tekniker byta ut den vid behov. Använd endast äkta Tectro-reservdelar. Kontrollera endast eldstadsluckans tätning när kaminen har svalnat helt! Bild F11 man_TBH460 ('11).indd 187...
  • Page 188 När du tar kontakt med din återförsäljare, ett tekniskt servicecenter eller en auk- toriserad kamintekniker, se till att du har uppgifterna om kaminmodell och serie- nummer tillhands. Använd endast Tectro reservdelar från fabriken. Om du använder reservdelar som inte är Tectro upphävs din garanti. man_TBH460 ('11).indd 188...
  • Page 189 Tectro-tekniker Kontrollpanelen är defekt Byt kontrollpanel, kod COM0266. Får endast utföras av auktoriserad Tectro- tekniker Den platta kabeln är Byt ut den platta kabeln, kod COM0240. defekt Får endast utföras av auktoriserad Tectro- tekniker Kretskortet är defekt Byt kretskort, kod COM0231. Får endast utföras av auktoriserad Tectro-tekniker Kaminen tänds Tanken är tom Fyll på tanken inte Larmet ”AlAr Brännskålen är smutsig...
  • Page 190 Kontakta auktoriserad sotare. Det finns inre blockeringar Underhåll behöver utföras på kaminen. i kaminen Får endast utföras av auktoriserad Tectro- tekniker Rökutsugsfläkten är ska- Träpellets kan brinna tack vare att skor- stenskanalen har ett naturligt drag. Byt ut fläkten omedelbart (kod Com0259), eftersom det kan vara skadligt för din...
  • Page 191 Tillfälligt strömavbrott Kontrollera strömavbrottet och tänd displayen kaminen igen Defekt elektroniskt krets- Byt elektroniskt kretskort, kod COM0231. kort Får endast utföras av auktoriserad Tectro- tekniker Kaminen fungerar Den önskade rumstempe- Det här är inte ett fel. Kaminen fungerar bra, men det står raturen uppnås vid lägsta effekt: inga problem...
  • Page 192 Ett spänningsfall när kaminen är igång orsakar en överhettning av den interna kaminen. Låt kaminen svalna och tänd den igen. Termostaten är trasig Byt ut termostaten, kod COM0238. Får endast utföras av auktoriserad Tectro- tekniker Elektroniskt kretskort är Byt ut det elektroniska kretskortet. Kod trasigt COM0231 Får endast utföras av auktori- serad Tectro-tekniker Kaminen stängs...
  • Page 193 Transportkostnader och riskerna som föreligger under transport av kaminen eller kaminens komponenter är alltid köparens ansvar. Garantin gäller endast när kaminen installeras av en av Tectro godkänd instal- latör och signerat utförandeprotokoll kan uppvisas. För att du ska undvika onödiga utgifter rekommenderar vi att du alltid börjar med att noggrant läsa igenom bruksanvisningen.

  • Page 194: Tekniska Data

    J. teKnisKa data Modell tbh 460 Typ av kamin Pellets Kapacitet (*) 2600 - 6000 Strömförbrukning 350 / 70 Ström V/Hz 230/~50 Återcirkulationsluftflöde (min - max) m³/h 120 - 260 Termisk effektivitet vid nominell kapacitet/be- 78,0 / 70,7 gränsad kapacitet (*) CO-halt vid 13 % O nominell/begränsad 0,037 / 0,057 kapacitet (*) Genomsnittlig dammhalt vid 13 % O mg/Nm³...
  • Page 195 Att följande produkter efterlever de grundläggande säkerhets- och hälsokrav som anges I EU-direktiv baserade på deras design och typ: Produktbeskrivning Värmeenheter för träpellets för bostäder Produktmärke: Tectro Produktmodell: TBH 460 Tillämpliga EU-direktiv: Lågspänningsdirektivet 2006/95/EEC EC EMC direktivet 2004/108/EC EC RoHS direktivet 2002/95/ES Tillämpliga harmoniserade...
  • Page 196 man_TBH460 ('11).indd 196 07-10-11 09:07...
  • Page 197 man_TBH460 ('11).indd 197 07-10-11 09:07...
  • Page 198 --- --- -- ---- -- -- --- ----- -- -- --- ----- -- -- --- ----- -- -- --- ----- --- --- -- ---- -- ---- -- ---- -- ---- -- ---- www.pvg.eu DISTRIBUTED IN EUROPE BY PVG HOLDING B.V. Benötigen Sie weitere Informationen oder treten Probleme auf, besuchen Sie bitte unsere Website www.pvg.eu, oder setzen Sie sich mit unse- rem Kundendienst in Verbindung (Telefonnummer auf www.pvg.eu).
