Endress+Hauser Liquiphant M FTL50 Informations Techniques page 32

32
Raccord process
Affleurant pour EE2
manchon à souder
Norme interne
Endress+Hauser avec
joint silicone et
écrou-raccord :
fournis
Aseptique HE2
DN 50
DIN 11864-1
Forme A
pour conduite DIN
11850
avec écrou-chapeau
DRD PE2
avec bride de serrage
SMS UE2
2"
(DN 51)
avec écrou-chapeau
Varivent WE2
pour conduites
 DN 65
 O.D. 3"
 I.P.S. 3"
Piquages Ingold TT2
DN 25
Longueur d'adaptation
46 mm
Ecrou-raccord G 1 ¼
avec joint torique EPDM
(conforme FDA, USP
classe VI)
* matériau conforme FDA selon 21 CFR Part 177.1550/2600

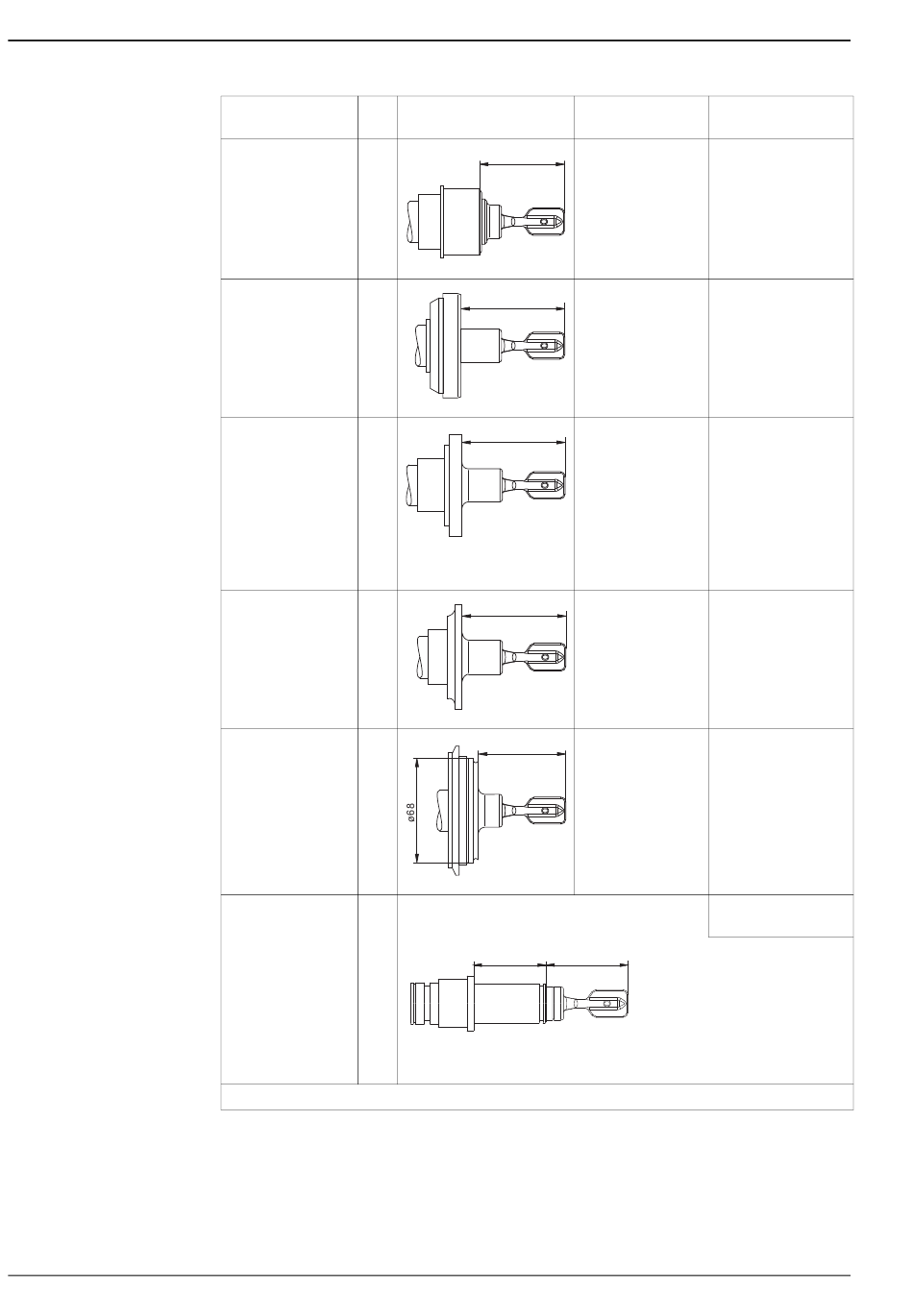

Dimensions
55.5
L00-FTL5xxxx-06-05-xx-xx-011
66.5
L00-FTL5xxxx-06-05-xx-xx-012
66.5
L00-FTL5xxxx-06-05-xx-xx-013
66.5
L00-FTL5xxxx-06-05-xx-xx-014
56.5
L00-FTL5xxxx-06-05-xx-xx-015
46
Liquiphant M FTL50(H), FTL51(H)
Accessoires Pression
Température
Manchon à souder max. 40 bar
(fourche vibrante max. 100 °C
orientable)
Endress+Hauser max. 25 bar
52001047 max. 150 °C
conforme FDA *
Voir "Accessoires"
Joint d'étanchéité max. 25 bar
non fourni max. 140 °C
Bride à souder avec max. 40 bar
joint plat PTFE max. 100 °C
(fourche vibrante
orientable) max. 25 bar
Endress+Hauser max. 150 °C
52002041
conforme FDA *
Voir "Accessoires"
(ou non fourni)
Joint d'étanchéité max. 25 bar
non fourni max. 140 °C
Collier de serrage et Voir spécification selon
joint torique Tuchenhagen boîtier
non fournis Inline-VARIVENT,
cependant :
max. 25 bar
max. 150 °C
max. 16 bar
max. 150 °C
51,5
Endress+Hauser
L00-FTL5xxxx-06-05-xx-xx-104
