Endress+Hauser Liquiphant M FTL50 Informations Techniques page 31

Liquiphant M FTL50(H), FTL51(H)
Endress+Hauser

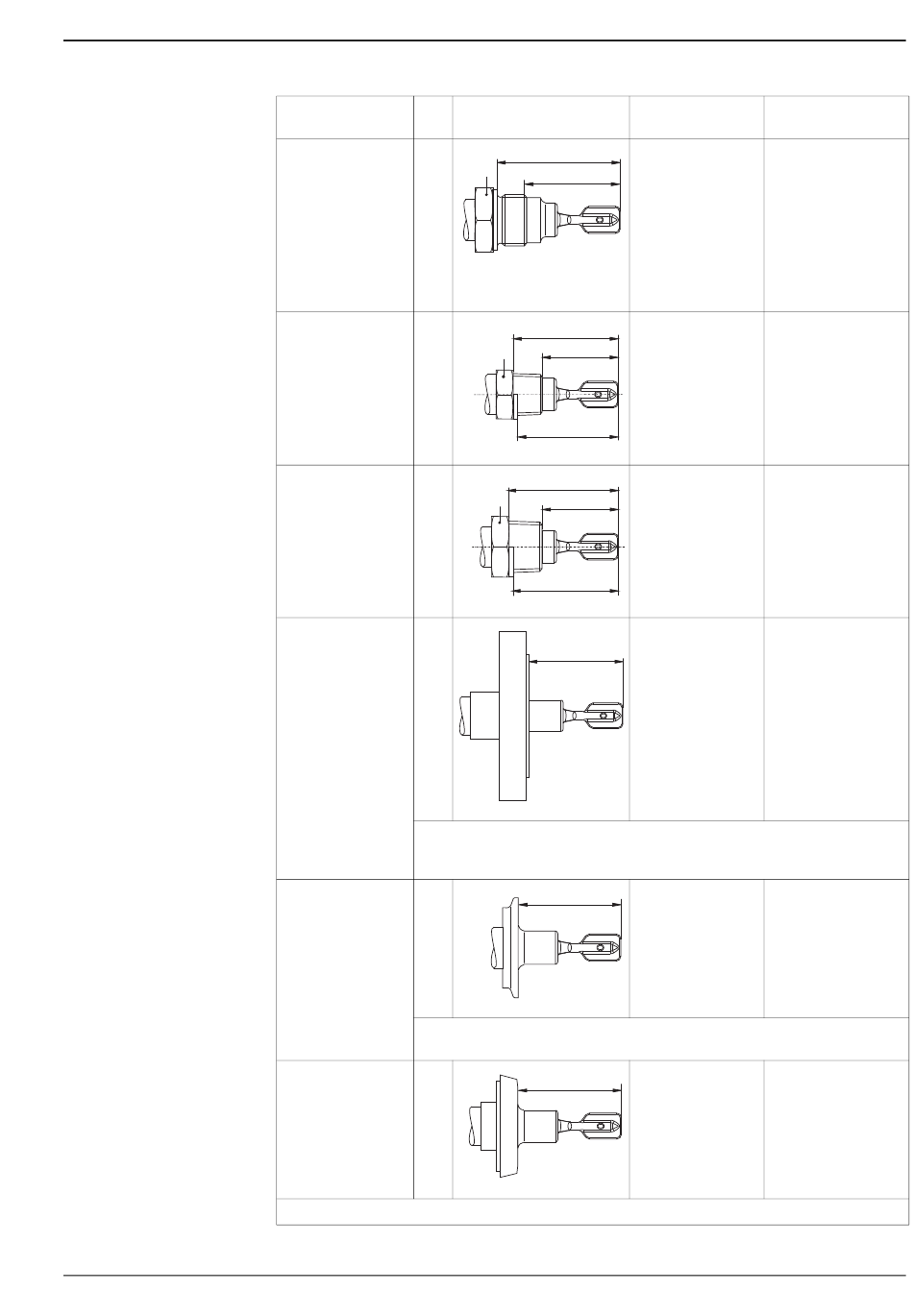

Raccord process
G 1 GW2
DIN ISO 228/l
avec entrée de filet
définie
avec surface
d'étanchéité pour
montage affleurant dans
manchon à souder
NPT¾ GM2
ANSI B 1.20.1 GM5
GM6
ou
R ¾ GE2
DIN 2999 GE5
GE6
NPT1 GN2
ANSI B 1.20.1 GN5
GN6
ou
R 1 GF2
DIN 2999 GF5
GF6
Bride
ANSI B 16.5 A##
EN 1092-1 B##
(DIN 2527 B) C##
JIS B2220 F##
N##
K##
Pour une meilleure résistance chimique, des brides plaquées AlloyC4/C22 sont disponibles.
Le support de la bride est en 316L et est soudé dans une rondelle en AlloyC4/C22 de 2 à 3 mm
d'épaisseur.
Tri-Clamp
1 ½" = ø50,5 mm TC2
2" = ø64,0 mm TE2
ISO 2852
Montage avec connecteur NA (selon ASME, TUBE Standard ASTM A276) uniquement en
association avec T13, F13 et boîtier compact. Autres boîtiers sur demande.
Raccord laitier
DN 32 MA2
DN 40 MC2
DN 50 ME2
DIN 11851
avec écrou-chapeau
* matériau conforme FDA selon 21 CFR Part 177.1550/2600
Dimensions
80
SW 41
61.3
L00-FTL5xxxx-06-05-xx-de-003
71.5 (NPT)
SW 32 50.5
66.5 (R)
L00-FTL5xxxx-06-05-xx-de-004
75,5 (NPT)
SW 41
50.5
69 R ( )
L00-FTL5xxxx-06-05-xx-de-005
66.5
L00-FTL5xxxx-06-05-xx-xx-008
66.5
L00-FTL5xxxx-06-05-xx-xx-009
66.5
L00-FTL5xxxx-06-05-xx-xx-010
Accessoires Pression
Température
Manchon à souder max. 25 bar
(avec entrée de filet max. 150 °C
définie)
max. 40 bar
avec joint torique max. 100 °C
silicone
Endress+Hauser
52001051
Voir "Accessoires"
max. 100 bar
(uniquement FTL51)
max. 150 °C
max. 100 bar
(uniquement FTL51)
max. 150 °C
Joint Voir pression nominale
selon la construction de la bride, cependant
non fourni max. 100 bar
(uniquement FTL51)
max. 150 °C
Collier de serrage et max. 16 bar
joint affleurant max. 120 °C
non fournis
max. 2 bar
max. 150 °C
Joint d'étanchéité DN 32, DN 40 :
non fourni max. 40 bar jusqu'à 100 °C
max. 25 bar jusqu'à 140 °C
DN 50 :
max. 25 bar
max. 140 °C
31
