Käyttö- ja asennusohje Trend

2.7 Ovikytkimen asennus ja toiminta

Ovikytkin kytketään kiukaan tai höyrygeneraattorin käyttöohjeessa tulevan ohjeen mukaisesti. Ovikytkimen asennus
vaaditaan kiuaskäytössä, jotta on mahdollista käyttää esiasetusajan käynnistyksen toimintoa. Ulkoisen On / Off paino-
napin (External switch) tai kauko-ohjauksen käyttämiseksi myös ovikytkin on oltava asennettuna . Jos kiuas tai
höyrygeneraattori on ohjelmoitu käynnistymään esiasetusajastuksella ja ohjelman käynnistymisen yli 60 sekunnin jäl-
keen avataan ovi, ohjelma keskeytyy ja punainen ovimerkkivalo syttyy, lisäksi vilkkuu punaisena häiriön merkkivalo ja
vilkkuva led ilmoittaa häiriön syyn (D). Lisäksi vilkkuu ovikytkimen luona oleva merkkivalo mikäli sellainen on kytketty
(katso kytkentäohje kiukaan tai höyrygeneraattorin käyttöohjeesta).
Jos halutaan aktivoida esiasetusajan käynnistys uudelleen, painetaan käynnistyspainiketta, ovi on suljettava 60 sekun-
nin sisällä.
Jos ohjauspaneeli on saunassa tai höyryhuoneessa, esiasetusajan käynnistyksen aktivoinnin jälkeen on 60 sekuntia
aikaa poistua saunasta tai höyryhuoneesta ja sulkea ovi.
Jos ovi avataan saunomisen aikana ja jätetään auki yli 5 minuutiksi, kytkeytyy kiuas tai höyrygeneraattori pois päältä
automaattisesti.
Ovikytkimenä suositellaan käytettäväksi Helon mallia tuotenumero 0043233, SSTL 8260371
2.8 Ulkoisen ohjauksen käyttö
Järjestelmään voidaan kytkeä ulkoinen sulkeutuvalla kärkitoiminnalla oleva kytkintieto tai On/Off painonappi (External
switch), joitten avulla kiukaan tai höyrygeneraattori voidaan käynnistää ja pysäyttää muualta kuin itse ohjauspaneelista.
HUOM! Edellyttää, että ovikytkin on asennettu (höyrygeneraattori käytössä ei pakollinen).
Katso tarkemmat asennus- ja käyttöohjeet kiukaan tai höyrygeneraattorin käyttöohjeesta.
On/Off painonapin jatkuvasti palava led merkkivalo ilmoittaa, että kiuas tai höyrygeneraattori on käynnissä.
Hitaasti vilkkuva led merkkivalo ilmoittaa, että kiuas tai höyrygeneraattori on ohjelmoitu käynnistymään esiasetusajas-
tuksella.
Nopeasti vilkkuva merkkivalo ilmoittaa häiriöstä. Ovi on avattu yli 60 sekunnin kuluttua siitä, kun kiuas tai
höyrygeneraattori on ollut ohjelmoituna käynnistymään esiasetusajastuksella. Vaihtoehtoisesti ovi jäänyt auki yli 5 mi-
nuutiksi. Kiuas tai höyrygeneraattori on pysähtyy automaattisesti.
Sulje ovi ja kuittaa virhe ilmoitus pois ohjauspaneelin käynnistys painikkeesta (C).

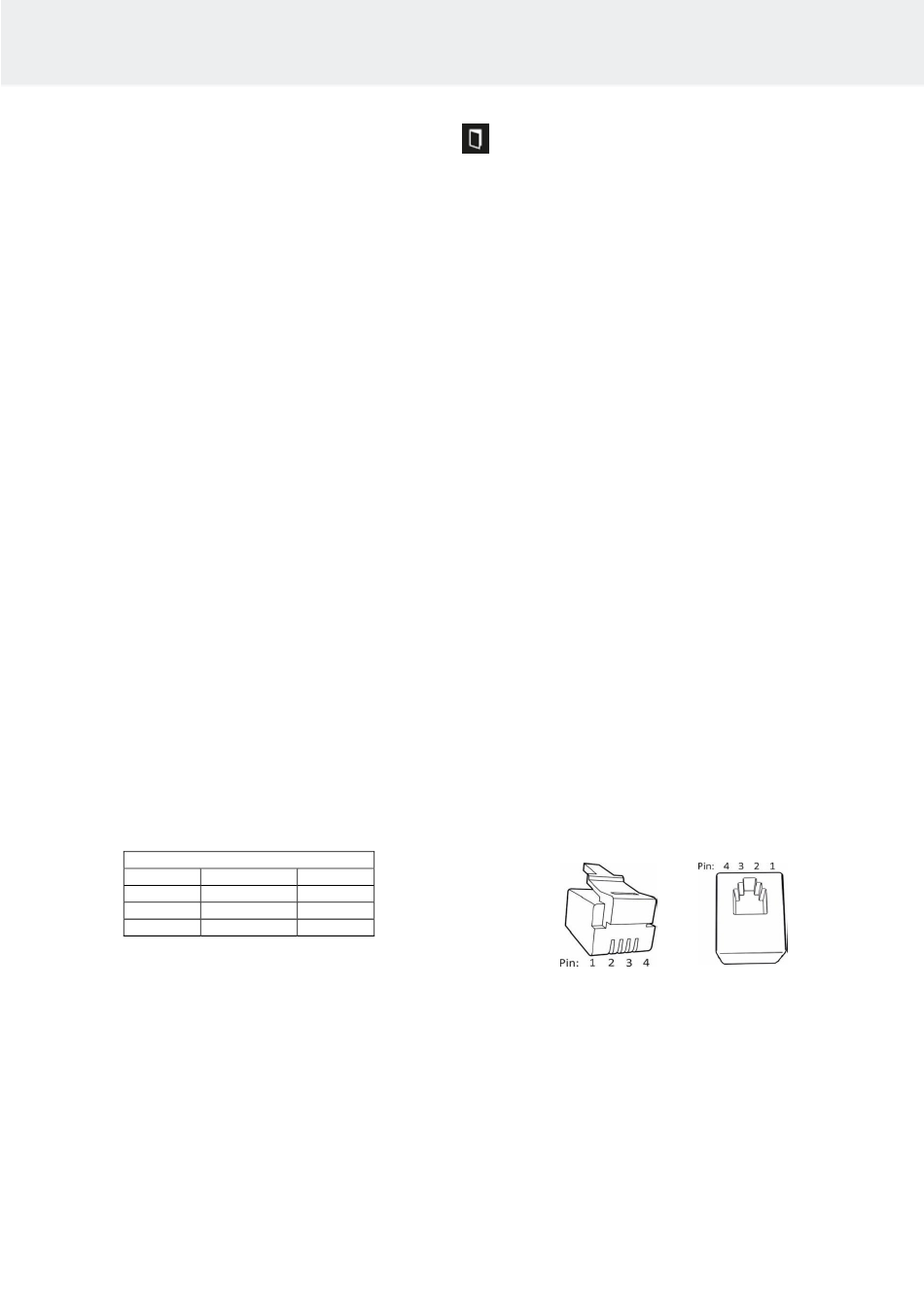

Kauko-ohjaus kytkin (Ext switch)
Pin 1
Pin 2
Pin 3 Kytkimestä
Pin 4 Kytkimelle
On/Off painonapin kytkentä / Kauko-ohjauksen kytkentä
GND
12 VDC
