Installation

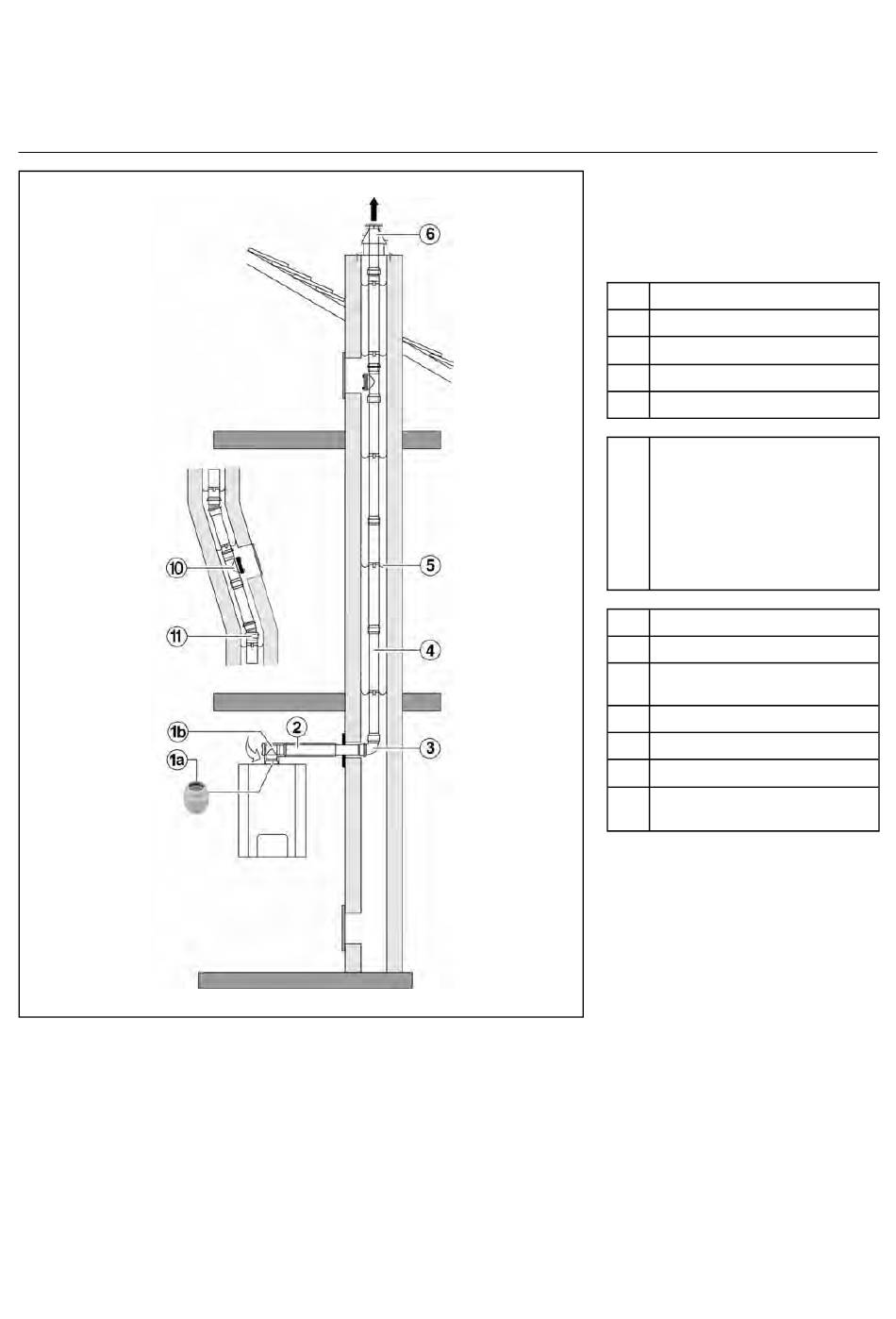

Conduit d'évacuation des gaz de combustion ø 80 PPS
Air comburant pris du local de pose
18
B23
-
Evacuation des gaz de combustion
par le toit
Kit de base
Pos. Description
1a
Buse gaz de combustion pour B23
1b
Pièce té 87,5°, avec couvercle
2
Tuyau avec manchon
Notice de montage
Kit tuyau vertical 7 m,
comprenant:
-
Base d'appui
3
-
Coude d'appui 87,5°
4
-
3 tuyaux avec manchon
1,95 m
-
1 tuyau avec manchon 1 m
5
-
3 pièces d'écartement
6
-
Tête de cheminée
Tuyau avec manchette 1 m
Tuyau avec manchette 1,95 m
10
Connecteur avec orifice
d'inspection à couvercle vissé
11
Coude 30°
Coude 45°
Coude 87,5°
5
Pièce d'écartement (nécessaire
tous les 2 m)
La connexion entre la chaudière et la
cheminée doit être effectuée avec des
produits résistant aux eaux de
condensation. Le tableau page 16,
variantes d'exécution, fait foi pour les
longueurs et les coudes.
La cheminée doit correspondre aux
prescriptions DIBT et être homologuée
pour l'évacuation des gaz de com-
bustion de chaudières à condensation.
La grandeur de l'orifice d'aspiration
d'air pour la ventilation du local doit
correspondre à la directive en vigueur.
