Maintenance
5.
6.
7.
8.
9.
13003F/3

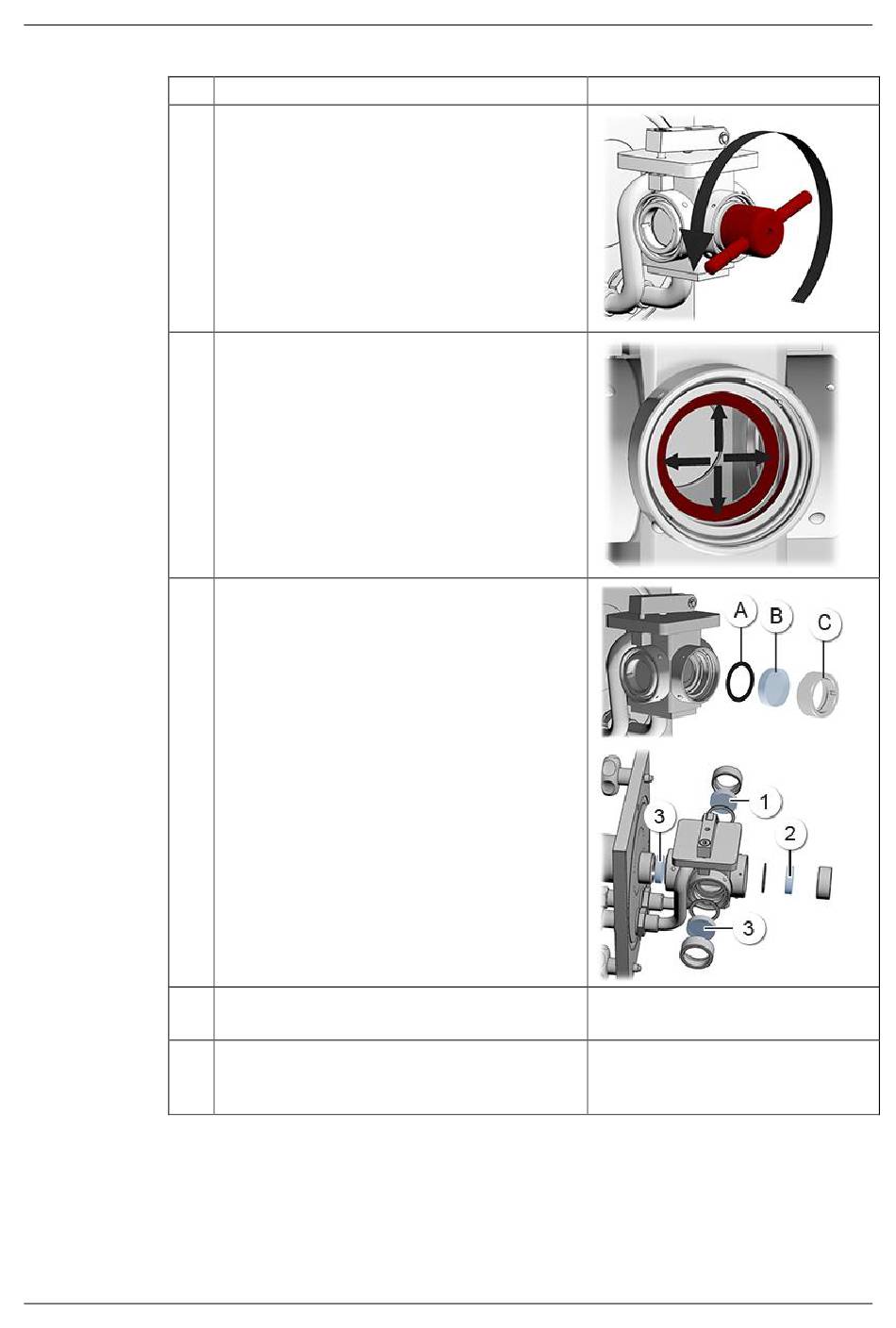

ACTION
Enlever les quatre fenêtres et leurs joints
comme suit:
1. Retirer les anneaux filetés à l'aide d'une clé
à ergots. (Tourner dans le sens contraire
des aiguilles d'une montre).
2. Sortir ensuite les fenêtres et leurs joints.
Nettoyer les surfaces d'étanchéité du support
des fenêtres.
Remettre en place les fenêtres en respectant
l'ordre des composants:
A: Joint Néoprène (joint de fenêtre)
B: Fenêtre
C: Anneau fileté
La position des fenêtres est représentée dans
l'image ci-contre:
1: Fenêtre quartz
2: Fenêtre Tempax
3: Verre foncé Tempax teint (revélement
extérieur)
Bien bloquer les anneaux filetés à la clé à er-
gots.
Nettoyer l'intérieur et les fenêtres de la cellule
de mesure à l'aide d'un chiffon propre et
exempt de graisse.
Mode d'emploi OilGuard 2 Ex
INFO COMPL./ IMAGES
73
