Montage
4.5

Montage de la pompe d'alimentation (en option)

Danger d'explosion par décharge statique des pompes.
Une décharge statique peut se produire pendant le fonctionnement des pompes. Ceci peut
provoquer une explosion.
DANGER
D'EXPLOSION!
L'utilisation d'une pompe pour l'alimentation de l'échantillon nécessite la présence du sys-
tème d'échantillonnage. Raison: l'échantillonnage sert d'atténuateur d'à-coups.
Chapitre 2.3

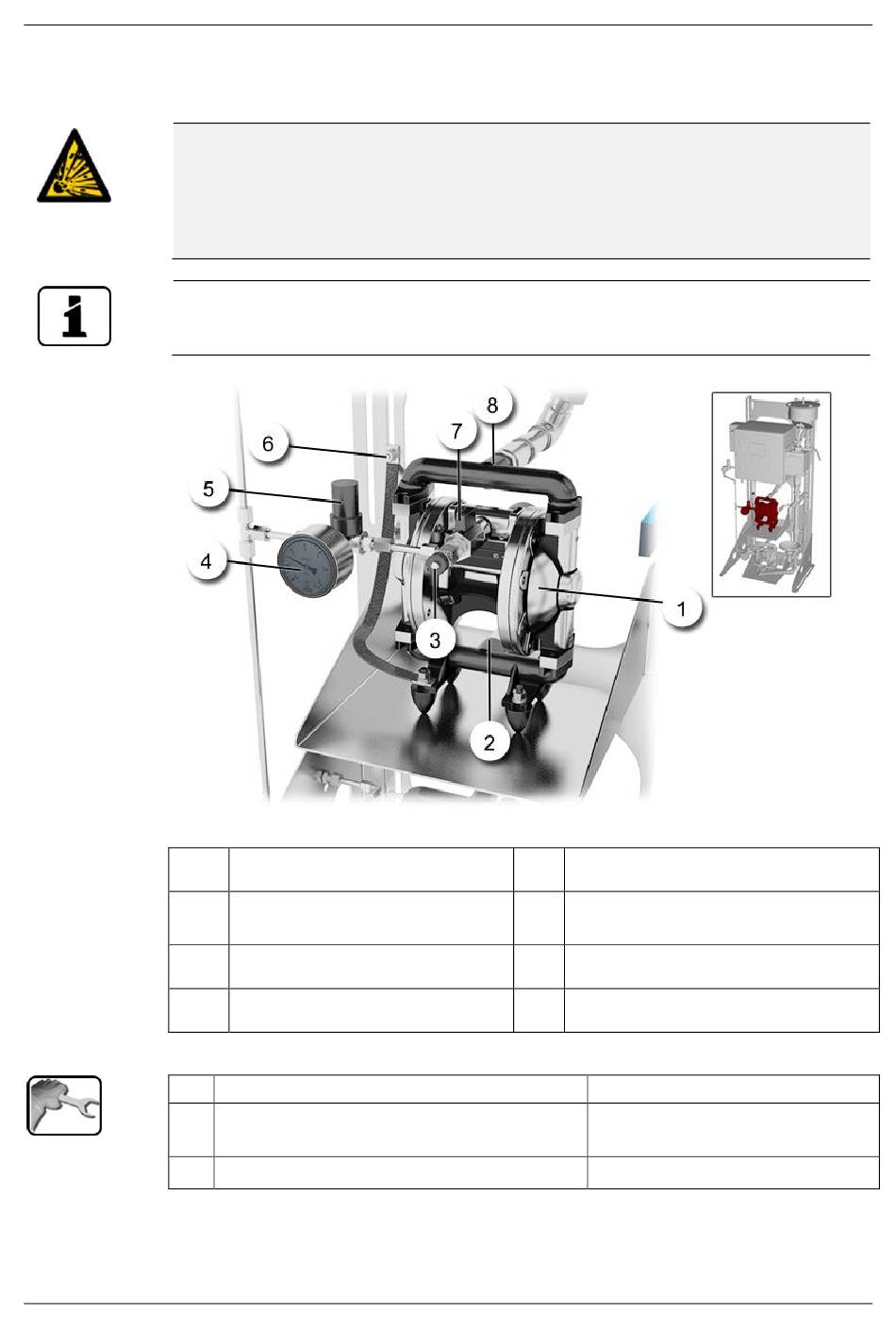

Figure 4: pompe d'alimentation d'échantillon




1.
2.
13003F/3
En zone à danger d'explosion les pompes doivent être reliées à la terre.
Pompe d'alimentation d'échantillon
Vanne à pointeau pour le réglage
fin de la cadence de la pompe
Vanne réductrice de pression
Vanne sphérique
ACTION
Monter le plateau de pompe sur le support par
quatre vis.
Poser la pompe sur le plateau supérieur.
Mode d'emploi OilGuard 2 Ex

Entrée pompe

Indicateur de pression

Mise à la terre

Sortie pompe
INFO COMPL. / IMAGES
27
