Montage
4.7
Montage du tube d'admission dans la cellule de mesure
PVDF
Dans les ensembles sans échantillonnage le tube d'admission est plus long. Chapitre 2.3

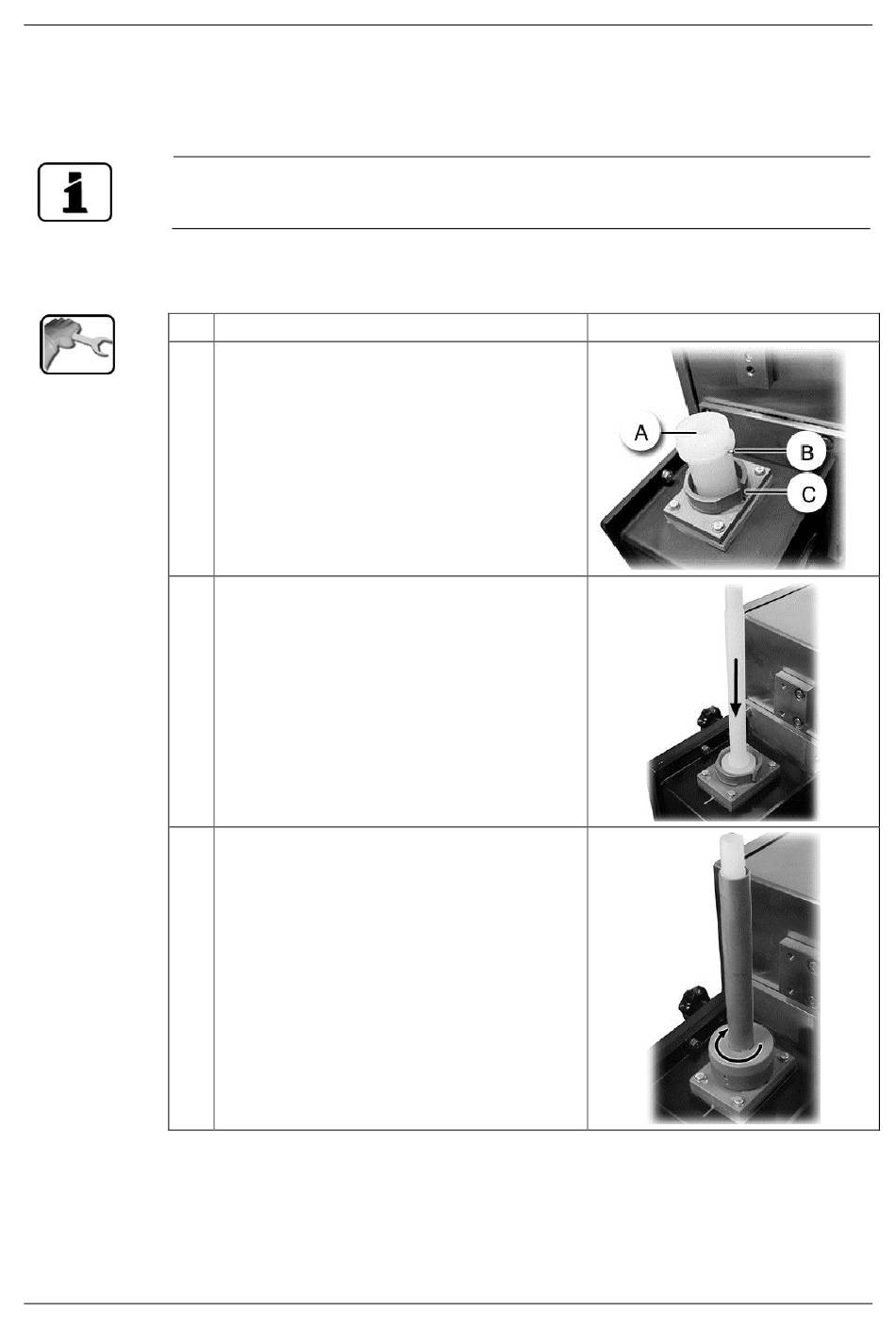

La procédure suivante décrit le montage du tube d'admission fourni. La description concerne
un tube long. La procédure est la même pour un tube court.
1.
2.
3.
13003F/3
ACTION
Introduire le tube de protection (A) dans le boî-
tier de la cellule de mesure depuis le haut.
L'ergot (B) sur le tube de protection doit s'en-
castrer dans la fente sur le boîtier de la cellule
de mesure (C).
Introduire le tube d'admission (flèche) dans le
tube de protection.
Glisser l'écrou de fermeture sur le tube d'ad-
mission et le fixer par un mouvement tournant
bref dans le sens des aiguilles d'une montre
(fermeture baïonnette).
Mode d'emploi OilGuard 2 Ex
INFO COMPL. / IMAGES
31
