Mode d'emploi OilGuard 2 Ex
4.8
Montage du tube d'admission sur la cellule de mesure à
jet libre VA
Dans les ensembles sans échantillonnage le tube est plus long. Chapitre 2.3

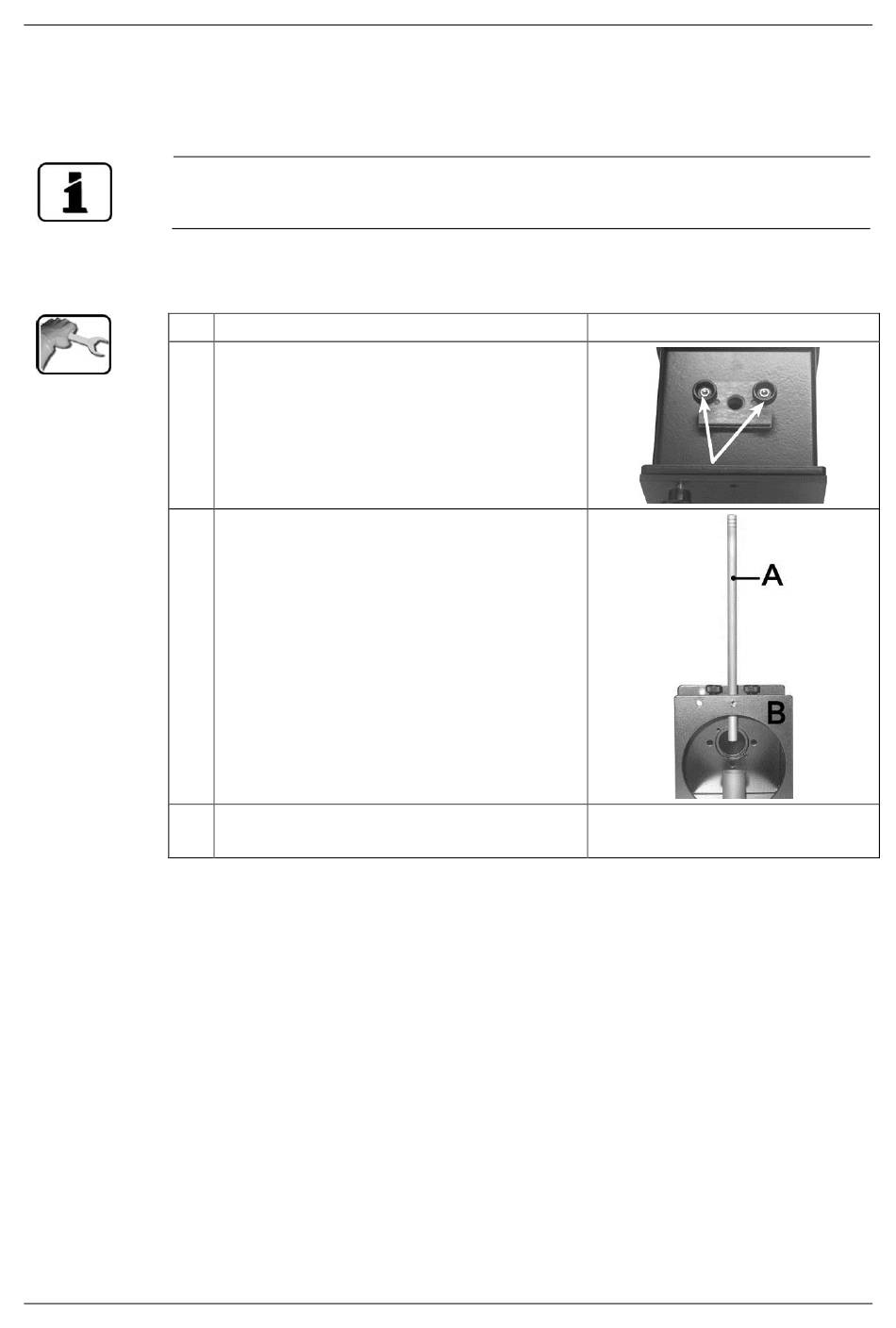

La procédure suivante décrit le montage du tube d'admission fourni. La description concerne
un tube long. La procédure est la même pour un tube court.
1.
2
3.
32
ACTION
Retirer les deux vis d'arrêt (flèches).
Introduire l'extrémité courte du tube d'admis-
sion (A) depuis le haut dans le boîtier de la cel-
lule de mesure (B).
Immobiliser le tube d'admission en bloquant
les deux vis d'arrêt (flèches, voir action 1).
INFO COMPL./ IMAGEES
Montage
13003F/3
