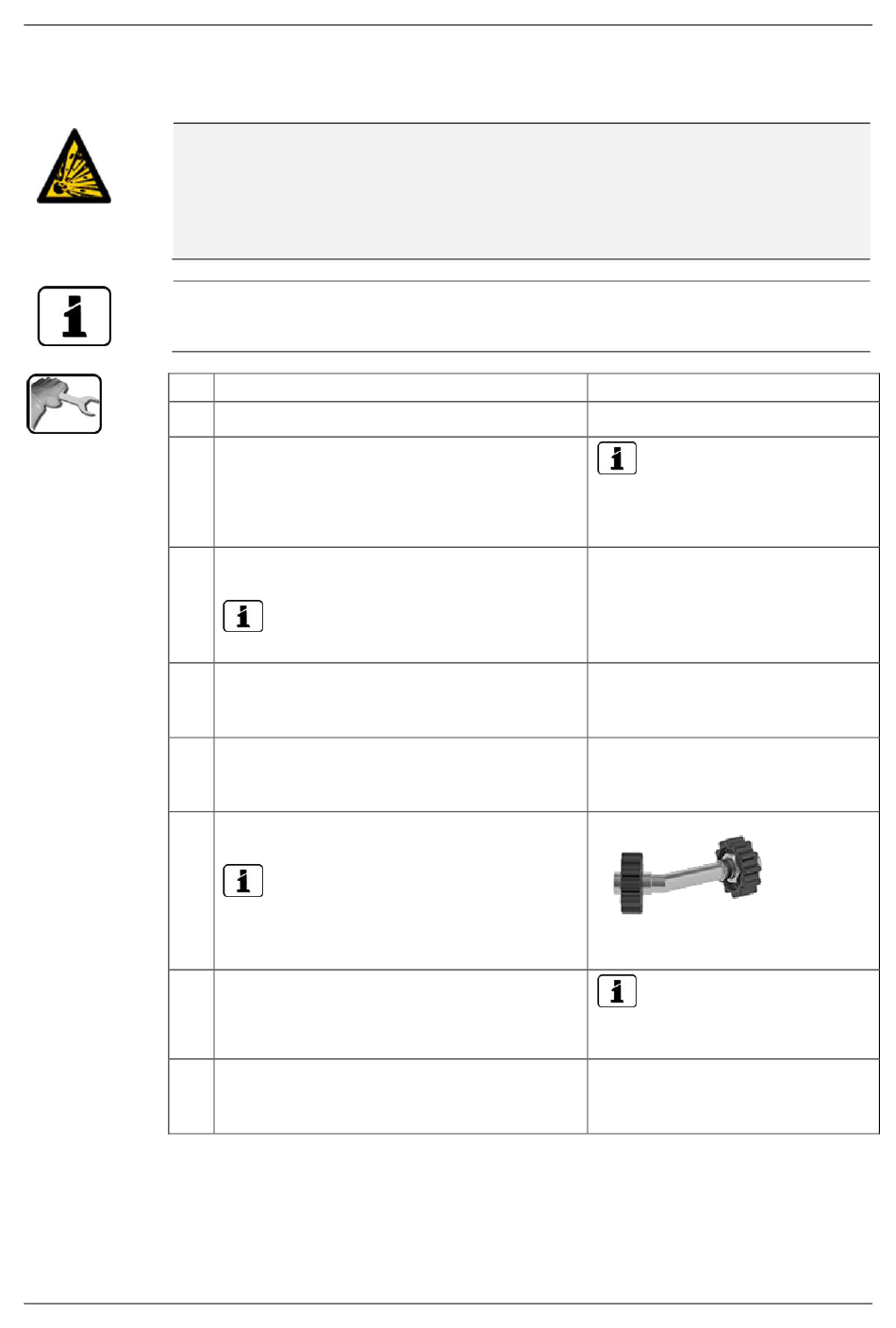

Montage De L'ensemble - SIGRIST-PHOTOMETER OilGuard 2 Ex Mode D'emploi

Montage
4.3

Montage de l'ensemble

Risque d'explosion par décharge statique des pompes.
Pendant le service des pompes, une décharge statique peut se produire. Ce qui peut pro-
voquer des explosions.

DANGER
D'EXPLOSION!
Veiller à ce que les raccords vissés des conduites d'échantillon soient toujours garnis de
joints.
1.
2.
3.
4.
5.
6.
7.
8.
13003F/3
Les pompes doivent être raccordées à une mise à terre.
ACTION
Ouvrir l'emballage et vérifier le contenu
Positionner le dispositif de montage et le pho-
tomètre selon le plan Chapitre 4.2 horizonta-
lement et les fixer par les vis.
Monter le tube d'admission fourni, selon cha-
pitre à part.
Ceci ne concerne pas la version à cellule
de mesure fermée KPFL 30.
Monter la pompe d'alimentation d'échantillon
en option selon le plan OILGUARD 2/IECEx/2-
MB et Chapitre 4.5.
Monter l'échantillonnage en option sur le dis-
positif de montage selon le plan OILGUARD
2/IECEx/6-MB et Chapitre 4.4.
Monter l'arrivée d'échantillon sur le tube
d'admission de la cellule de mesure.
En présence d'un échantillonnage et
d'une cellule de mesure à jet libre il faut mon-
ter le tube de liaison (voir image) entre l'échan-
tillonnage et l'entrée de la cellule de mesure.
Monter la pompe d'alimentation d'échantillon
en option selon le plan OILGUARD 2/IECEx/2-
MB.
Monter la pompe de retour de l'échantillon en
option selon le plan OILGUARD 2/IECEx/2-
MB et Chapitre 4.6.
Mode d'emploi OilGuard 2 Ex
INFO COMPL. / IMAGES
Chapitre 2.3
En présence d'un dispositif de
refroidissement, le fixer préalable-
ment sur le photomètre selon Cha-
pitre 4.9. .

Cellule de mesure à jet libre
KPFLJ VA selon Chapitre 4.8

Cellule de mesure à jet libre
KPFLJC PVDF selon Chapitre 4.7
Le dispositif de prélèvement
d'échantillon peut être utilisé avec
ou sans l'échantillonnage.
23
