Mode d'emploi OilGuard 2 Ex
5.5
Branchement des conducteurs de transmission de don-
nées
L'utilisation des signaux de commande est décrite dans le manuel de référence.

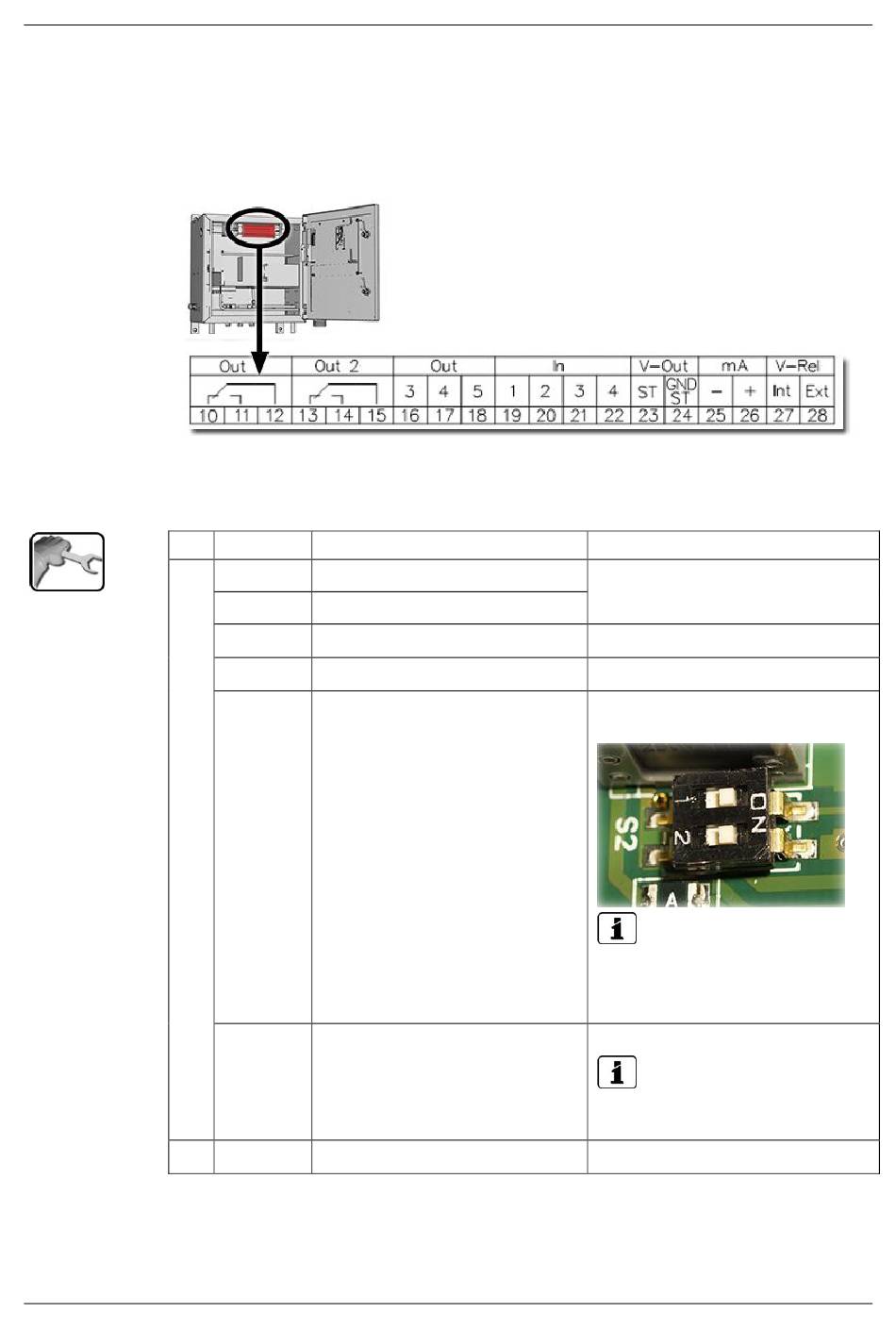

Figure 6: bornier
Etablir les liaisons dans l'ordre suivant:
1.
2.
38
Borne
Signification
10 .. 12
Sortie relais 1
13 .. 15
Sortie relais 2
16 .. 18
Sorties numériques
19 .. 22
Entrées numériques
23 - 24
Alimentation interne de signaux
de commande
25 - 26
Sortie courant
27-28
Alimentation des relais
Installation électrique
Indication
Les sorties relais peuvent être confi-
gurés selon le manuel de référence.
Manuel de référence
Manuel de référence
Le commutateur DIL (flèche) doit
être en position ON.
Le commutateur DIL est situé
sur le circuit imprimé NG_Bedi-Print
sur la porte.
Manuel de référence
0/4 .. 20 mA, charge max. 500
. Si elles ne sont pas utilisées,
ces bornes doivent être court-
circuitées par un pontet.
Manuel de référence
13003F/3
