ASSEMBLAGE
INSTALLATION PLATEAU D'EAU ET PLATEAU
L'ExTENSION

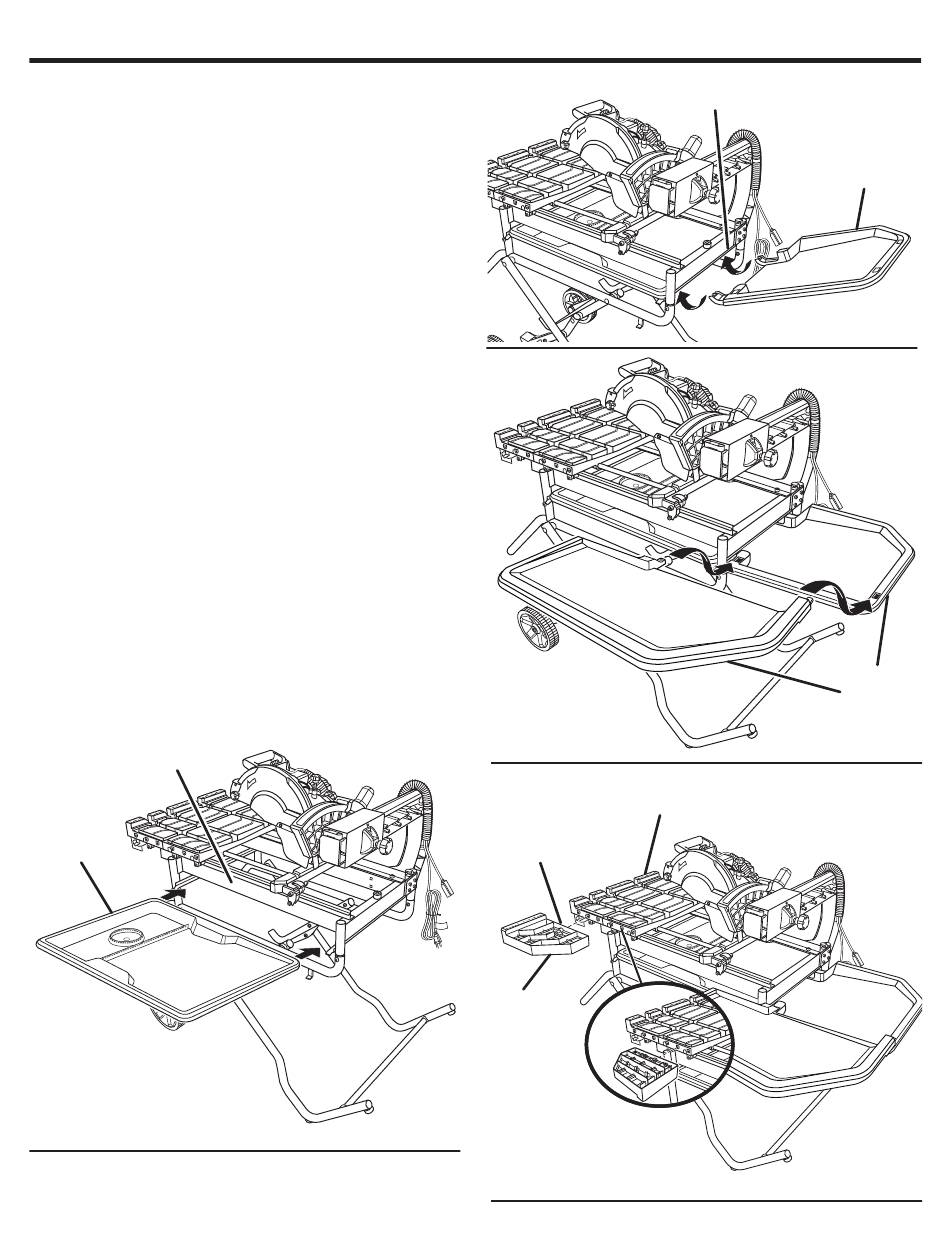

Voir les figures 12 - 14.
À partir du côté droit de la scie, placer le plateau à eau
(l'extrémité du bouchon de vidange située vers la gauche)
sur la lèvre située au bas du cadre du plateau à eau. Glis-
ser le plateau à eau en dessous de la table coulissante.
En se tenant à l'arrière de la scie, tenir la rallonge du pla-
teau à eau en angle. Incliner le plateau et glisser le guide
entre les parties supérieures et inférieures du cadre.
Lorsque la rallonge se glisse en place, abaisser la rallonge
jusqu'à ce que les ergots du plateau s'insèrent dans les
trous en dessous du cadre du plateau à eau.
Du côté gauche de la scie, glissé la seconde (ou le côté)
l'extension de plateau dans les entailles sur l'extension
de plateau arrière.
INSTALLATION RALLONGE DE TABLE COULIS-
SANTE
Voir la figure 15.
Du côté de la scie, aligné les goupilles sur rallonge de
table coulissante avec les trous dans le cadre de rallonge
de table coulissante.
Obtenir à sa place en tournant le bouton de verrouillage
de rallonge de table au-dessous de l'extension dans le
horaire.
NOTE : Pour plus de support supplémentaire en faiant des
coupes diagonales de grandes pieza de trabajo, tourner
l'rallonge de table renversée et obtenir tours sur la table
du centre.
bâti
d'eau
plateau
d'eau
bouton de
verrouillage
de rallonge
de table
rallonge
de table
coulissante
Fig. 12
16 — Français
bâti d'eau
table
coulissante
plateau
d'eau
l'extension
Fig. 12
plateau
d'eau
l'extension
Fig. 14
Fig. 15
