Dépose de la conditionneuse
ATTENTION
Vérifiez que la barre d'écartement est fixée aux fourches afin qu'elle ne puisse pas glisser hors de celles-ci pendant la
séparation du conditionneur de la faucheuse à disques.
1. Fixez une barre d'écartement (A) à un chariot élévateur ou
à un dispositif de levage équivalent, puis fixez des chaînes
aux pattes (B) du conditionneur. Utilisez une chaîne
homologuée pour levage aérien avec une charge maximale
d'utilisation de 1135 kg (2500 lb).
DANGER
Pour éviter la chute en arrière de la conditionneuse, veillez à ce
que les chaînes de levage soient tendues et bien fixées. Le non-
respect de ces consignes peut entraîner des blessures graves ou
mortelles.
2. À gauche de la faucheuse à disques, retirez la courroie
d'entraînement du conditionneur comme suit :
a. Relâchez le contre-écrou et l'écrou tendeur (B) du
tendeur de courroies jusqu'à ce que les courroies
soient lâches et puissent être retirées.
b. Retirez les quatre courroies.
3. Pour le conditionneur à doigts : Déplacez la manette de
réglage de la chicane avant (A) jusqu'à la position
complètement abaissée comme illustré.
4. Déplacez vers l'arrière la poignée de réglage de la
chicane (B) jusqu'à la position la plus haute comme illustré.
NOTE:
Il est plus facile d'accéder aux boulons supérieurs (C) depuis
l'arrière du conditionneur.
215225
MAINTENANCE ET ENTRETIEN

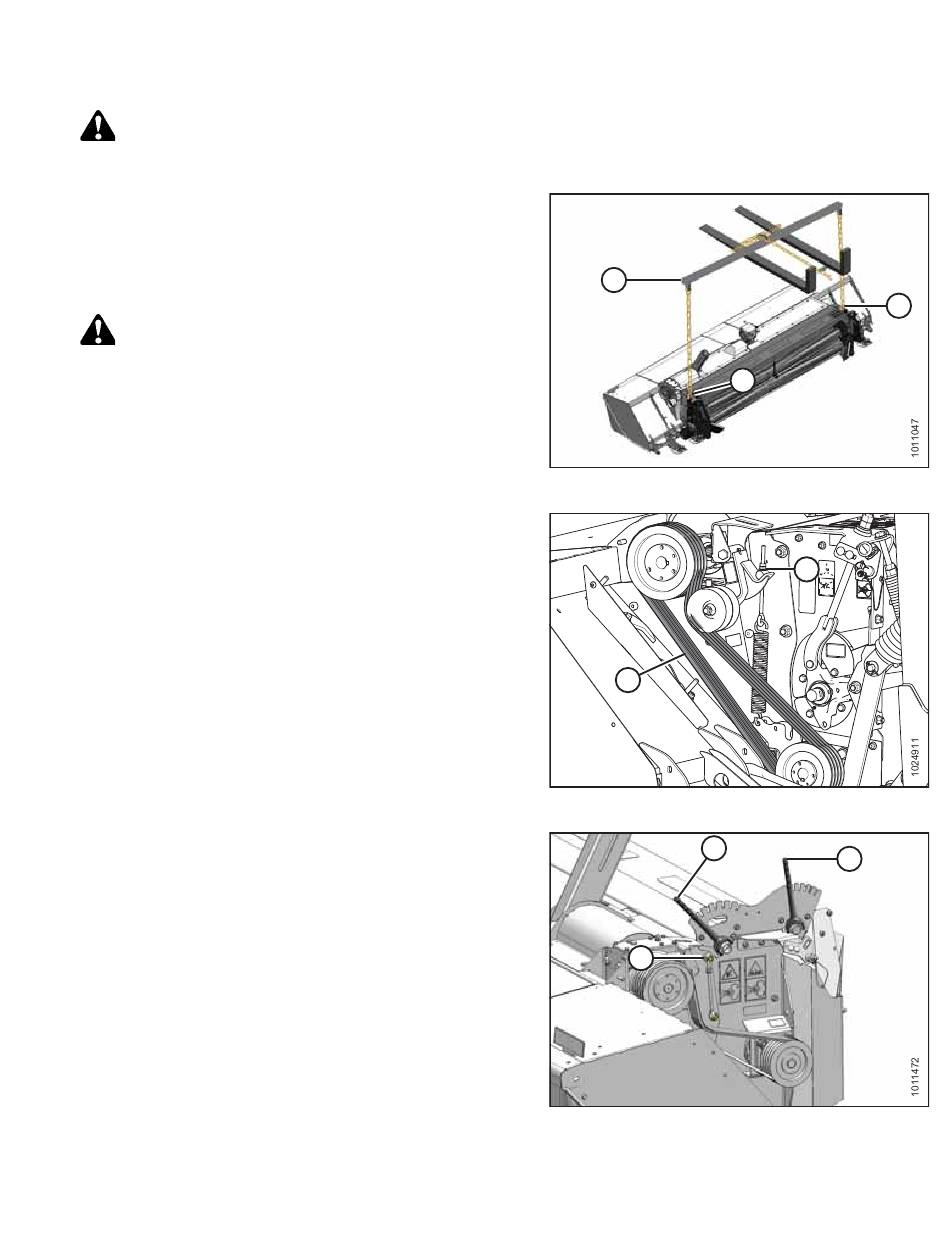

Figure 4.339: Barre d'écartement
Figure 4.340: Entraînement de la conditionneuse
Figure 4.341: Côté gauche du conditionneur à doigts
285
A
B
A
A
C
B
B
B
Révision A
