MacDon R113 Manuel D'opération page 227

10. Positionnez la plaque supérieure (B) et la partie supérieure
du tambour (C) sur le tambour comme indiqué. Appliquez
une goutte de frein-filet de force moyenne (Loctite
équivalent) autour des filets de quatre boulons à six
pans M10 avec bride (A). Utilisez les boulons pour fixer la
plaque supérieure et la partie supérieure du tambour en
place. Serrez la visserie à un couple de 61 Nm (45 pi-lbf).
11. Appliquez une goutte de frein-filet de force moyenne
®
(Loctite 243 ou équivalent) autour des filets d'un boulon à
six pans M10 avec bride (B). Installez le boulon (B) à travers
la plaque de recouvrement (A) et la plaque supérieure (C).
Serrez la visserie à un couple de 61 Nm (45 pi-lbf).
12. Appliquez une goutte de frein-filet de force moyenne
®
(Loctite 243 ou équivalent) autour des filets d'un boulon à
six pans M10 avec bride (D). Installez le boulon (D) à travers
la plaque de recouvrement (A) et le blindage vertical (E).
Serrez la visserie à un couple de 61 Nm (45 pi-lbf).
13. Serrez les boulons (B) et (D).
215225
MAINTENANCE ET ENTRETIEN
®
243 ou

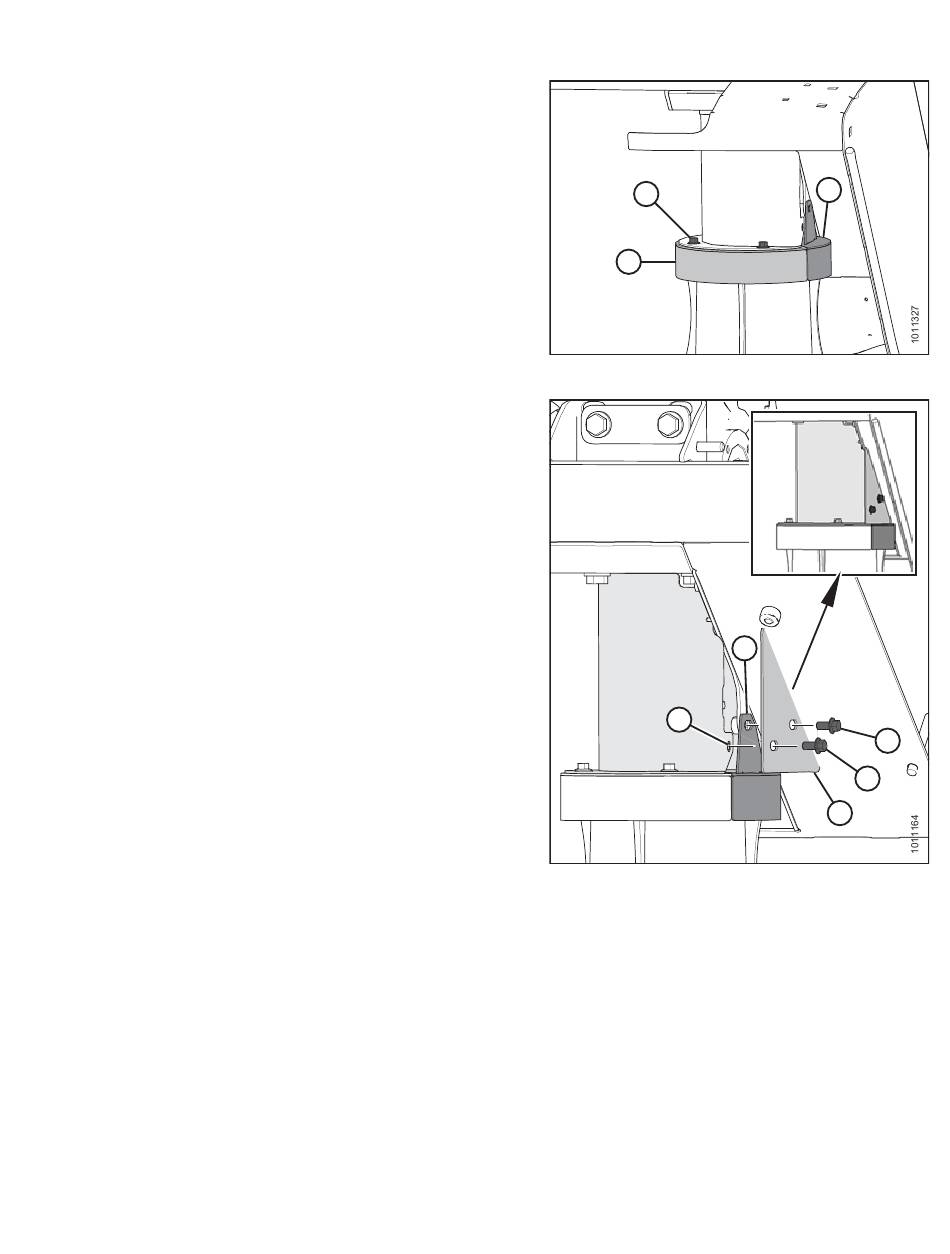

Figure 4.164: Blindage de la transmission
Figure 4.165: Blindage de la transmission
209
A
B
C
E
C
B
D
A
Révision A
