Installation du rideau interne de la barre de coupe

1. Ouvrez les portes de barre de coupe. Pour des instructions,
voir 3.3.1 Ouverture des portes de barre de
coupe– Amérique du Nord, page
2. Installez le rideau sur les goujons soudés et filetés du
bouclier central, installez les deux supports (B) du rideau, et
fixez-les avec quatre écrous (A).
3. Serrez la visserie à 28 Nm (21 pi-lbf).
IMPORTANT:
Pour éviter d'endommager les tiges filetées, ne serrez PAS
trop les écrous.
4. Fixez les deux supports (A) du rideau au bouclier central à
l'aide des deux vis de carrosserie M10 (B) et des écrous.
5. Serrez les boulons (B) à 39 Nm (29 pi-lbf).
215225
MAINTENANCE ET ENTRETIEN
38.
144

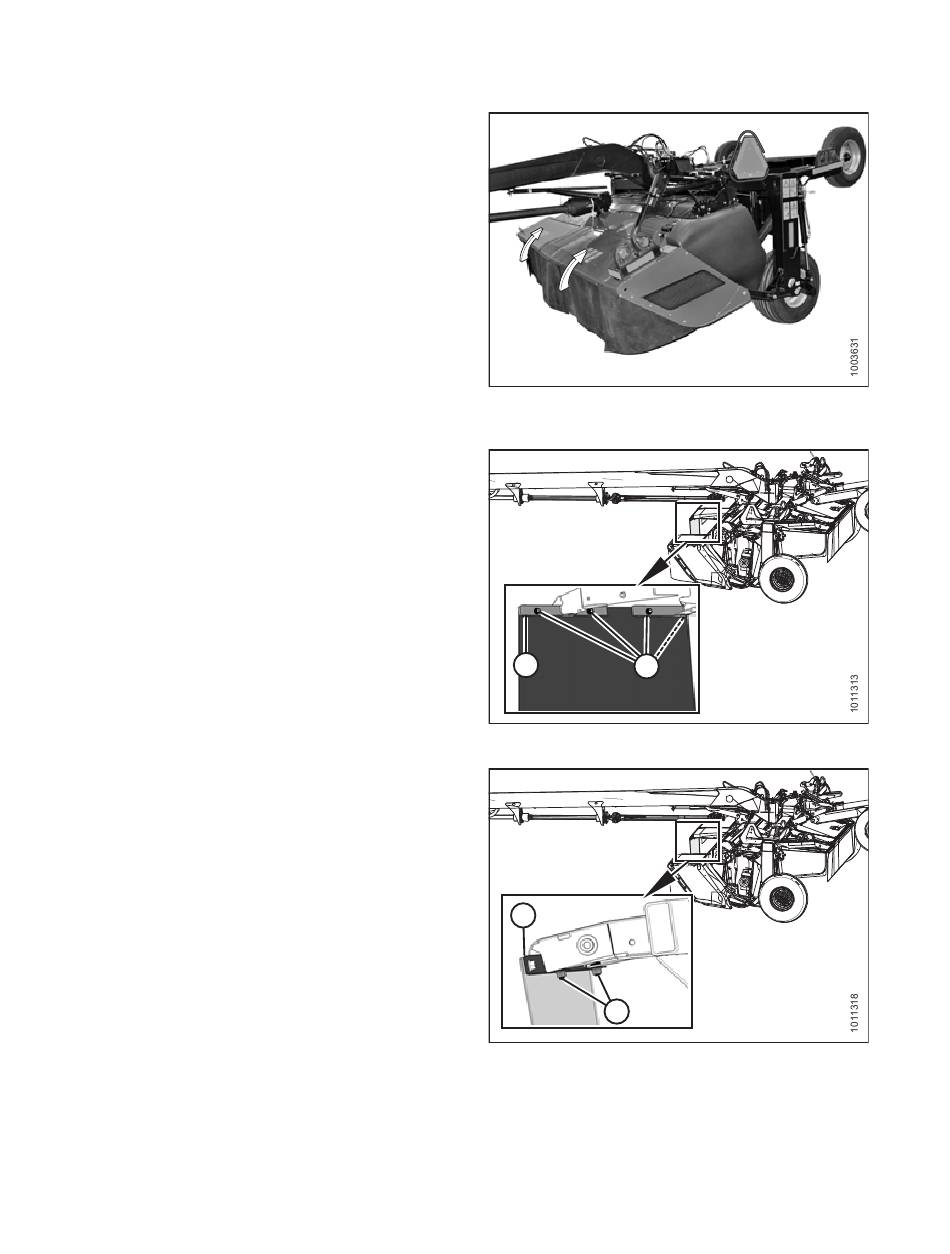

Figure 4.27: Portes de barre de coupe – PT R113
illustré
B
A
Figure 4.28: Rideau interne et supports
A
B
Figure 4.29: Rideau intérieur fixé au faucheuse à
disques
