2. Retirez la transmission (A) sur laquelle la protection va être
retirée. Pour obtenir des instructions, reportez-vous à l'une
des procédures suivantes :
•
Retrait de la transmission primaire, page 228
•
Retrait de la transmission de l'attelage, page 231
•
Retrait de la transmission de l'embrayage, page 239
3. Retirez les trois vis cruciformes autotaraudeuses (A) du
cône de base (B).
4. Retirez le cône de base (A) et la gaine rigide de
protection (B) de la transmission (non représentée) et le
cône externe (C).
215225
MAINTENANCE ET ENTRETIEN

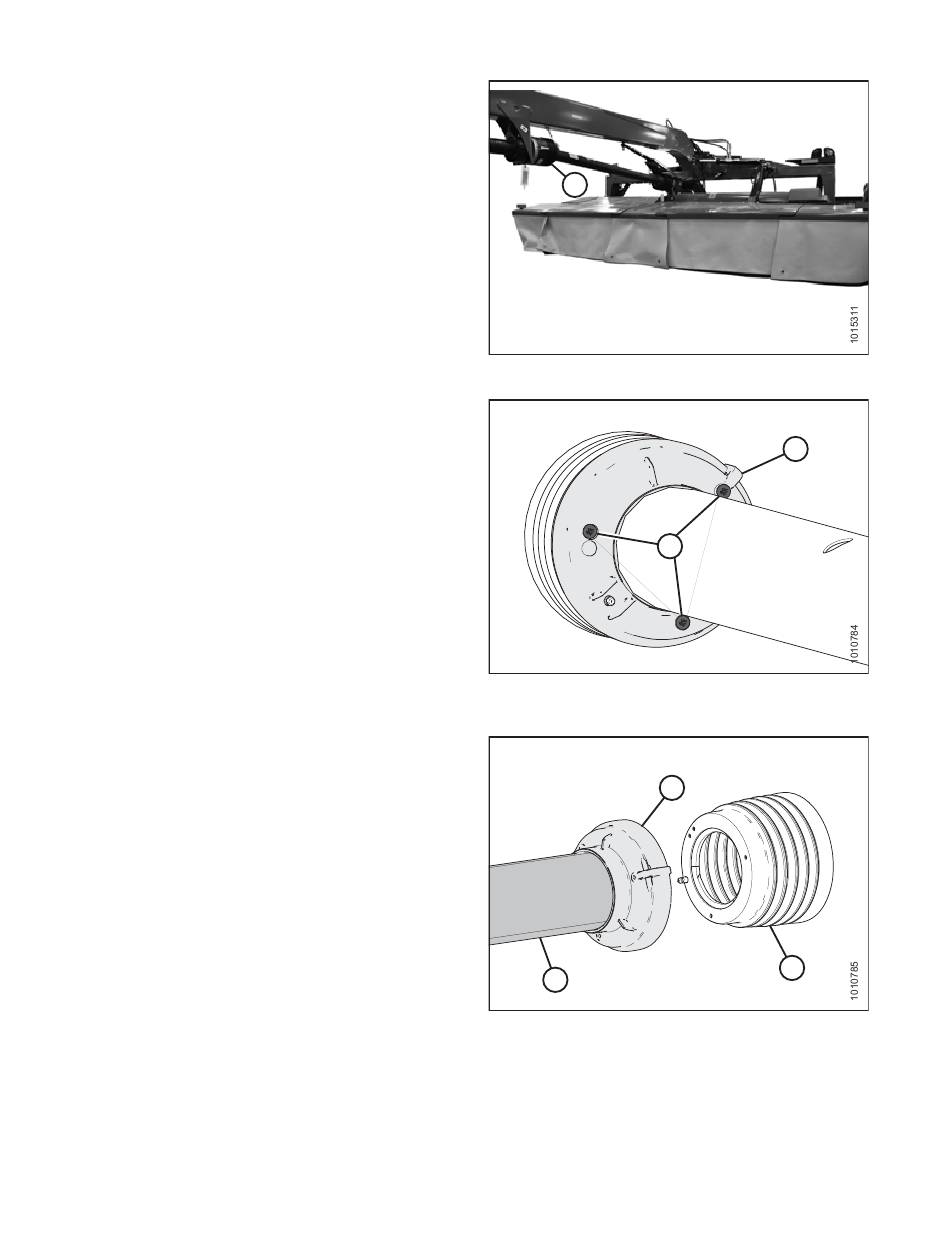

Figure 4.263: Transmission
Figure 4.264: Vis cruciformes installées sur le
cône de base
Figure 4.265: Cône de base et tube de protection
séparés du cône externe
252
A
A
A
B
B
C
