Inspection Des Plaques De Changement Rapide - MacDon R113 Manuel D'opération

2. Nettoyez soigneusement l'espace autour et entre les
boulons de retenue et la plaque de changement rapide.
3. Enlevez la lame.
4. Mettez la jauge (A) sur le boulon de retenue et faites-la
pivoter à 90 degrés.
NOTE:
• S'il n'est PAS possible de faire glisser la jauge sur le
boulon de retenue pendant la rotation, c'est que le
boulon de retenue est toujours en état de
fonctionnement.
• S'il est possible de faire glisser la jauge sur le boulon de
retenue pendant la rotation, c'est que le boulon de
retenue doit être remplacé sans délai.

Inspection des plaques de changement rapide

On vérifie l'épaisseur du matériau des boulons de retenue et de la plaque de changement rapide à l'aide de la jauge
fournie.
DANGER
Pour éviter des blessures graves voire mortelles, à cause d'une plaque de changement rapide usée, vérifiez l'état des
plaques avant et après chaque utilisation. La limite d'usure de la plaque de changement rapide est atteinte lorsque la
jonction d'application est usée en un point. La limite d'usure doit être vérifiée avec la jauge (A)
1. La jauge (A) est située sur l'outil de changement (B).
NOTE:
On utilise la partie (C) de la jauge pour vérifier l'épaisseur
du matériau des boulons de retenue ; la partie (D) sert à
vérifier le rayon extérieur de la plaque de changement
rapide.
215225
MAINTENANCE ET ENTRETIEN

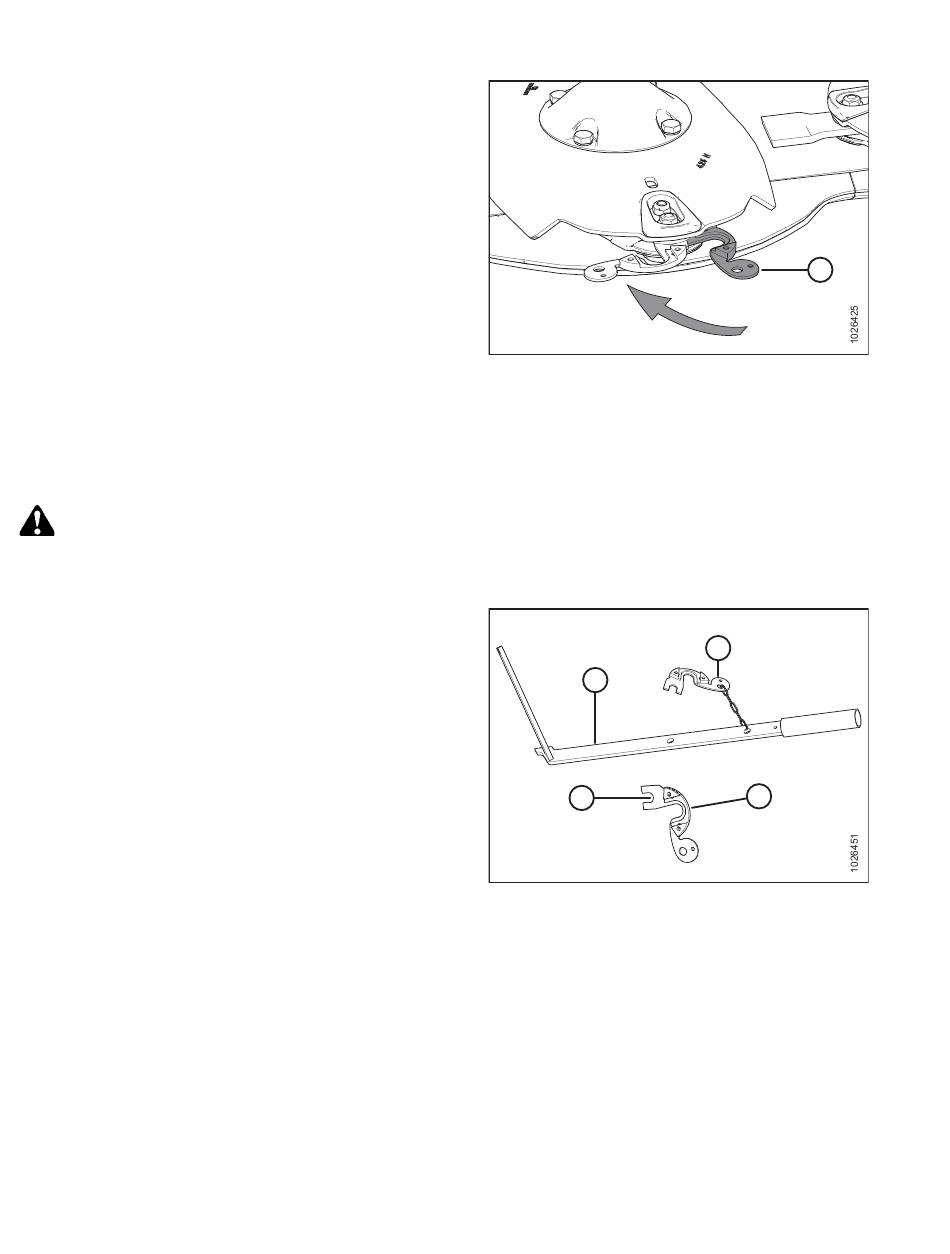

Figure 4.87: Vérification des boulons de retenue
Figure 4.88: Outil de changement et jauge
176
A
B
D
C
A
Révision A
