3.6 Dimensions

L'OLS a les dimensions suivantes :

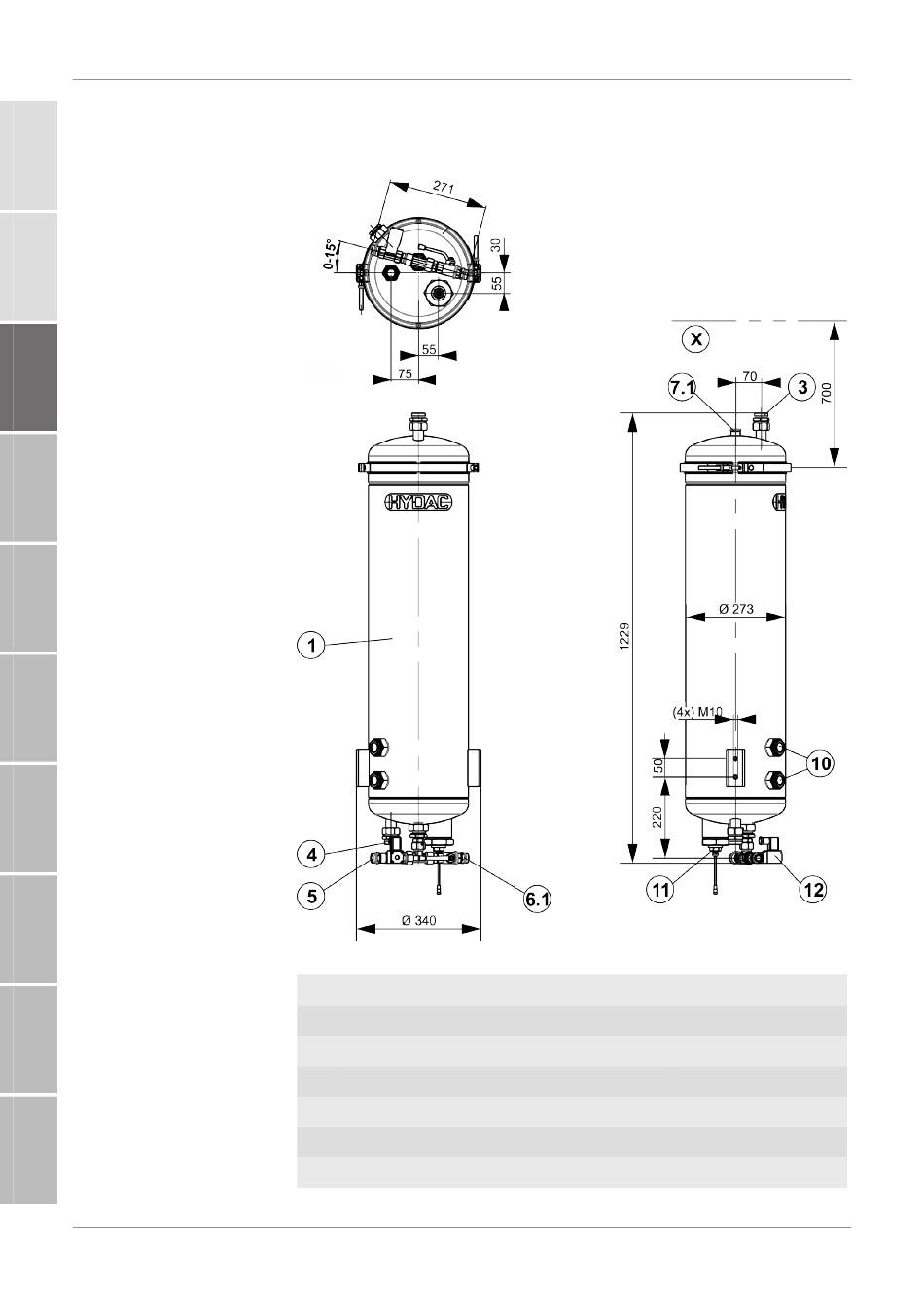

Fig. 3: Dimensions en mm
1 Corps de coalescence
3 Entrée d'huile
4 Sortie d'huile
5 Vidange d'eau
6.1 Vidange
7.1 Purge
10 Verre-regard limite de phase
HYDAC FILTER SYSTEMS GMBH
INLET OIL
OUTLET OIL
DRAIN WATER
DRAIN
VENT
