3.8 Composants

MoWa OLS10-Z-x 4573340 fr web
L'OLS comporte les composants suivants :

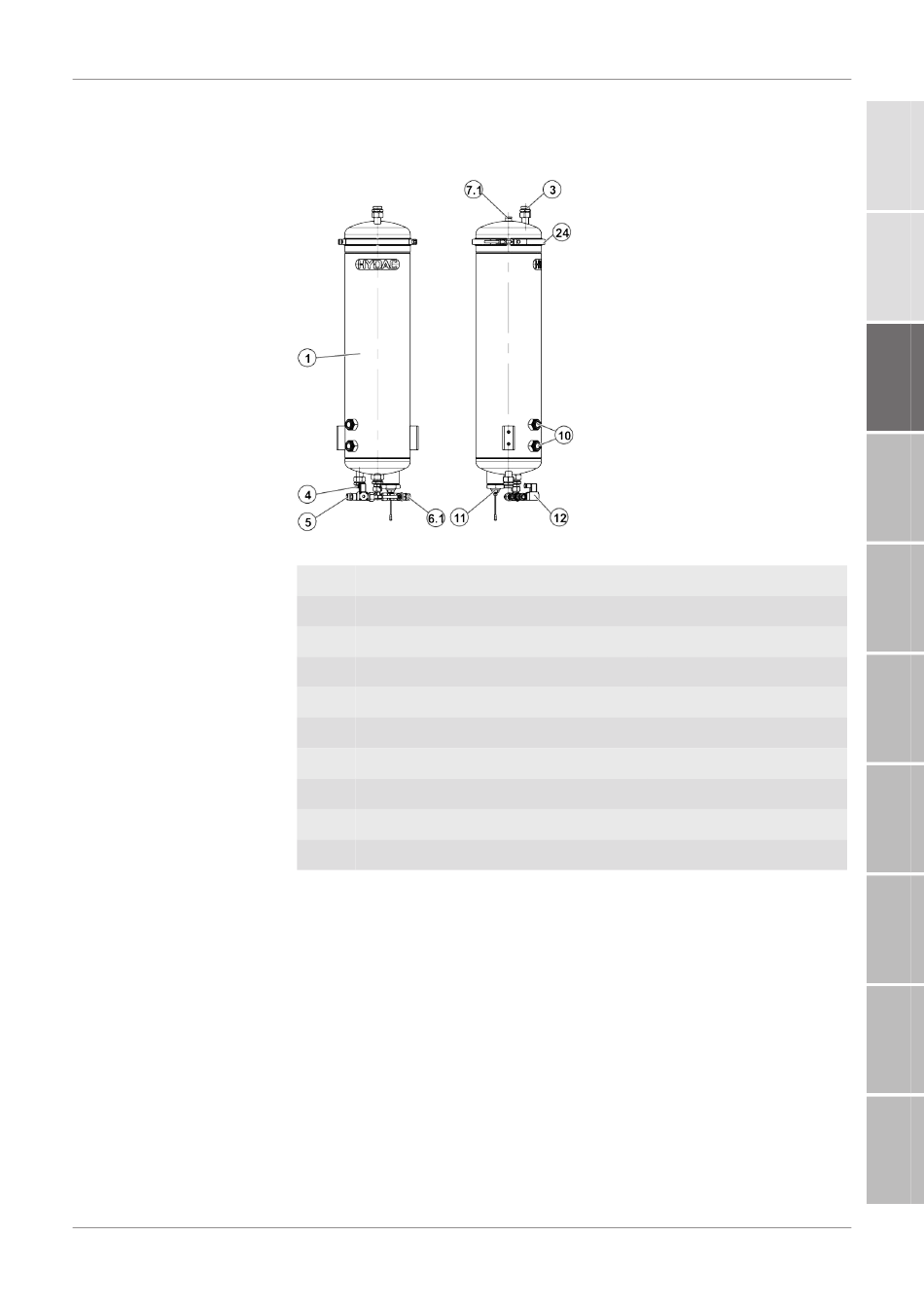

Fig. 5: Composants de l'OLS 10/Z avec vidange automatique de l'eau
1 Corps de coalescence
3 Entrée d'huile
4 Sortie d'huile
5 Vidange d'eau
6.1 Vidange
7.1 Purge - Corps du filtre coalesceur VENT
10 Verre-regard limite de phase
11 Capteur d'eau
12 Vanne d'évacuation d'eau
24 Bride de fixation
