– Posez la conduite de refoulement aussi loin que possible du
point d'aspiration afin d'assurer le mélange optimal du contenu
du réservoir.
La perte de pression dans une conduite hydraulique dépend des
facteurs suivants :
– Débit
– Viscosité cinématique
– Dimension de la conduite
– Densité du fluide
Pour les huiles hydrauliques à base d'huile minérale, la perte de
pression peut se calculer approximativement comme suit :

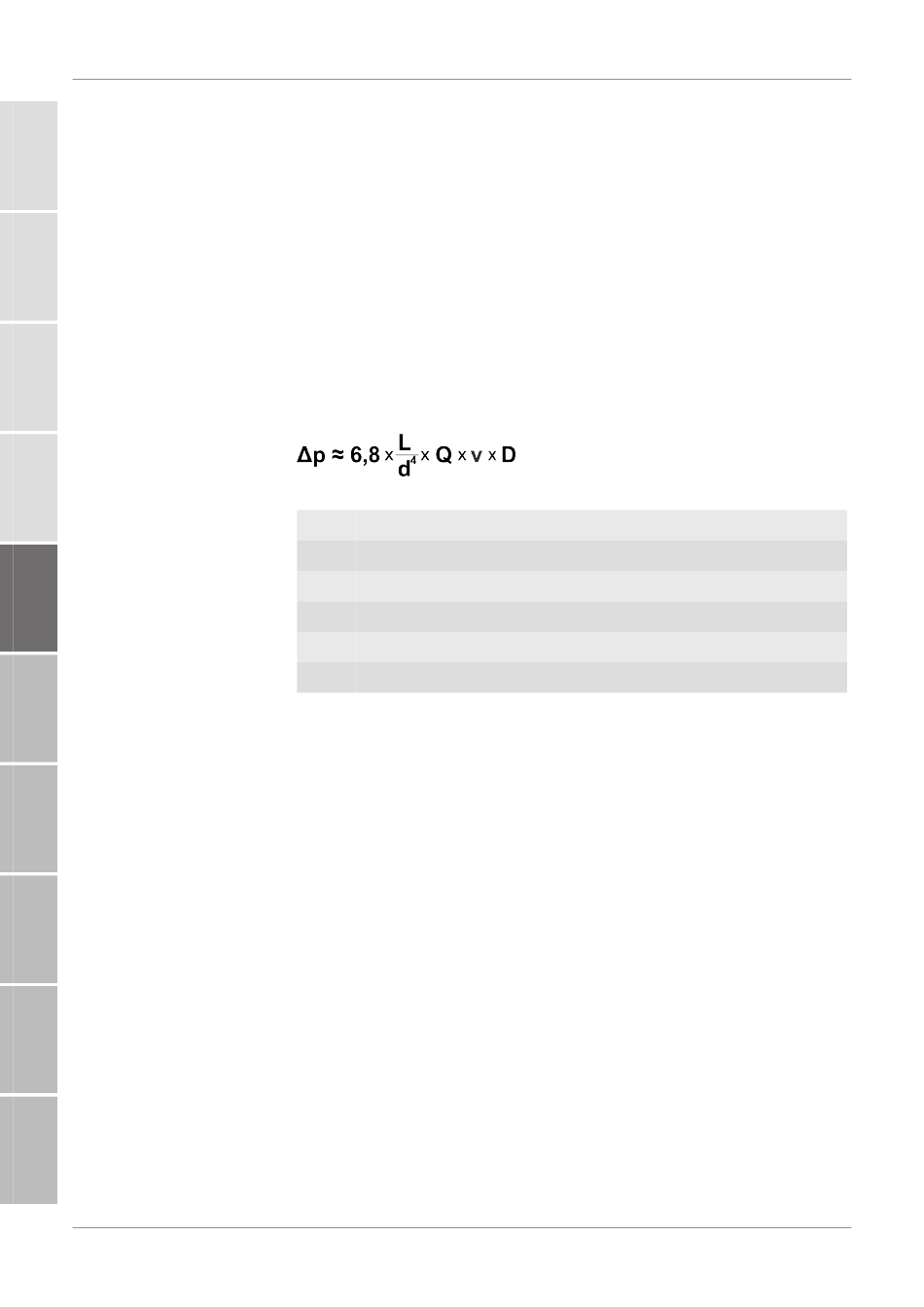

Fig. 9: Formule perte de pression
Δp Différence de pression
L Longueur de conduite
d Diamètre intérieur de la conduite
Q Débit
ν Viscosité cinématique
D Densité
La densité de l'huile hydraulique à base d'huile minérale est de ≈
0,9 kg/dm³.
Cette formule s'applique aux tuyaux droits. Veuillez noter, particu-
lièrement pour le raccord côté aspiration que les raccords à vis
supplémentaires et les coudes de tubulure augmentent la diffé-
rence de pression.
Lors du branchement hydraulique, veillez aux points suivants :
– La différence de hauteur du produit par rapport au niveau
d'huile dans le réservoir doit être la plus faible possible.
– Utilisez uniquement un tuyau d'aspiration adapté à une dépres-
sion de ≥ -0,5 bar (p. ex. -1 bar).
– Evitez tous rétrécissements dans les conduites de raccorde-
ment. Ce qui réduit la puissance et augmente le risque de cavi-
tation.
– Veillez à ce que le diamètre nominal de la conduite de raccor-
dement corresponde au moins à la section du filet du raccord.
HYDAC FILTER SYSTEMS GMBH
[bar]
[m]
[mm]
[l/min]
[mm²/s]
[kg/dm³]
