3 | Corps de filtre - Vue d'ensemble
28 / 76

3.6 Dimensions

Dans ce chapitre, vous trouverez les schémas avec les dimen-
sions des différentes versions du groupe de filtration/du corps
du filtre.

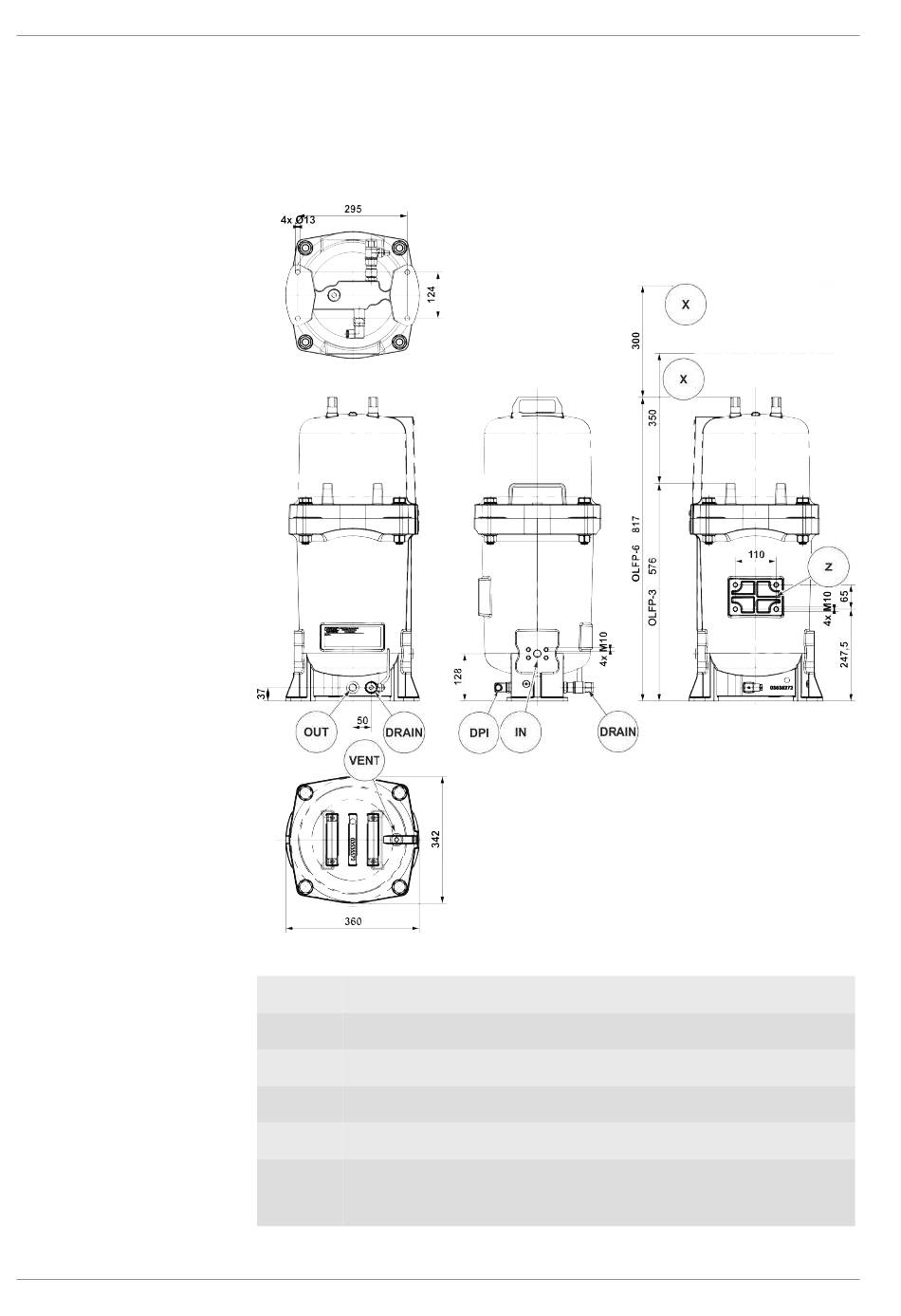

Fig. 6: Dimensions de l'OLFP-3/Z-... / OLFP-6/Z-...
IN Entrée
OUT Sortie
DPI indicateur d'encrassement
DRAIN vidange
VENT Purge d'air
X Espace de démontage nécessaire pour l'élément fil-
trant
