INTRODUCTION
DESCRIPTION DU CAHIER DES CHARGES:
Cette chaudière électrique murale est disponible en 7 modèles
FR
• Les modèles en monophasé 09 et 15 sont alimentés en 230 V.
• Les modèles en triphasé 09, 15, 22, 28 et 36 sont alimentés en 400 V.
NL
La puissance de chacun de ces modèles peut être ajustée en
agissant sur les pontages du bornier de commande.
MODÈLES
ES
E-Tech W 09 - Monophasé
E-Tech W 15 - Monophasé
E-Tech W 22 - Triphasé
IT
E-Tech W 22 - Triphasé
E-Tech W 36 - Triphasé
HABILLAGE
La chaudière est revêtue d'un habillage en acier soumis à un procédé
de dégraissage et de phosphatation avant d'être peint par projection
DE
de poudre et cuit au four à 220°C.
CORPS DE CHAUFFE
Le corps de chauffe contenant le fluide primaire est réalisée en acier
STW 22 de forte épaisseur. Celui-ci est testé sous pression de 4.5 bar
PL
(Pression de service maximale = 3 bar).
ÉLÉMENTS CHAUFFANTS
Ces éléments sont amovibles et fixés par presse-étoupes sur le dessus
du corps de chauffe de la chaudière. Réalisés en acier inoxydable
RU
Incoloy 800, ils assurent une longévité et une résistance à la corrosion
exceptionnelles.
ÉQUIPEMENT
La chaudière est livrée prête à être installée dans un circuit de
chauffage central, avec notamment un vase d'expansion de 10
litres, un thermomanomètre, une soupape de sécurité, une sécurité
manque d'eau, un circulateur et un purgeur d'air automatique.
Le thermostat de contrôle interne de température est de type à deux
étages, ce qui permet une adaptation de la puissance en fonction du
besoin réel de chaleur.
fr
4
RÉGULATION
Il est possible d'intégrer un régulateur climatique sur le tableau de
commande.
RACCORDEMENT ÉLECTRIQUE
La chaudière nécessite deux alimentations électriques distinctes,
une pour le circuit de commande et une pour la puissance.
Le circuit de commande est protégé par un disjoncteur magnéto-
thermique de 3 A

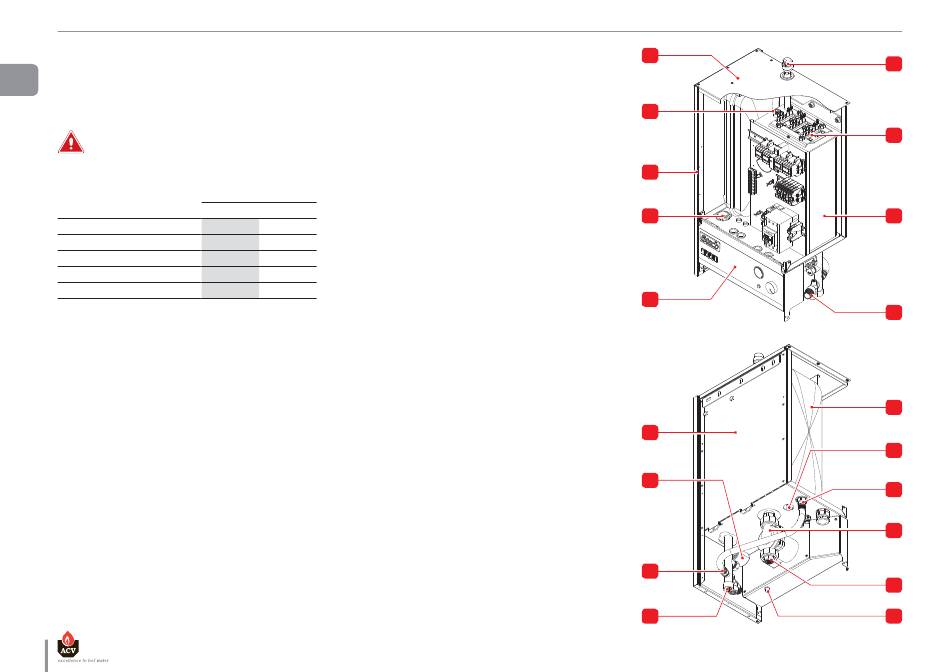

LÉGENDE
Puissance ajustable
1.
Couvercle supérieur
MIN
MAX
2.
Doigt de gant
3.
Jaquette latérale
5.6 kW
8.4 kW
4.
Presse-étoupe d'alimentation
9.6 kW
14.4 kW
5.
Tableau de commande
14.4 kW
21.6 kW
6.
Purgeur automatique
14.4 kW
28.8 kW
7.
Éléments électriques
18 kW
36 kW
8.
Corps de chauffe
9.
Soupape de sécurité
10. Panneau arrière
11. Pressostat de sécurité manque d'eau
12. Raccordement du vase d'expansion
13. Retour chauffage
14. Vase d'expansion
15. Soupape du vase d'expansion
16. Circulateur
17. Départ chauffage
18. Thermostat de sécurité manuel
E-Tech W : 664Y6500 • B
1
2
3
4
5
10
11
12
13
6
7
8
9
14
15
12
16
17
18
