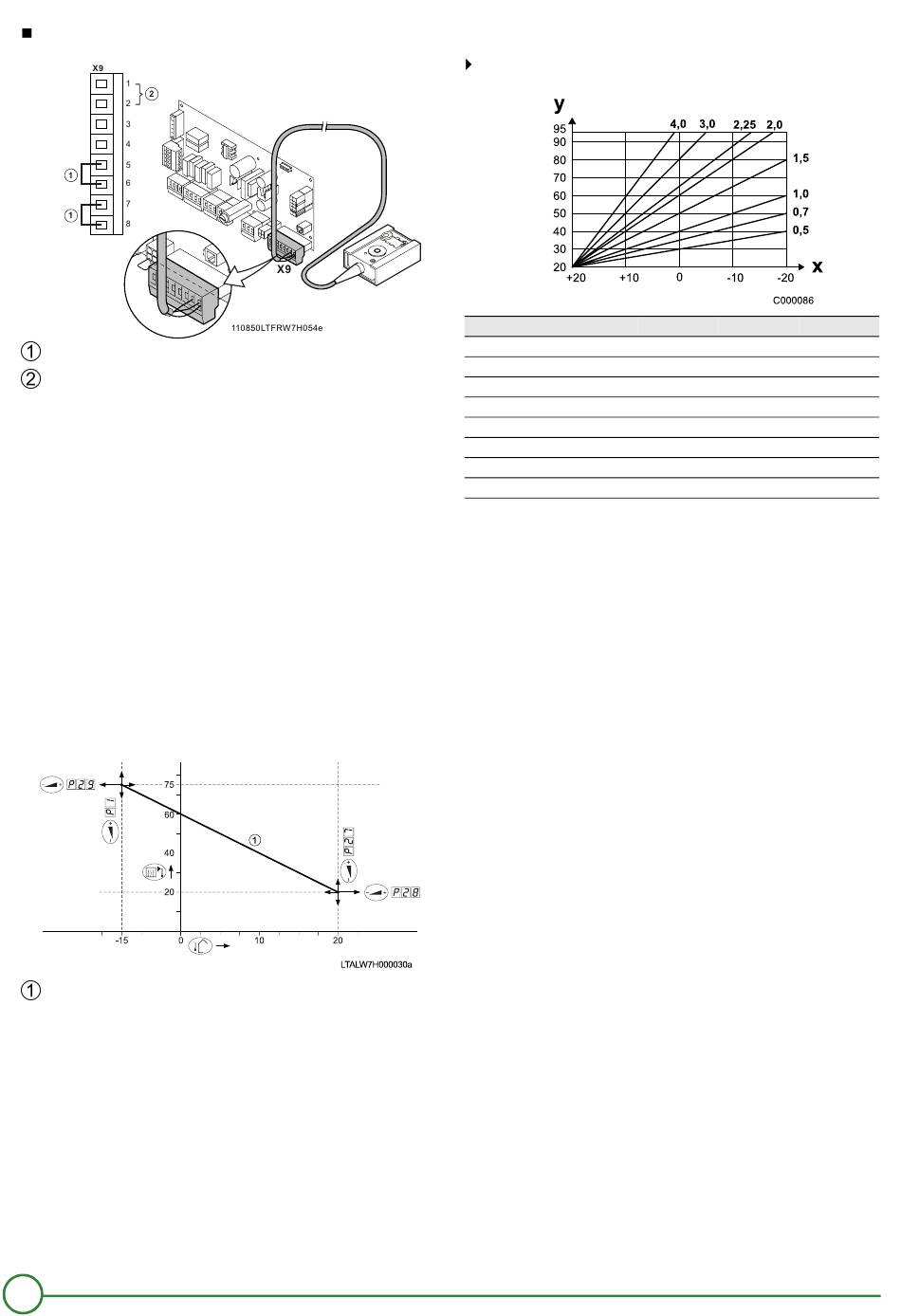

Raccordement sonde température extérieure
: Pont existant
: Raccordement de la sonde extérieure
Une sonde de température extérieure peut être raccordée aux
bornes 1 et 2 du connecteur X9. Raccorder le fil de protection au
connecteur 1 du bornier X9.
La chaudière régulera la sortie à l'aide du point de réglage de la
courbe de chauffe interne :
- Point de réglage minimum de la température = -15 °C
- (Paramètre de réglage P29, de 0 à -30 °C)
- Point de réglage maximum de la température = 20 °C
- (Paramètre de réglage P28, de 0 à 40 °C)
- Point de réglage de la température de départ à une température
extérieure maximale = 20 °C
- (Paramètre de réglage P27, de 0 à 60 °C)
- Point de réglage de la température de départ à une température
extérieure minimale = 20 °C
- (Paramètre de réglage P1, de 20 à 85 °C)
: Réglage d'usine
42
Exemples de correspondance des réglages pentes/
températures
Pente
0,5
0,7
1
1,5
2
2,25
3
4
GMR 1000 Condens
P1
P27
P28
40
20
20
50
20
20
60
20
20
75
20
20
75
20
20
75
20
20
75
20
20
75
20
20
17/12/07 - 300015878-001-A
P29
-20
-20
-20
-17
-8
-4
2
6
