Urmet Mikra2 1784/1 Notice D'installation Et Utilisateur page 69

VD.007 = Bouton d'appel a l'étage
VV.008a - Régler le dip-switch "CODE"
VV.008b - Régler le dip-switch "CODE"
VV.008c - Régler le dip-switch SW3

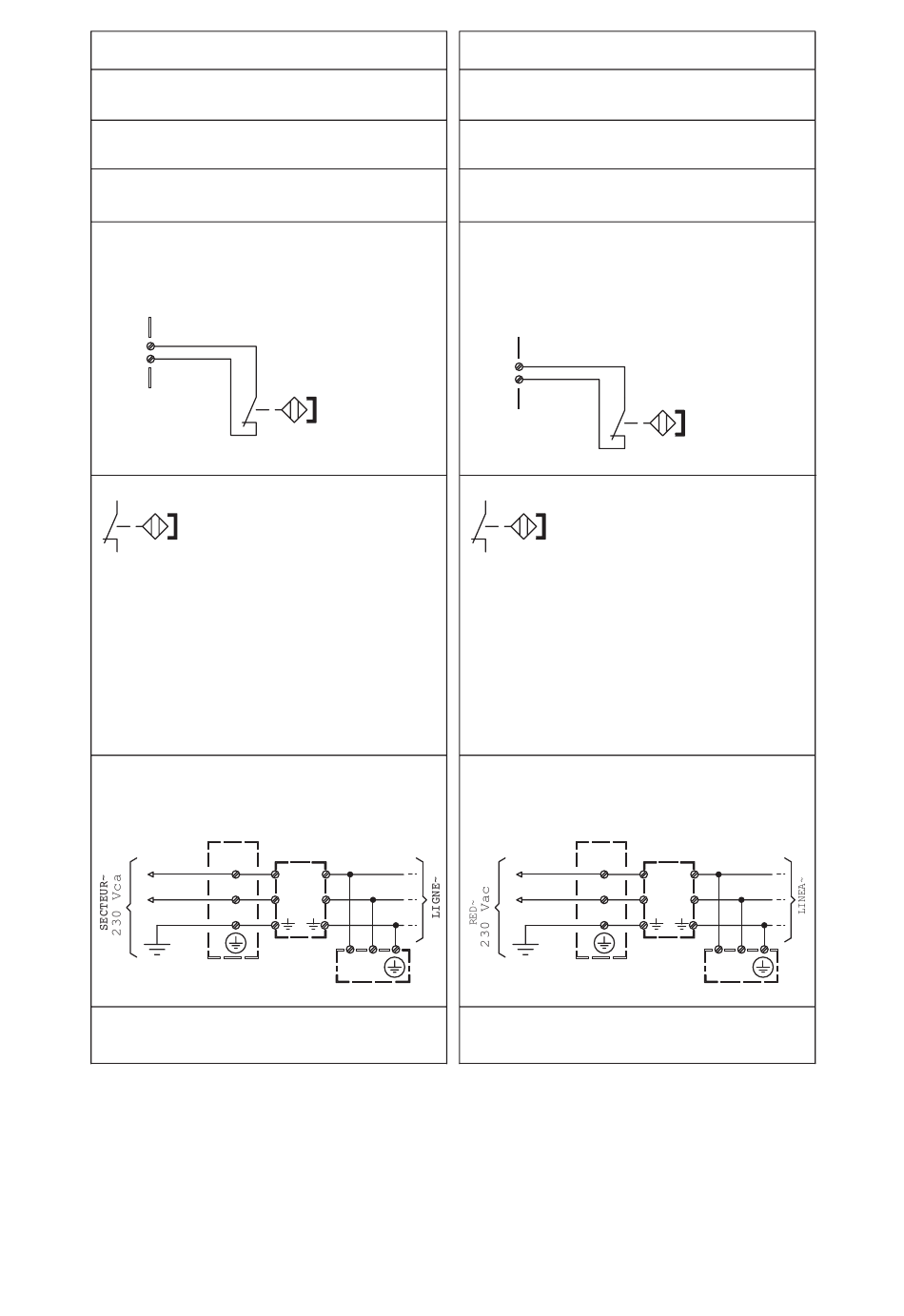

VV.013 - Pour utiliser le service
signalant que la porte ouverte sur les
dispositifs prévus à cet effet, il
faut faire le branchement suivant sur
le poste d'appel.
SP
SP
(#)
- Portes en bois
- Portes de fer
- Portes en aluminium
- Portes blindées
VX.008 (rev.A) - Connecter les
appareils à un filtre et à un
dispositif de protection pour
la ligne d'alimentation.
(PHASE)
L
(NEUTRE)
N
MASSE
VX.037 - Sur le dispositif, porter le
DS1784-001
sur " 0 "
sur " 1 "
pour avoir l'"ID" égal à "1"
(#)
CONTACT NC =
PORTE FERMÉE
Service disponible
uniquement avec les
videophones prévus.
CONTACT MAGNETIQUE POUR :
Réf.1033/701
Ou bien Réf.1033/702
Ou bien Réf.1033/703
Ou bien Réf.1033/711
Ou bien Réf.1033/713
Réf.1033/706
Réf.1033/716
Réf.1033/704
Ou bien Réf.1033/714
Réf.1332/86
FILTRE
L
1 1
N
2 2
IN OUT
L
Réf.1382/85
PROTECTION
UTILISATEUR
cavalier/dip-switch Z sur: ON
VD.007 = Pulsador de llamada al piso
VV.008a - Configurar el interruptor dip
VV.008b - Configurar el interruptor dip
VV.008c - Configurar el interruptor dip
VV.013 - Para poder disponer del
servicio de señalización de "puerta
abierta" en los dispositivos
predispuestos, es necesario realizar
en el puesto de llamada la siguiente
conexión.
SP
SP
(#) Servicio disponible
- Puertas de madera
- Puertas de hierro
- Puertas de aluminio
- Puertas blindadas
VX.008 (rev.A) - Conectar los equipos
a un filtro y a un dispositivo de
protección para la línea de
alimentación.
(FASE)
L
(NEUTRO)
N
TIERRA
N
VX.037 - En el dispositivo, colocar el
puente/interruptor dip Z en la posición: ON
"CODE" con el número "0"
"CODE" con el número "1"
SW3 para tener "ID" igual a "1"
(#)
CONTACTO NC =
PUERTA CERRADA
solo con videointerfonos
preparados.
CONTACTO MAGNÉTICO PARA:
Ref.1033/701
o bien Ref.1033/702
o bien Ref.1033/703
o bien Ref.1033/711
o bien Ref.1033/713
Ref.1033/706
Ref.1033/716
Ref.1033/704
o bien Ref.1033/714
Ref.1332/86
FILTRO
L
1 1
N
2 2
IN OUT
L
Ref.1382/85
PROTECCIÓN
USUARIO
N
69
