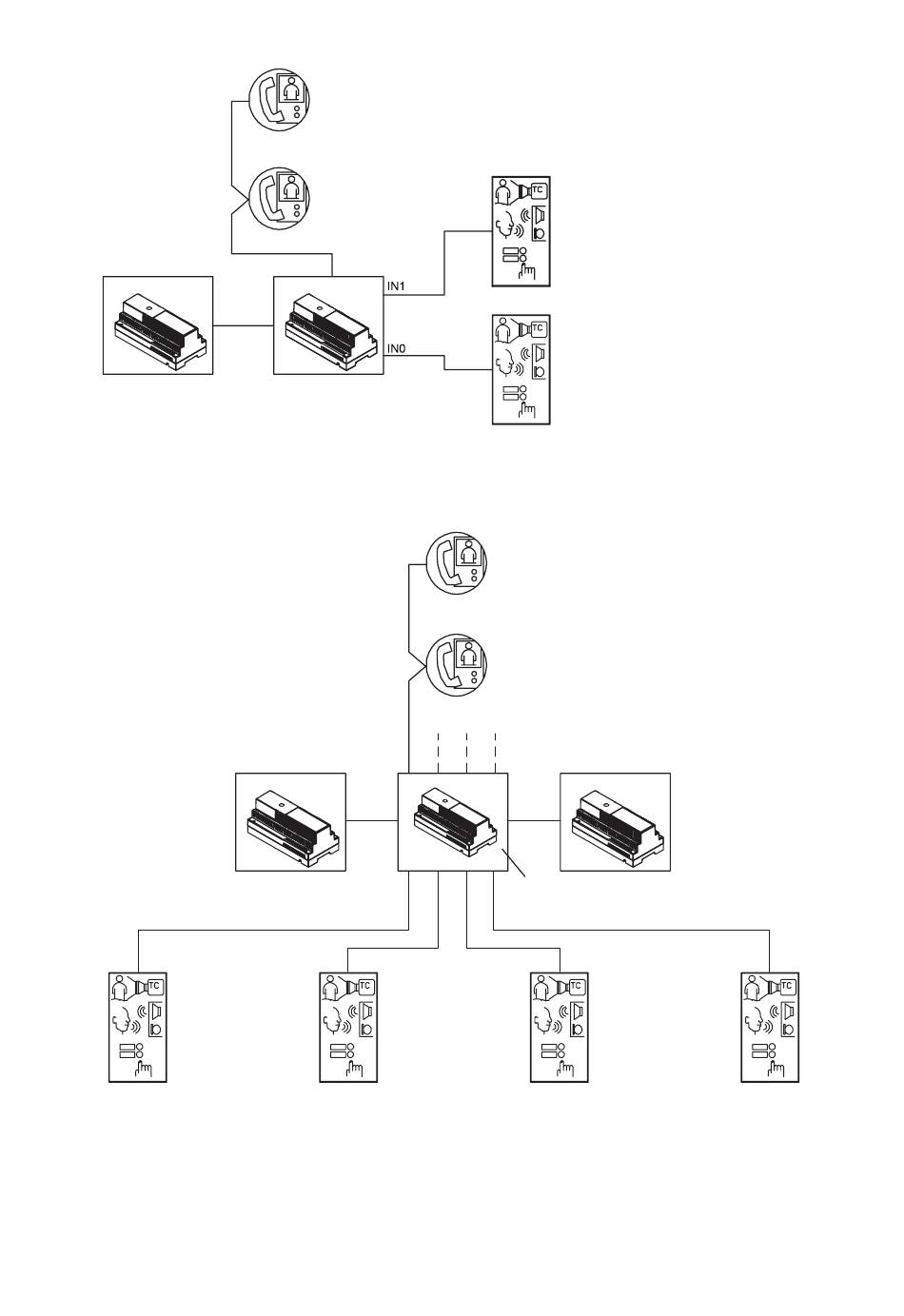

Impianto bifamiliare con doppia postazione di chiamata
Alimentatore
2Voice
Impianto bifamiliare con 4 postazioni di chiamata principali
Postazione
di chiamata
ID = 0
SW4 dip 1 = OFF
(principale)
SW4 dip 6 = ON
(bifamiliare)
DS1784-001
Posto interno
Utente 1
CODE = 1
INT = 0
Posto interno
Utente 0
CODE = 0
INT = 0
LINE 1
Interfaccia
di colonna
Sch. 1083/50
ID = 0
1
IN0 IN1 IN2 IN3
Alimentatore
2Voice
Postazione
di chiamata
ID = 1
SW4 dip 1 = OFF
(principale)
SW4 dip 6 = ON
(bifamiliare)
"B"
Postazione di chiamata
ID = 1
SW4 dip 1 = OFF (principale)
SW4 dip 2 = ON (indirizzo 1)
SW4 dip 6 = ON (bifamiliare)
Postazione di chiamata
ID = 0
SW4 dip 1 = OFF (principale)
SW4 dip 2 = OFF (indirizzo 0)
SW4 dip 6 = ON (bifamiliare)
"A"
Posto interno
Utente 1
CODE = 1
INT = 0
Posto interno
Utente 0
CODE = 0
INT = 0
2 3 4
Interfaccia posti
esterni Sch. 1083/75
Postazione
di chiamata
ID = 2
SW4 dip 1 = OFF
(principale)
SW4 dip 6 = ON
(bifamiliare)
Alimentatore
2Voice
Postazione
di chiamata
ID = 3
SW4 dip 1 = OFF
(principale)
SW4 dip 6 = ON
(bifamiliare)
