Risque d'incendie
■
Ne pas faire fonctionner l'appareil si les limiteurs
(interrupteurs de limites supérieures) sont dérivés
(contournés).
■
Utiliser l'appareil alors que les limiteurs sont dérivés
peut entrainer une surchauffe du système, pouvant
résulter en incendie ayant pour effet d'endommager
l'appareil ainsi que de causer des dommages
matériels.
Cet appareil est muni de deux limiteurs l'un est situé sur la
chambre de combustion et l'autre sur le boîtier du
ventilateur. En cas de surchauffe, l'un de ces limiteurs
entre en fonction, coupant ainsi le courant à la valve de
commande de gaz. L'on doit réarmer le limiteur en
appuyant fermement sur son bouton. Chacun des limiteurs
devrait faire l'objet d'une vérification au moins une fois l'an,
soit au moment de nettoyer l'appareil à fond.

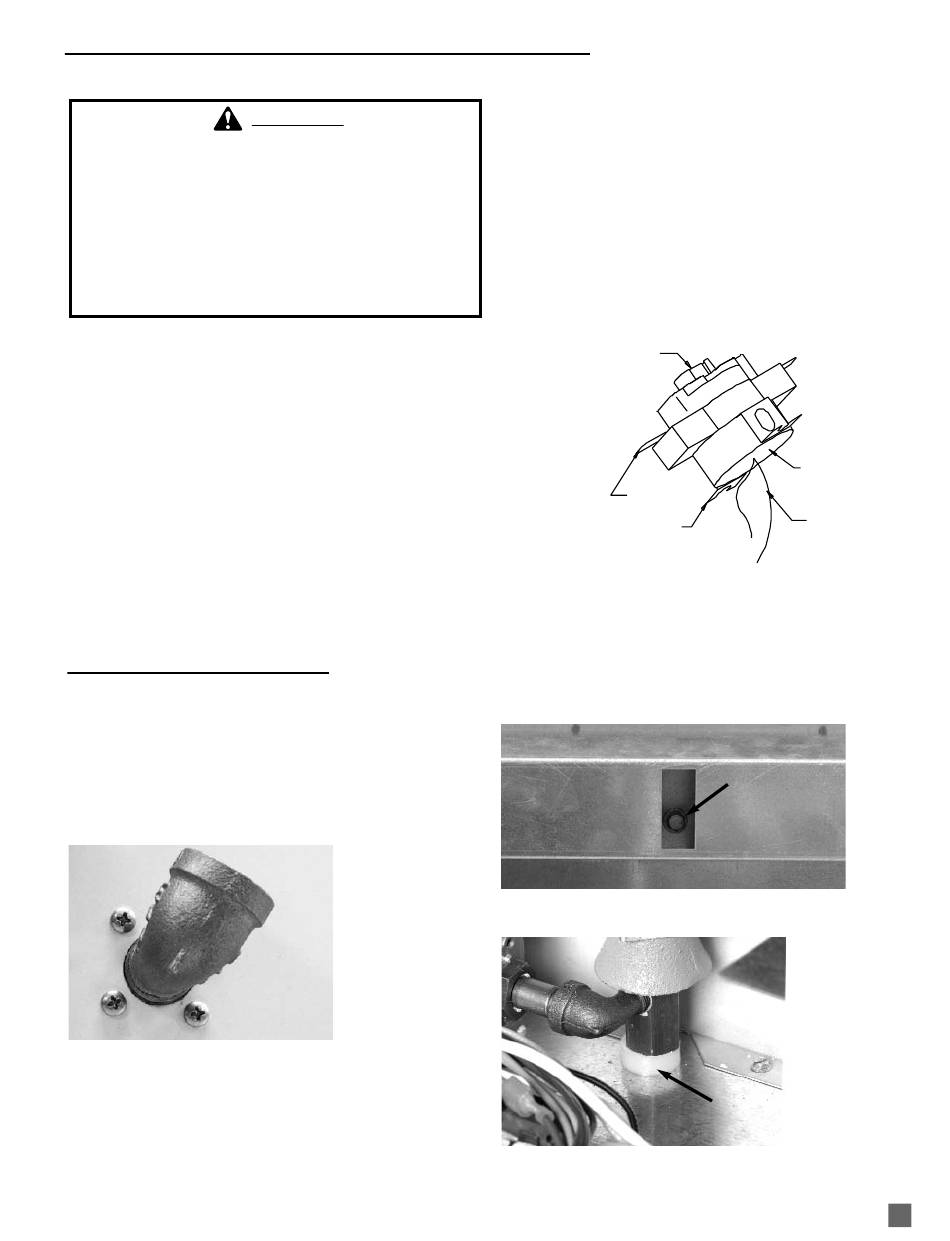

1. Retirer l'un des deux limiteurs.
2. En tenant le limiteur par l'une de ses pattes de
fixation, appliquer une petite flamme nue au capteur
situé sur l'arrière du limiteur. Prendre soin de ne pas
faire fondre le boîtier de plastique du limiteur, en
testant l'appareil.
1. Ouvrir le panneau d'accès situé du côté du brûleur et
débrancher la connexion du boyau du gaz.
2. Enlever le raccord coudé et les deux vis de fixation
situés sur la prise d'entrée de la valve de commande
de gaz. Voir l'illustration 21.
FIG. 21
3. Retirez la vis de fixation du brûleur sous la base de
l'appareil de chauffage. Pour les appareils de
chauffage Premier 170, la vis est accessible par une
ouver ture présente sur la patte de soutien de
l'appareil de chauffage. Utilisez une clé à cliquet
comportant une rallonge et un embout de 9/16 po.
Voir l'illustration 22. Pour le modèle TS080, retirez
également l'espaceur situé entre la base de l'appareil
de chauffage et le brûleur. Voir l'illustration 23.
ATTENTION
ORIFICE DU BRÛLEUR ET VALVE DE COMMANDE DU GAZ
VERIFICATION DES LIMITEURS
A REENCLENCHEMNENT MANUEL
3. Après quelques instants, un ''pop'' audible devrait
être entendu afin d'indiquer que les éléments de
contact se sont ouverts.
4. Permettre au limiteur de se refroidir pendant environ
une (1) minute avant d'appuyer fermement sur le
bouton de réarmement situé sur le limiteur.
5. S'assurer de la continuité électrique entre les bornes
du limiteur afin de s'assurer que les élements de
contact se sont fermés.
FIG. 20
BOUTON DE REARMEMENT
RESET BUTTON
BORNE
TERMINAL
PATTE DE FIXATION
MOUNTING
LEG
FIG. 22
FIG. 23
SURFACE DE CAPTEUR
SENSING
SURFACE
FLAMME
FLAME
BOULON
RONDELLE
D'ESPACEMENT
