Manuel système
C79000-G8577-C199-07
Nota
L'adresse de début de la carte d'entrées analogiques doit être un multiple du double
du nombre de voies.
8 voies : 0, 16, 32, 48, ... 240
16 voies : 0, 32, 64, 96, ... 224
L'accès à une entrée (voies 0 à 7 ou 0 à 15) d'une carte est possible en indiquant
dans le programme la sous-adresse correspondante.
La sous-adresse d'une entrée se calcule de la manière suivante à partir de l'adresse
de début de la carte :
Adresse de début + 2 x n
Exemple
Carte à 8 ou 16 entrées analogiques

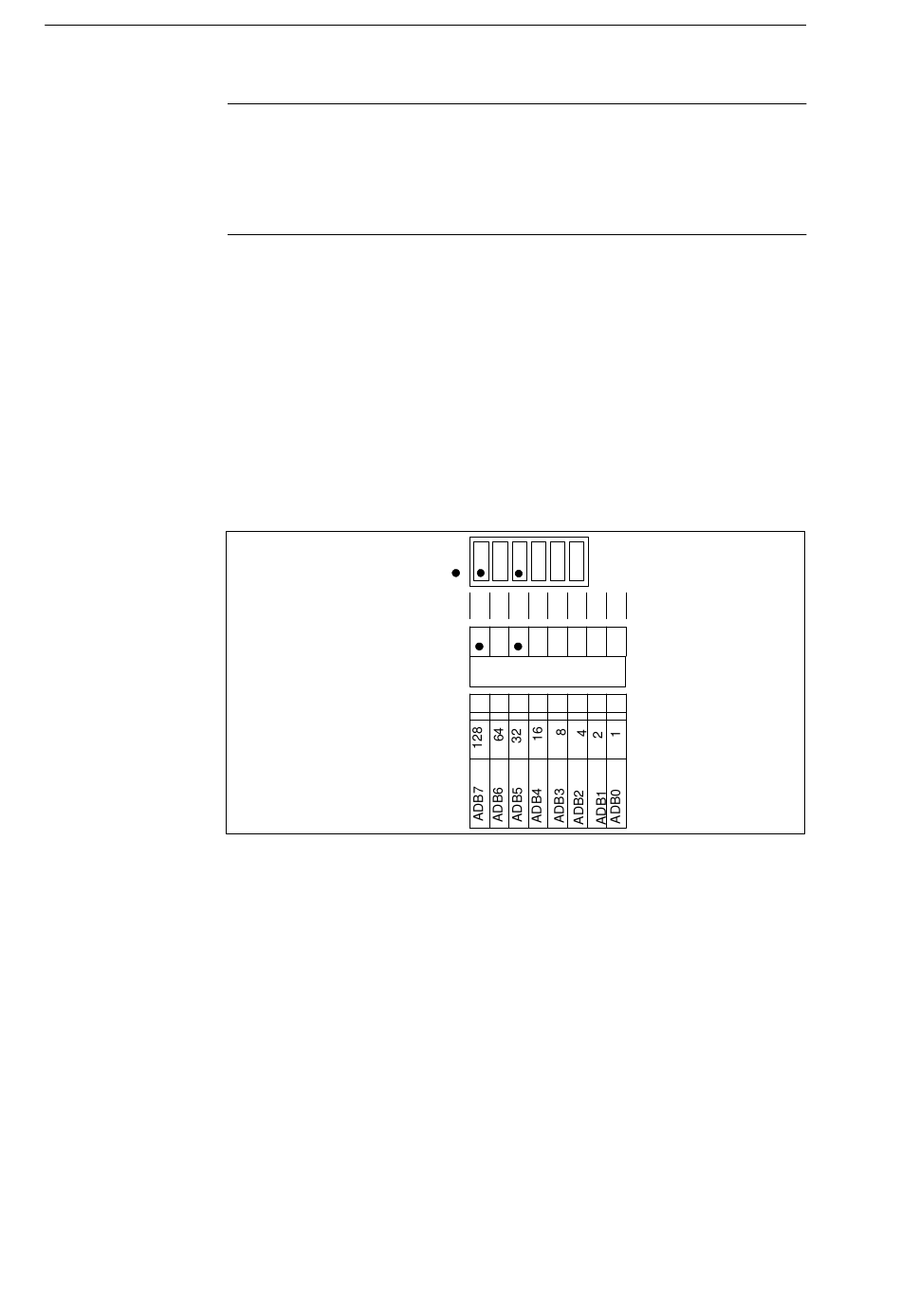

L'adresse est égale à la somme des valeurs réglées avec les interrupteurs à bascule :
160 = 128 + 32 = 2
Interrupteur
en position EF (enfoncé)
Une carte à 8 ou 16 entrées (voies 0 à 7 ou 0 à 15) dont l'adresse de début est 160
occupe la plage d'adresses suivante :
de 160 à l'adresse 160 + 7 x 2 = 174 ou
de 160 à l'adresse 160 + 15 x 2 = 190
Dans cet exemple, la prochaine adresse libre pour une autre carte est l'adresse 176
ou 192.
Sur la carte d'entrées analogiques 465, la taille de la plage d'adresses dépend du
nombre de voies réglées (8 ou 16).
Des adresses déjà occupées ne peuvent plus être réglées.
Cartes d'entrées et de sorties analogiques
o
de voie = sous-adresse
7
5
+ 2
IB 160
9-57
