Instructions de montage
3.3.2
Equipotentialité
3-14
Des différences de potentiel peuvent se produire entre des parties séparées d'une
installation :
si les automates programmables et la périphérie sont reliés par des dispositifs
sans séparation galvanique ou
si les blindages des câbles sont connectés à leurs deux extrémités et mis à la terre
par différentes parties de l'installation.
Des différences de potentiel peuvent par exemple être causées par différentes ali-
mentations secteur. Ces différences de potentiel doivent être réduites par la pose de
conducteurs d'équipotentialité. Les fonctions des composants électroniques utilisés
peuvent ainsi être garanties.
Les remarques suivantes sont importantes pour l'équipotentialité :
Une équipotentialité est d'autant plus efficace que l'impédance du conducteur
d'équipotentialité est plus faible.
Si des câbles de signaux blindés doivent être posés entre les parties de l'installa-
tion concernées et si le blindage de ces câbles est relié à la terre ou au conduc-
teur de protection à ses deux extrémités, l'impédance du conducteur d'équipo-
tentialité à poser ne doit pas dépasser 10 % de l'impédance de blindage.
La section du conducteur d'équipotentialité doit être sélectionnée en fonction du
courant de compensation. Dans la pratique, les sections suivantes se sont avérées
efficaces :
- 16 mm de Cu pour des liaisons d'équipotentialité inférieures à 200 m
- 25 mm de Cu pour des liaisons d'équipotentialité supérieures à 200 m
Utilisez des câbles d'équipotentialité en cuivre ou en acier zingué. Les conduc-
teurs d'équipotentialité doivent être reliés à la terre ou au conducteur de protec-
tion sur une grande surface et être protégés contre la corrosion.
Le conducteur d'équipotentialité devrait être posé de sorte que la surface com-
prise entre le conducteur d'équipotentialité et les câbles de signaux soit aussi
petite que possible.

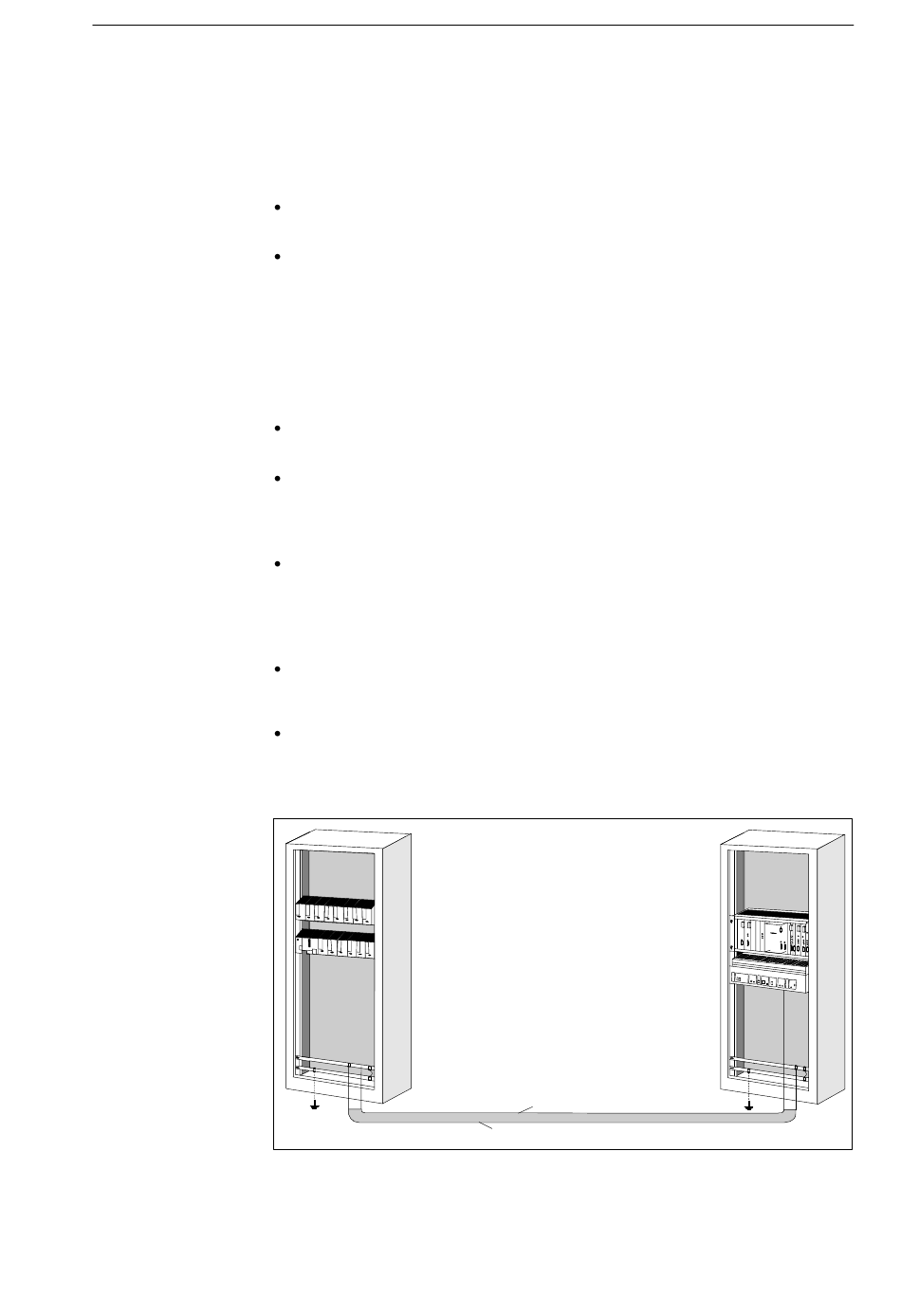

Figure 3-4
Pose de conducteur d'équipotentialité et de câble de signaux
Câble de signaux
Conducteur d'équipotentialité
Manuel système
C79000-G8577-C199-07
