La centrale di comando modello SC24 è adatta a comandare un attuatore per cancello a singola anta
scorrevole con potenza massima motore di 100W. L'assorbimento massimo del dispositivo è di 150W
a 230V 50Hz. L'impostazione dei parametri deve essere fatta dopo aver installato l'impianto completo.
TR1 – TR3
DSW1
P1
P2
DL1 – DL9
DL10
DLR
F1
F2
M1
M2
M5
FST1-FST2
M4
CN1
CN3
K3
CN2
JF1
U2
RK1-RK2
LBT0499 – DS41627-001 – FW 1.01 - 2020

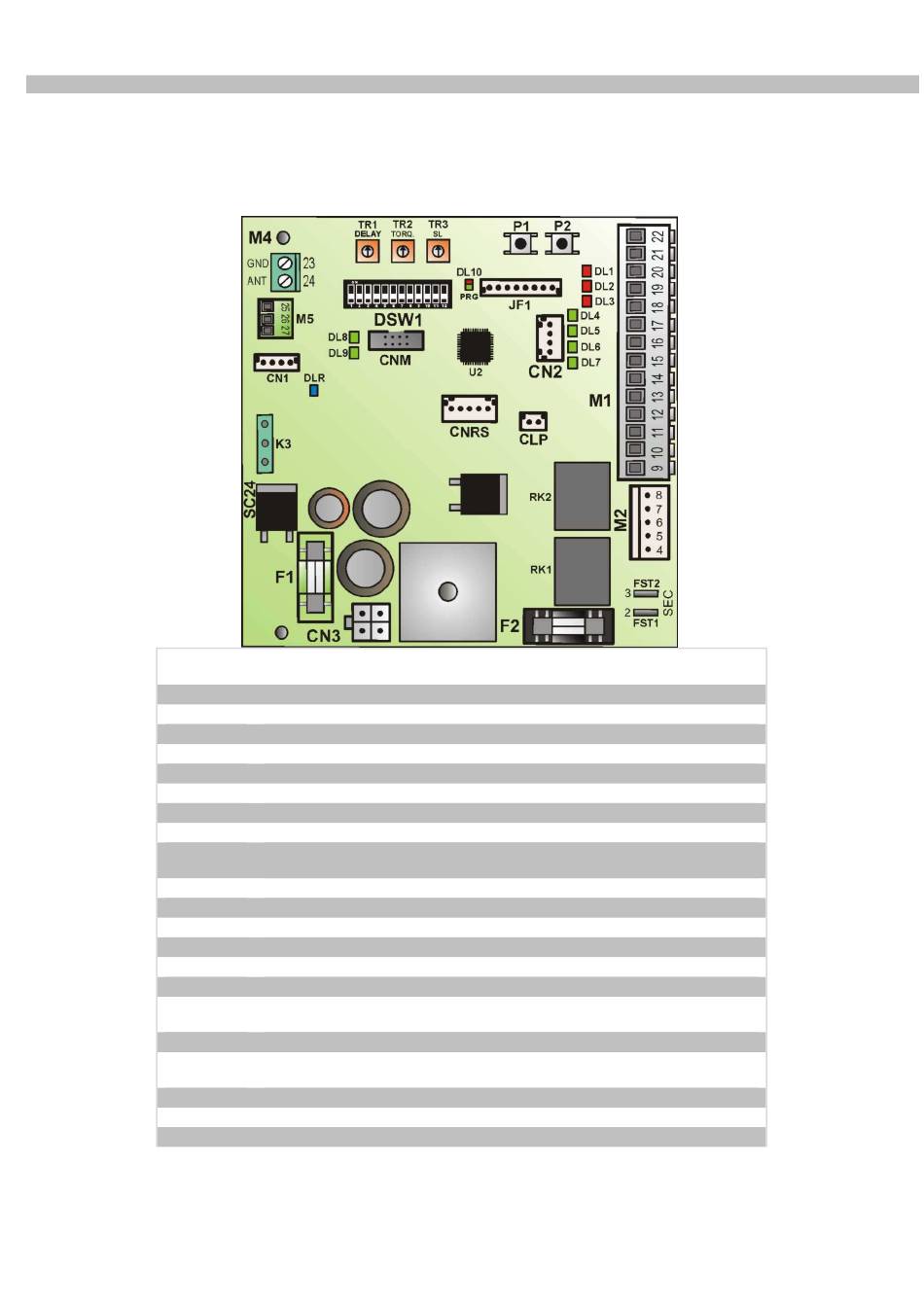

Descrizione della centrale
Trimmer regolazione
Dip Switch impostazioni logiche - configurazione
Pulsante apprendimento corse
Pulsante apprendimento telecomandi
LED segnalazione stato ingressi
LED bicolore rosso/verde/arancio di Test e Programmazione
LED blu di presenza rete
Fusibile di protezione accessori e logica F2A rapido
Fusibile di protezione del secondario trasformatore e motore T8A
ritardato
Morsettiera ingressi e uscite accessori
Connettore/Morsettiera uscita motore e ingresso encoder
Morsettiera finecorsa
Morsettiera alimentazione dal secondario trasformatore 22Vac
Morsettiera antenna
Connettore encoder se presente
Connettore carica batterie (codice opzionale 41629/052 oppure
41629/051)
Connettore ad innesto per ricevente
Connettore per scheda opzionale uscita telecomado (codice opzionale
MCH2 41626/050)
Connettore per dispositivo di aggiornamento
Microcontrollore
Relè uscite motore
