Protection L

t
I1
20 | © 2018 ABB | 1SDH001330R0004 - ECN000086018 - Rev. B
La protection L protège contre les surcharges.
REMARQUE: la protection est disponible et active pour toutes les versions du déclencheur.
Une fois le seuil d'activation dépassé, la protection intervient dans un temps qui diminue avec l'augmentation
L
du courant lu.

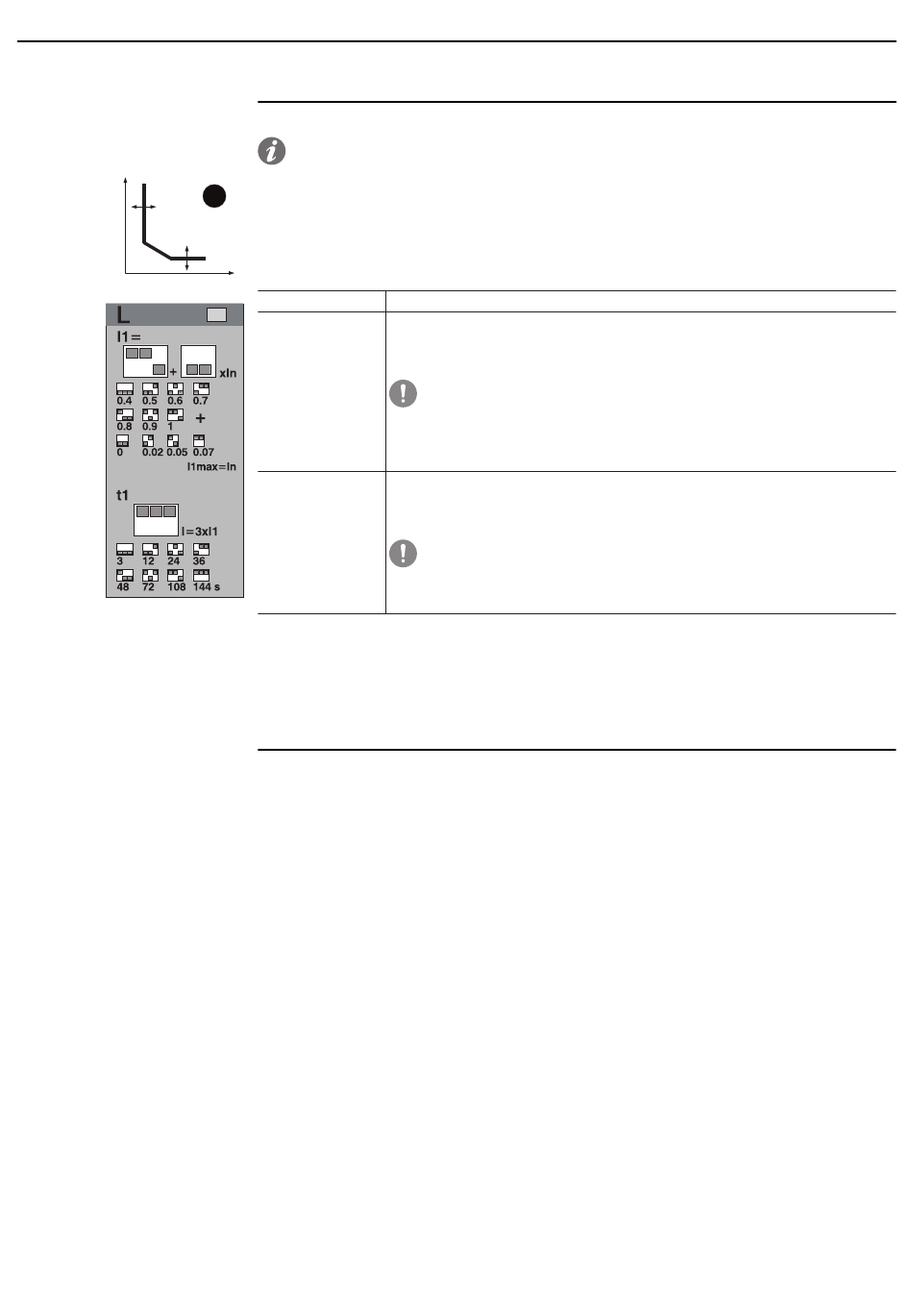

Paramètres
t1
Tous les paramètres modifiables par un utilisateur ont une incidence sur la courbe de réponse, et les temps
de déclenchement correspondant.
I
Paramètre
Seuil I1
Durée t1
Exemple (avec I1 paramétré à 400 A): la protection s'active pour des courants lus compris
(1)
entre 420 A et 480 A.
Avec les modules Ekip T&P ou Ekip Bluetooth et le logiciel Ekip Connect il est possible d'activer la fonction
Mémoire thermique, et régler le seuil de Pré-alarme. Voir page 25.
Description
La valeur I1 contribue à calculer le temps de déclenchement, et elle définit aussi la
valeur de courant qui, si elle est dépassée, active la protection (par référence à la
courbe, c'est la partie parallèle à l'ordonnée).
IMPORTANT:
• La protection s'active et commence à temporiser pour les courants
compris entre 1,05 et 1,2 du seuil I1 défini
• La temporisation est interrompue si le courant baisse sous le seuil
d'activation.
La valeur t1 contribue à calculer le temps de déclenchement (par référence à la
courbe, t1 a une incidence sur toute la courbe, en la déplaçant entièrement le long
de l'axe vertical).
IMPORTANT:
La protection limite le temps d'intervention à 1 seconde dans deux cas:
• si d'après le calcul le temps est inférieur à 1 seconde.
• Au cas où le courant de défaut est plus grand de 12 In.
