2 - Modules Ekip Measuring

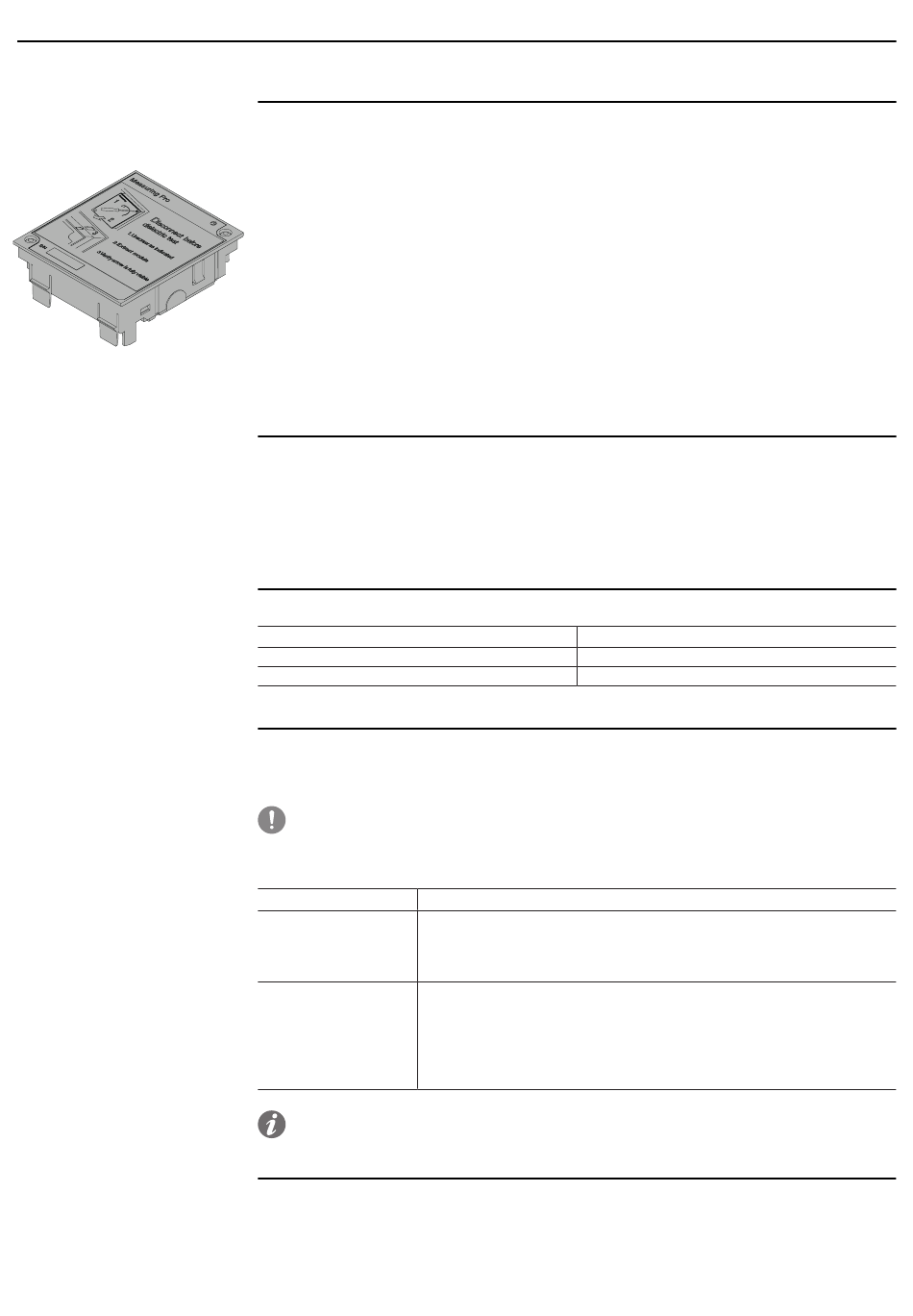

Description L'Ekip Measuring est un module accessoire de mesure de la tension, puissance et énergie.
Compatibilité et alimentation L'Ekip Measuring et l'Ekip Measuring Pro peuvent être installés avec déclencheur Ekip Touch, le premier si
Caractéristiques électriques Le tableau suivant reporte les caractéristiques électriques des modules:
Transformateur d'isolement Si la tension composée en entrée des modules est supérieure aux 690 V AC assignés (760 V AC maximum),
210 | © 2018 ABB | 1SDH001330R0004 - ECN000086018 - Rev. B
A savoir:
• Il mesure la valeur r.m.s et la fréquence des tensions du système triphasé, sur les contacts internes du
disjoncteur ou sur les prises extérieures. A partir de ces mesures, le déclencheur obtient celles de puissance
et d'énergie, qui deviennent ainsi disponibles.
• Associé au module Ekip Synchrocheck, il permet de reconnaitre si entre contacts internes (ou prises
extérieures) et contacts extérieurs il y a les conditions de synchronisme nécessaires à la fermeture du
disjoncteur.
Il peut être de deux types:
• Ekip Measuring, doté de la fonction mesure seulement.
• Ekip Measuring Pro, avec fonction de mesure, possibilité d'alimentation du déclencheur, et activation des
protections Measuring.
Avec l'Ekip Measuring Pro, l'alimentation du déclencheur est garantie si au moins une tension composée est
différente supérieure ou égale à 80 V AC.
l'on veut implémenter seulement la fonction de mesure, le second si on veut implémenter aussi la fonction
d'alimentation et activer les protections Measuring. Avec les déclencheurs Ekip Hi‐Touch, G Touch, et G
Hi‐Touch, l'Ekip Measuring Pro est fourni avec l'équipement.
L'Ekip Measuring exige que le déclencheur soit alimenté avec une tension auxiliaire (par exemple: fournie par
un module Ekip Supply). L'alimentation auxiliaire n'est pas nécessaire avec l'Ekip Measuring Pro.
Composant
Tension composée en entrée
Fréquence en entrée
l'utilisation de prises extérieures est obligatoire.
En présence de prises extérieures, il est obligatoire d'utiliser un transformateur d'isolement.
IMPORTANT: la tension nominale secondaire maximale admise en cas de prises
extérieures est 230V.
Le tableau suivant reporte les caractéristiques que doit avoir le transformateur:
Caractéristiques

Description

• Fixation: rail EN 50022 DIN43880.
• Matière: thermoplastique autoextinguible.
Mécaniques
• Degré de protection: IP30.
• Protection électrostatique: avec écran à raccorder à la terre.
• Classe de précision: ≤ 0,5.
• Performance: ≥ 10 VA.
• Surcharge: 20 % permanente
Electriques
• Isolements: 4 kV entre entrées et sorties, 4 kV entre écran et sortie 4 kV
entre écran et entrées.
• Fréquence: 45...66 Hz.
REMARQUE: pour les tensions primaire et secondaire du transformateur, voir les paramètres
de configuration du module, au paragraphe "Accès par l'afficheur".
Caractéristiques
0...760 V AC
30...80 Hz
Accessoires électroniques | 2 - Modules Ekip Measuring
ABB | SACE Emax 2
