Protection ROCOF

t
f28
ROCOF
t28
Hz/s
97 | © 2018 ABB | 1SDH001330R0004 - ECN000086018 - Rev. B
Chemin
Page principale - Menu - Avancé
Fonction
La protection ROCOF protège contre les variations rapides de fréquence.
Quand la variation de fréquence dépasse le seuil de contrôle f28 dans le temps, la protection se déclenche
dans un temps fixe t28.
Il est aussi possible de caractériser la protection en fonction du mode de variation de la fréquence
(augmentation ou baisse), ou prendre en compte les deux conditions.

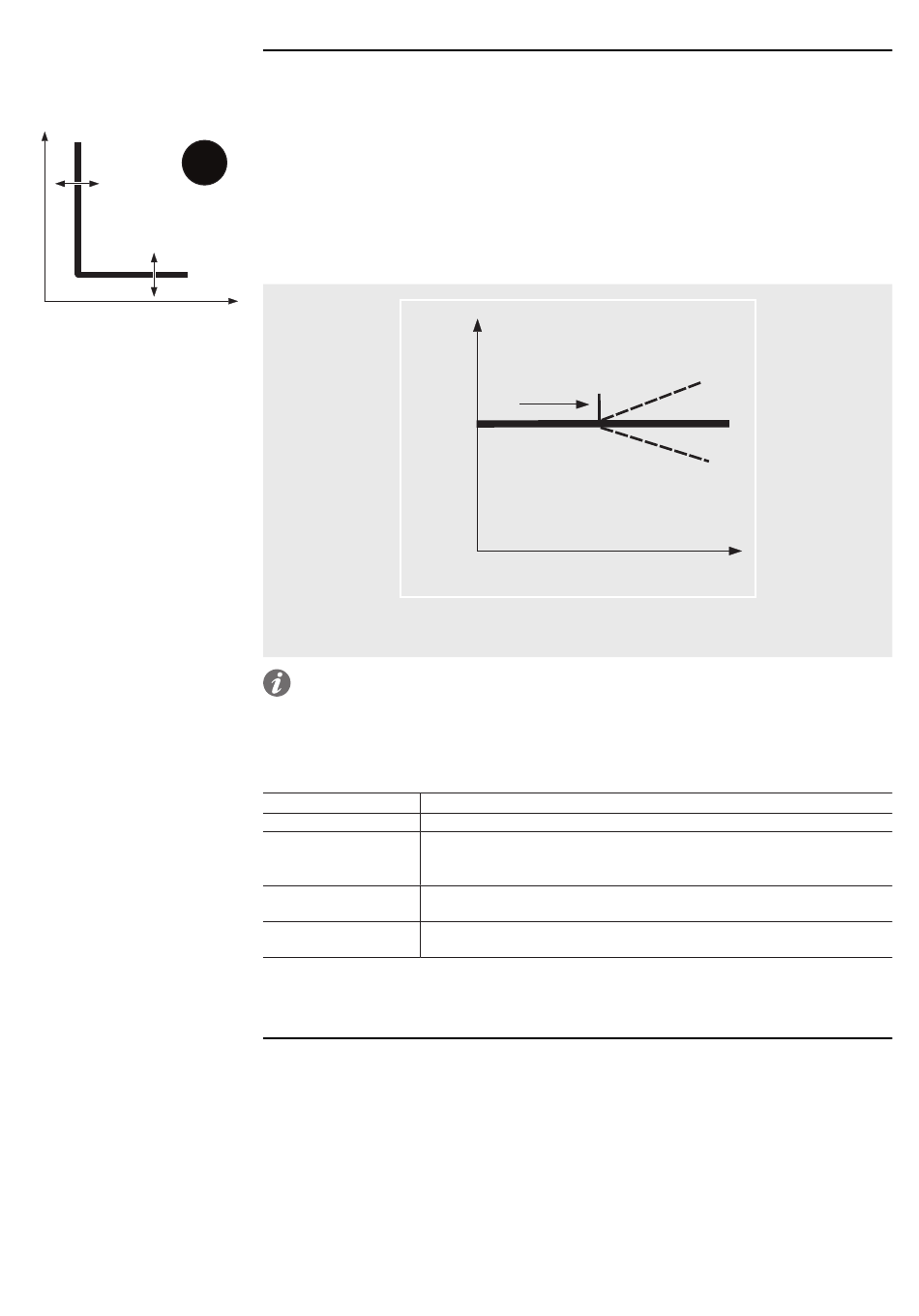

f(Hz)
Figure 25
REMARQUE: la protection n'est pas active pour des tensions < 30 V.
Paramètres
Il est possible de modifier plusieurs paramètres:
Paramètre Description
Actif Active/désactive la protection.
Définit le taux maximum admissible de variation de la fréquence dans le temps,
Seuil f28 qui une fois dépassée active la protection.
Est représenté en valeur absolue (Hertz / seconde).
Définit si la protection surveille une augmentation, une baisse ou les deux
Trip Direction
variations.
C'est le temps d'attente entre le dépassement du seuil f28 et l'envoi de la
Durée t28
commande d'ouverture.
La protection ROCOF dispose de Déclench. actif, voir page 71.
Via Ekip Connect on peut aussi accéder aux fonctions de verrouillage, voir page 72.
fréquence
après défaillance
défaillance
50/60 Hz
fréquence
après défaillance
Déclencheur de protection Ekip Touch | 13 - Protections G Hi-Touch
ABB | SACE Emax 2
Temps
