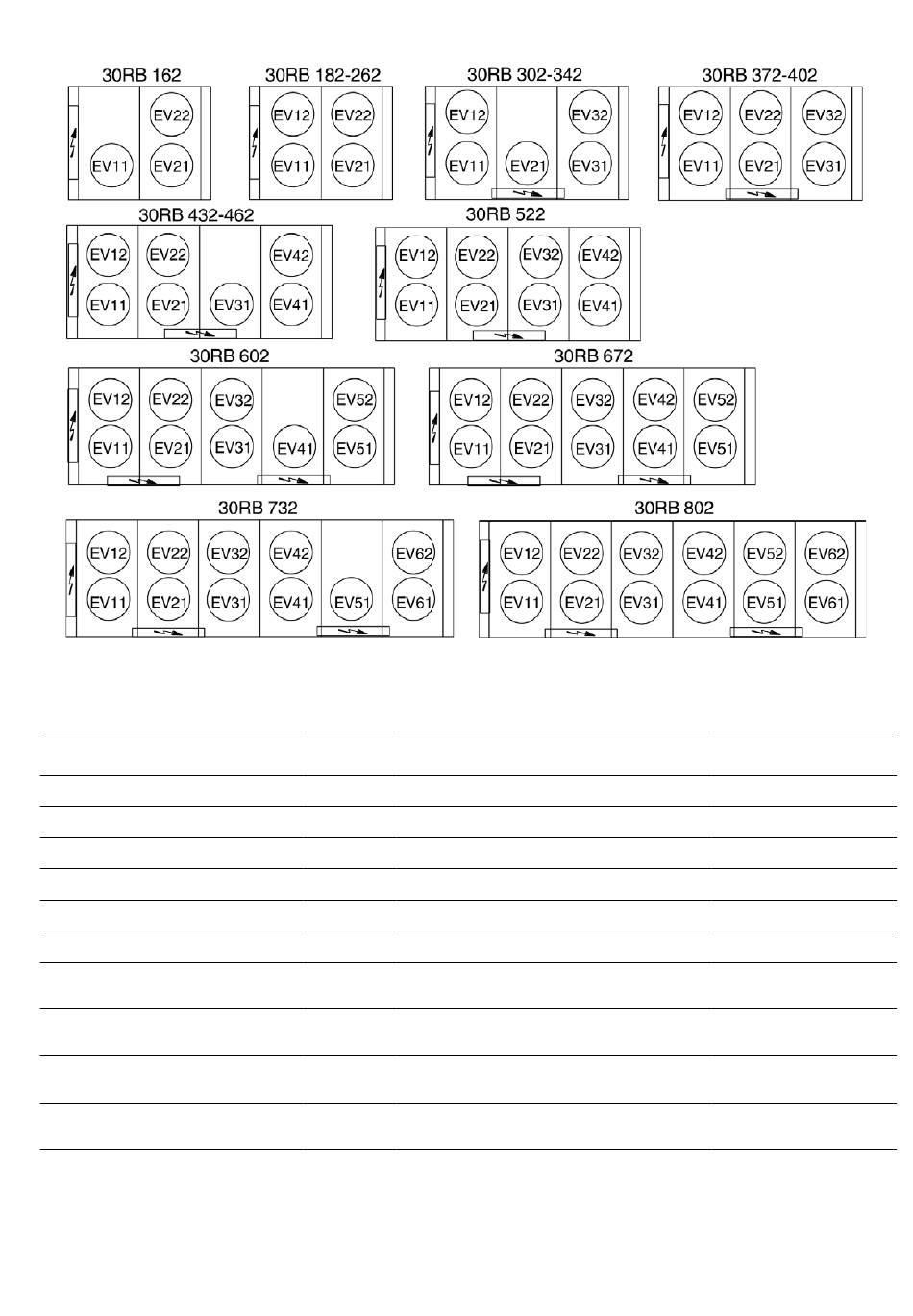

10.11 - Disposition des ventilateurs

10.12 - Etages de ventilation

30RB standard Circuit
162 A
B
182-262 A
B
302-342 A
B
372-402 A
B
432-462 A
B
522 A
B
602 A
B
C
672 A
B
C
732 A
B
C
802 A
B
C
Etage 1 Etage 2 Etage 3
EV11 EV11
EV12 EV21+EV22
EV11 EV11+ EV12
EV21 EV21+ EV22
EV11 EV11 + EV21 EV11+ EV21+ EV 12
EV31 EV31+ EV32
EV11 EV11+ EV12 EV11 + EV12 + EV21
EV31 EV31+ EV32 EV31+ EV32 + EV22
EV11 EV11 + EV21 EV11 + EV21 + EV12
EV41 EV41 + EV31 EV41 + EV31 + EV42
EV11 EV11 + EV21 EV11 + EV21 + EV12
EV31 EV31 + EV41 EV31 + EV41 + EV32
EV11 EV11+ EV12 EV11 + EV12 + EV21
EV31 EV31+ EV32 EV31+ EV32 + EV22
EV51 EV51 + EV41 EV51 + EV41 + EV52
EV11 EV11+ EV12 EV11 + EV12 + EV21
EV31 EV31+ EV32 EV31+ EV32 + EV22
EV41 EV41 + EV51 EV41 + EV51 + EV42
EV11 EV11 + EV21 EV11 + EV21 + EV12
EV31 EV31 + EV41 EV31 + EV41 + EV32
EV61 EV61 + EV51 EV61 + EV51 + EV62
EV11 EV11 + EV21 EV11 + EV21 + EV12
EV31 EV31 + EV41 EV31 + EV41 + EV32
EV51 EV51 + EV61 EV51 + EV61 + EV52
Etage 4
EV11 + EV21 + EV12 + EV22
EV11 + EV21 + EV12 + EV22
EV31 + EV41 + EV32 + EV42
EV41 + EV51 + EV42 + EV52
EV11 + EV21 + EV12 + EV22
EV31 + EV41 + EV32 + EV42
EV11 + EV21 + EV12 + EV22
EV31 + EV41 + EV32 + EV42
EV51 + EV61 + EV52 + EV62
Variateur sur Ventilateur
Option 28 bi- vitesse sur
option 28B
EV11 EV11
EV21 EV21
EV11 EV11
EV21 EV21
EV11 EV11
EV31 EV31
EV11 EV11
EV31 EV31
EV11 EV11
EV41 EV41
EV11 EV11
EV31 EV31
EV11 EV11
EV31 EV31
EV51 EV51
EV11 EV11
EV31 EV31
EV41 EV41
EV11 EV11
EV31 EV31
EV61 EV61
EV11 EV11
EV31 EV31
EV51 EV51
