Dell EqualLogic PS Serie Guide D'installation Et De Dépannage page 23

3. commutateur 0
4. commutateur 1
5. système de stockage Dell EqualLogic PS6510
Câblage des matrices de stockage Dell EqualLogic PS5000/PS5500
1. Installez un câble réseau entre le commutateur réseau 0 et le commutateur Ethernet 0 du module de contrôle 1.
2. Installez un câble réseau entre le commutateur réseau 0 et le commutateur Ethernet 1 du module de contrôle 1.
3. Installez un câble réseau entre le commutateur réseau 1 et le commutateur Ethernet 2 du module de contrôle 1.
4. Installez un câble réseau entre le commutateur réseau 1 et le commutateur Ethernet 0 du module de contrôle 0.
5. Installez un câble réseau entre le commutateur réseau 1 et le commutateur Ethernet 1 du module de contrôle 0.
6. Installez un câble réseau entre le commutateur réseau 0 et le commutateur Ethernet 2 du module de contrôle 0.
7. Répétez les étapes 1 à 6 pour connecter des matrices de stockage Dell EqualLogic PS5000/PS5500 supplémentaires
aux commutateurs iSCSI.
Pour en savoir plus, consultez les figures suivantes.

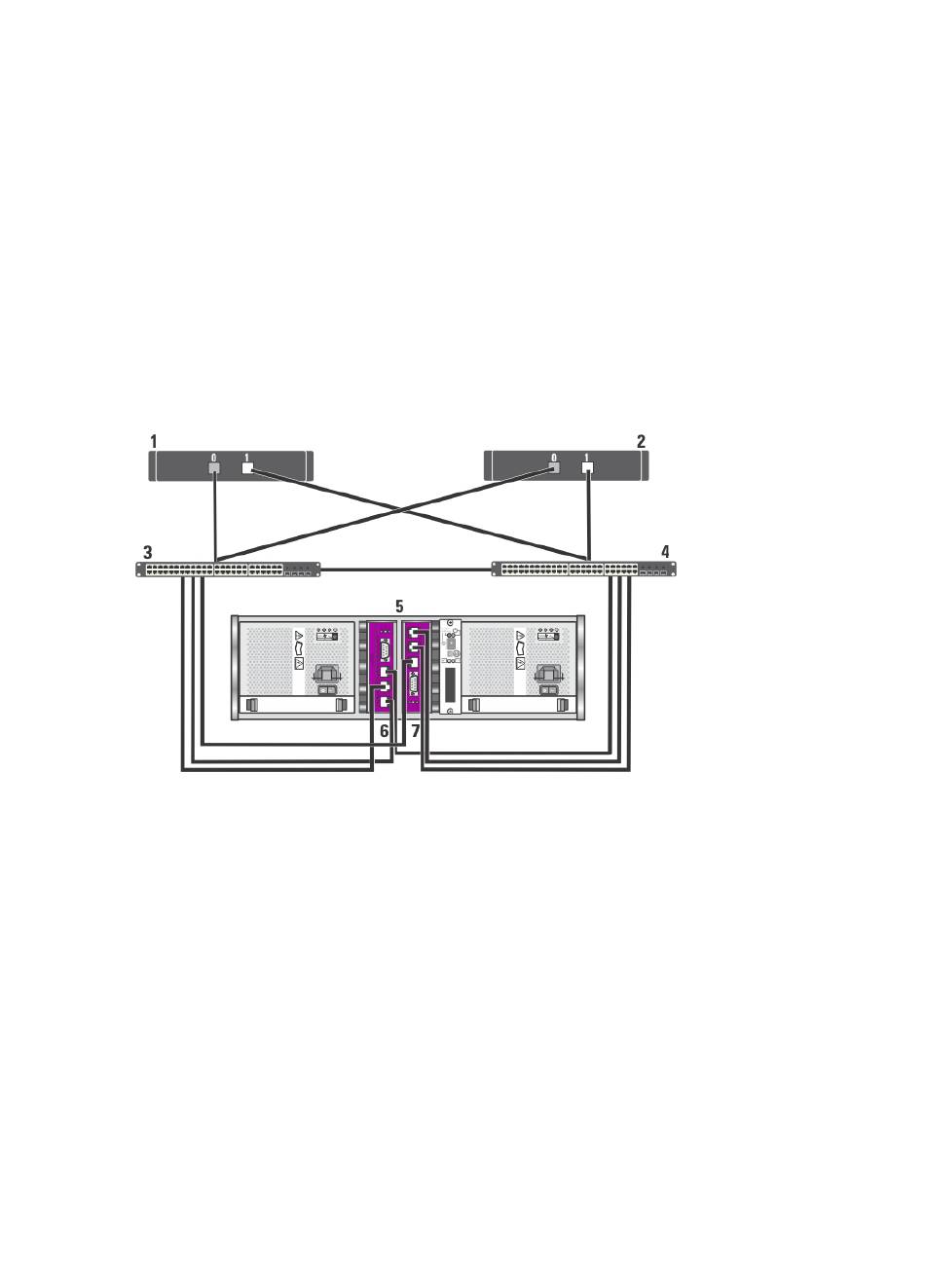

Figure 13. Câblage d'un cluster iSCSI relié à un SAN à une matrice de stockage Dell EqualLogic PS5000
1. nœud de cluster 1
2. nœud de cluster 2
3. commutateur 0
4. commutateur 1
6. module de contrôle 1
7. module de contrôle 0
5. système de stockage Dell EqualLogic PS5000
6. module de contrôle 1
7. module de contrôle 0
23
