3. Répétez les étapes 1 et 2 pour connecter des matrices de stockage Dell EqualLogic PS4110/PS6110
supplémentaires aux commutateurs iSCSI.
REMARQUE: Vous ne pouvez utiliser qu'un seul des deux ports Ethernet 10 Gigabit sur chaque module de contrôle
à la fois. Dans le cas du port 10GBASE-T (port 0 Ethernet de gauche), utilisez un câble CAT6 ou supérieur. Dans le
cas du port SFP+ (port 0 Ethernet de droite), utilisez un câble fibre optique compatible 10GBASE-SR ou un câble
twinax.
Pour en savoir plus, consultez les figures suivantes.

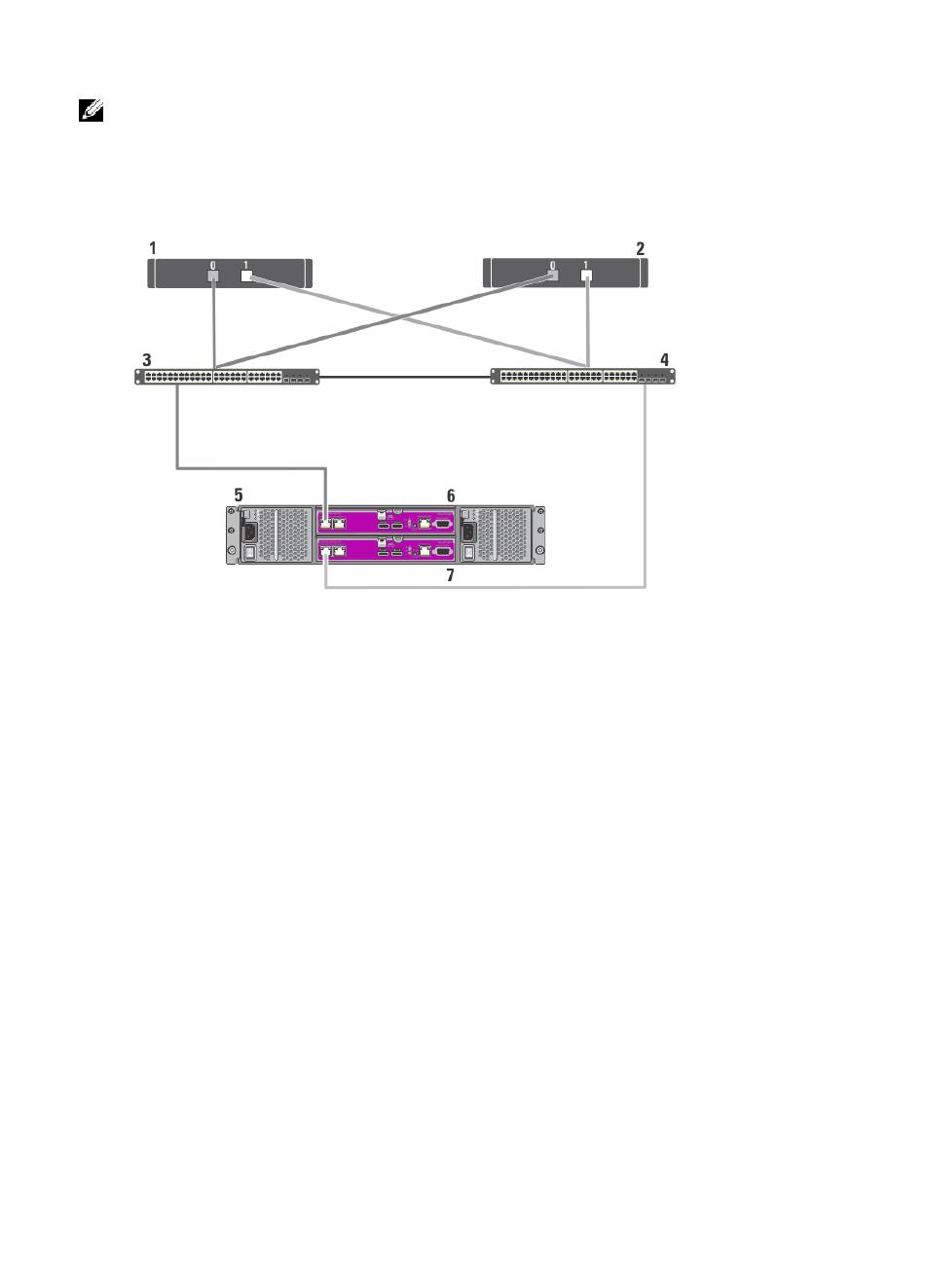

Figure 7. Câblage d'un cluster iSCSI relié à un SAN à une matrice de stockage Dell EqualLogic PS4110
1. nœud de cluster 1
2. nœud de cluster 2
3. commutateur 0
4. commutateur 1
5. système de stockage Dell EqualLogic PS4110
6. module de contrôle 0
7. module de contrôle 1
