5. Orientez l'adaptateur ServeRAID de sorte que ses broches s'alignent
6. Insérez l'adaptateur ServeRAID dans le connecteur de l'assemblage à carte
7. Installez l'assemblage à carte mezzanine PCI (voir «Remplacement de
Que faire ensuite
Si vous devez installer d'autres périphériques, faites-le maintenant. Sinon, passez à
la section «Fin de l'installation», à la page 65.
Remarque : Lorsque vous redémarrez le serveur, vous avez la possibilité
d'importer la configuration RAID existante dans le nouvel adaptateur ServeRAID.
62
System x3250 M4 Type 2583 - Guide d'installation et de maintenance

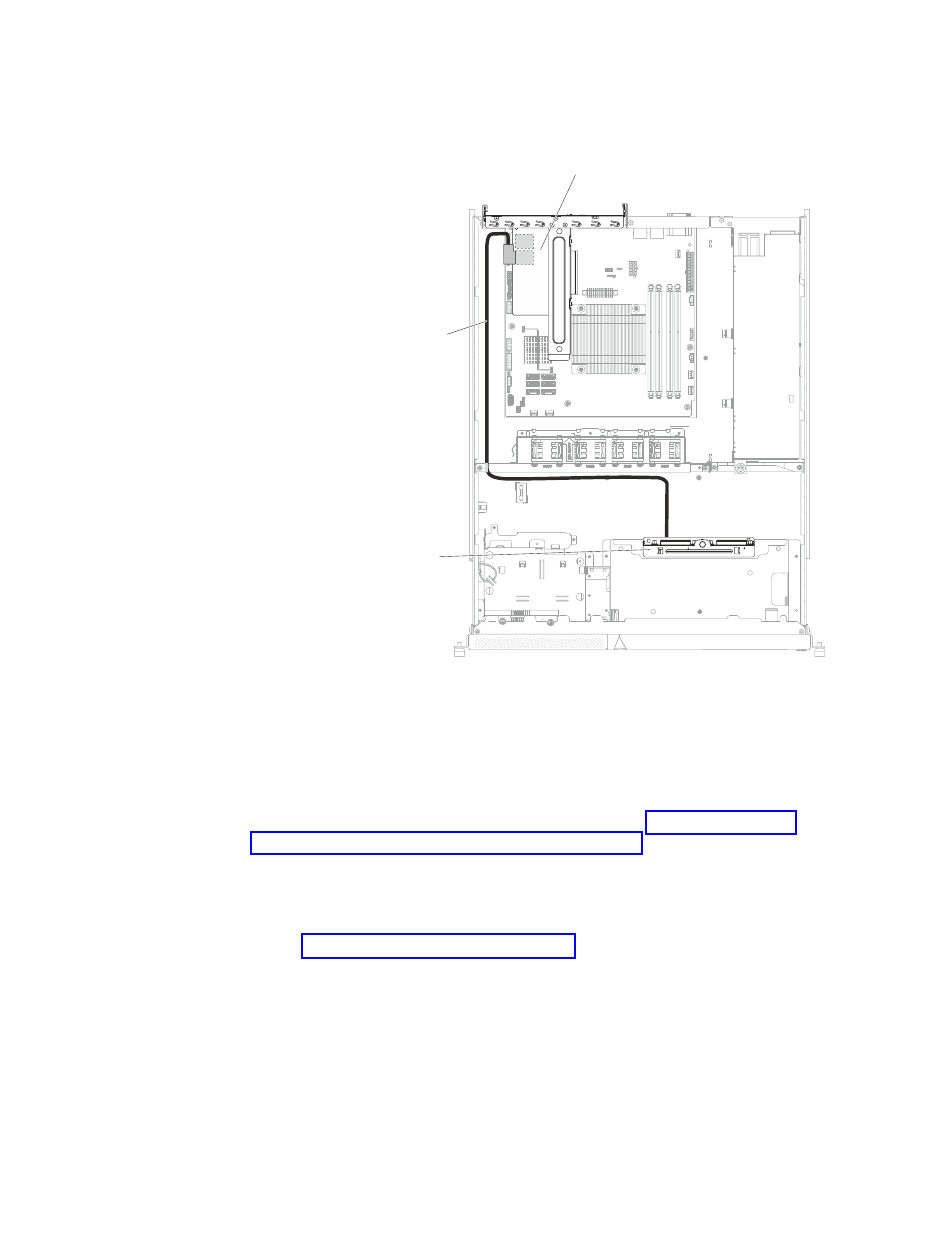

a. Vous devez connecter le cordon d'interface au port 0 de l'adaptateur
ServeRAID-M1050 ou ServeRAID-M5014.
b. Après l'avoir installé, fixez le cordon sur la carte mère avec
l'attache-câble.
Cordon d'interface
SAS/SATA
Fonds de panier
d'unité de disque dur
correctement avec le connecteur de l'assemblage à carte mezzanine PCI.
mezzanine PCI jusqu'à ce qu'il soit correctement fixé.
Avertissement : Si vous ne l'insérez pas complètement, vous risquez
d'endommager l'adaptateur ou le serveur.
l'assemblage à carte mezzanine PCI», à la page 66).
Adaptateur ServeRAID
