Tableau 2. Définition de cavaliers (suite)
Numéro du cavalier
JP11
JP12
JP19
Remarque :
1. Si aucun cavalier n'est présent, le serveur répond comme si les broches étaient définies sur 1 et 2.
2. Si le cavalier du bloc d'amorçage est déplacé des broches 1 et 2 aux broches 2 et 3 avant la mise sous tension du
serveur, la page de mémoire morte chargée change. Ne modifiez pas la position de la broche du cavalier après
la mise sous tension du serveur. Cela peut provoquer un problème imprévisible.
Voyants de la carte mère

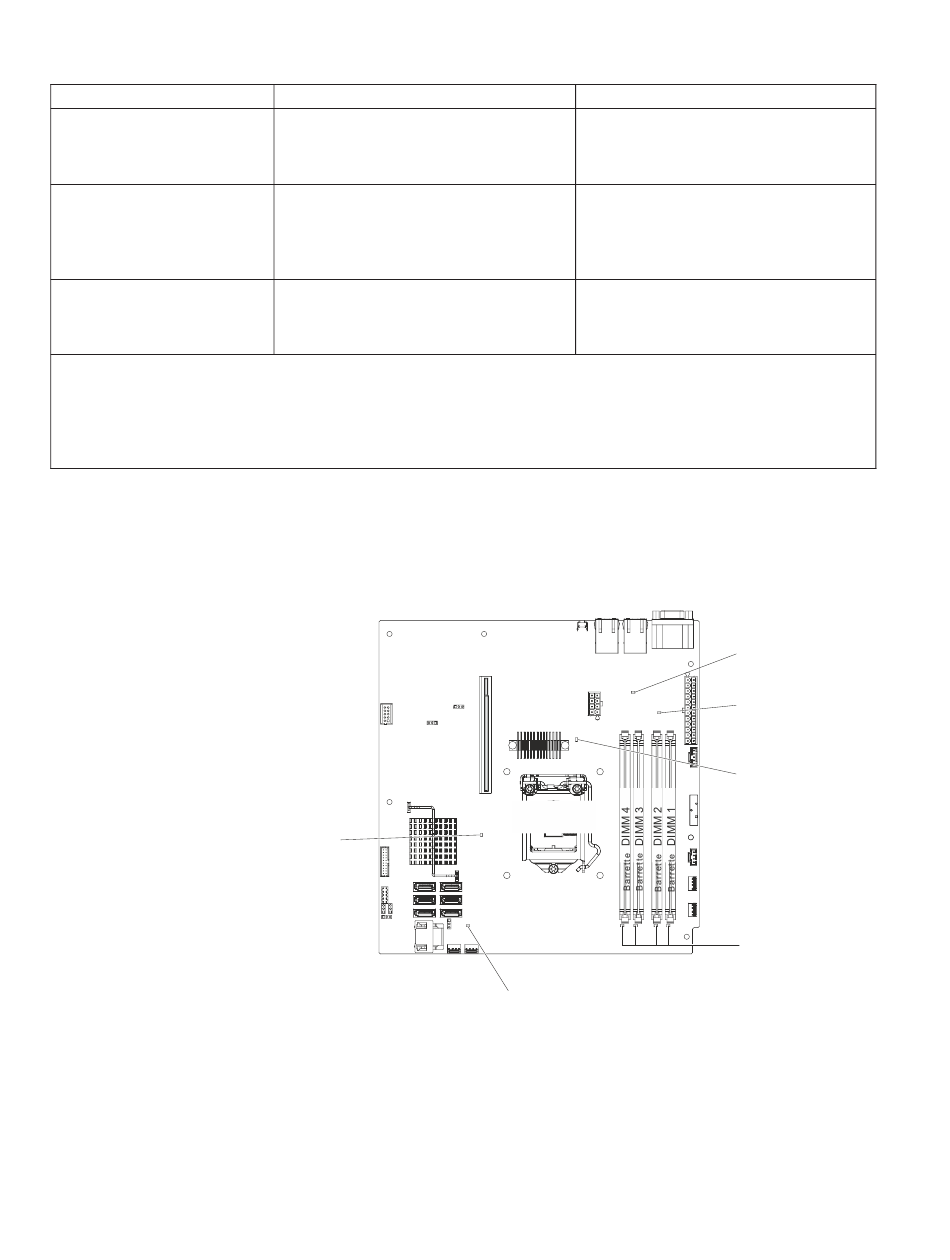

La figure suivante présente les voyants (DEL) de la carte mère.
Voyant de présence
du module RTMM
Figure 5. Voyants de la carte mère. (cy1cd039)
Remarque : Lorsque vous déconnectez l'alimentation du serveur, vous ne pouvez
plus voir les voyants car ces derniers ne s'allument pas quand l'alimentation est
coupée. Avant de déconnecter l'alimentation, notez les voyants allumés, y compris
ceux figurant sur le panneau d'information de l'opération, ainsi que les voyants de
la carte mère, à l'intérieur du serveur.
28
System x3250 M4 Type 2583 - Guide d'installation et de maintenance
Nom du cavalier
Cavalier d'initialisation du module TPM
Activation de la moitié de mémoire
morte de l'interface SPI du module IMM
Cavalier de basse sécurité_N
Paramètres du cavalier
v Broches 1 et 2 : Normal (par défaut).
v Broches 2 et 3 : Initialisation du
module TPM.
v Broches 1 et 2 : Désactivé.
v Broches 2 et 3 : Activation de la moitié
de mémoire morte de l'interface SPI
du module IMM (par défaut).
v Broches 1 et 2 : Normal (par défaut).
v Broches 2 et 3 : Activation de la basse
sécurité.
Microprocesseur
Voyant de présence
du module IMM2
Voyant d'erreur
de la carte mère
Voyant d'alimentation
de secours
Voyant d'erreur
du microprocesseur
Voyants d'erreur des
barrettes DIMM 1 à 4
