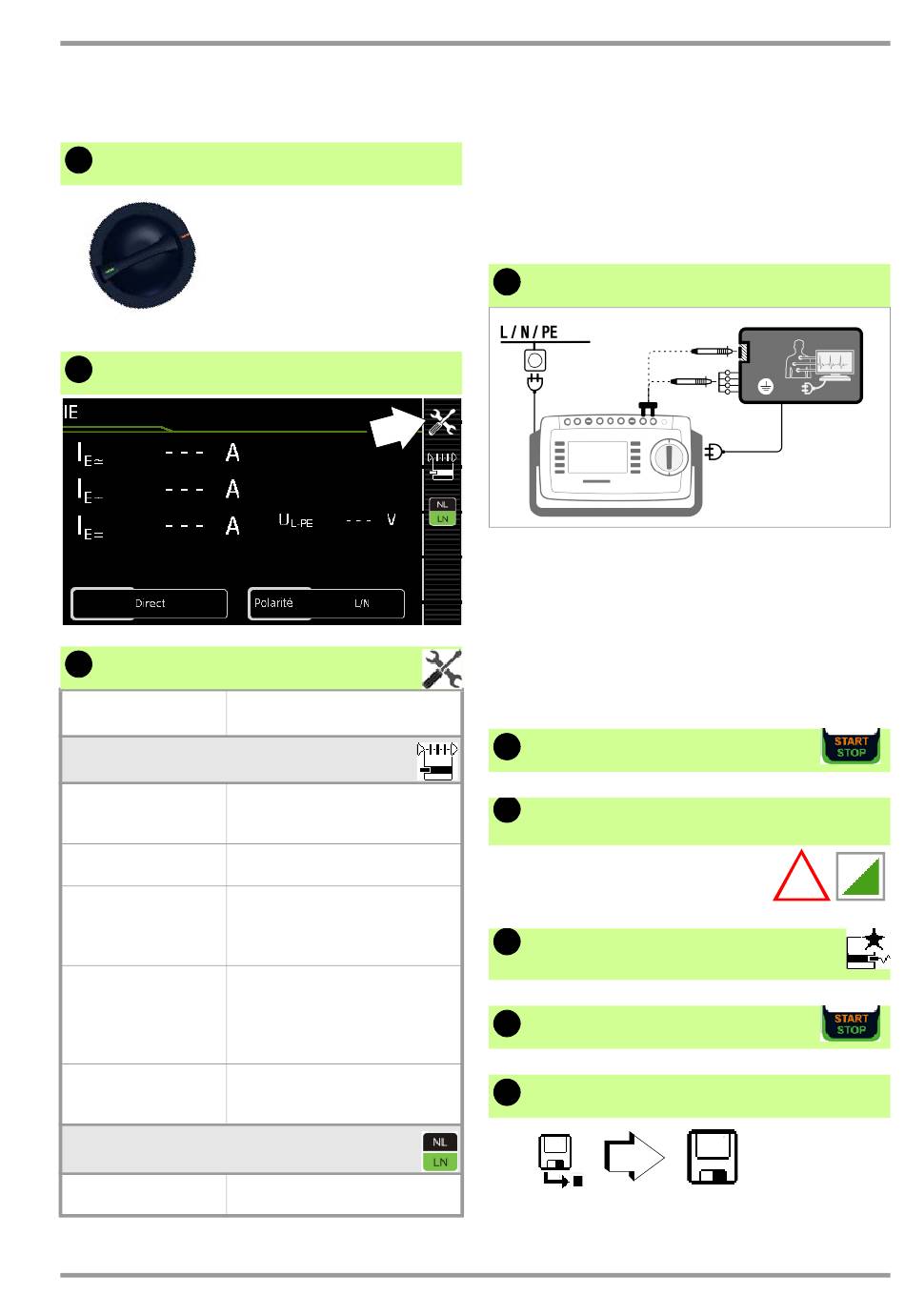

8.6 IG – Courant dérivé appareil
1 Sélectionner la fonction de mesure
IG
2 Sélectionner le paramètre
3 Paramétrer
Paramètres de
mesure
Mode de mesure
Direct
Différentiel
Alternative
Adaptateur AT3
Pince ampèremé-
trique
Polarité – uniquement pour mode direct,
différentiel et adaptateur AT3
L/N ou N/L
1) Connexion également via AT16DI/AT32DI (utile uniquement pour
méthode différentielle)
GMC-I Messtechnik GmbH
P et SECULIFE ST
RO
Signification
Méthode de mesure directe (via la
1)
prise d'essai ), contact de sonde
en option
Méthode de mesure du courant
différentiel (via la prise d'essai)
Méthode de mesure du courant
dérivé équivalent avec contact de
sonde (via la prise d'essai,
AT16DI/AT32DI)
Uniquement des appareils de
contrôle avec caract. I01: Mesure
avec adaptateur AT3-IIIE, AT3-IIS
ou AT3-II S32
voir chapitre 8.17
Uniquement des appareils de
contrôle avec caract. I01:
voir chapitre 8.16
Sélection de la polarité pour la
tension réseau sur la prise d'essai
(25)
BASE
Assurez-vous avant toute mesure du courant dérivé
que les paramètres de mesure " Tension réf. L-PE " et
" Fréq. essai alt. " sont correctement réglés dans
SETUP, voir chapitre 10.
4 Raccorder l'objet à tester
➭ Raccordez l'objet à tester à la prise d'essai.
➭ Contactez des pièces conductrices non
reliées au conducteur de protection avec
la sonde d'essai P1.
➭ Pour les objets à tester avec éléments
appliqués : Contactez en supplément les
entrées court-circuitées des éléments
appliqués avec la sonde d'essai P1.
5
Démarrer l'essai
6
Confirmer l'avertissement concernant
la tension réseau
Mode direct & différentiel & adap. AT3 :
7
Enregistrer les valeurs de mesure
dans le tampon
8
Arrêter l'essai
9
Enregistrer les mesures sous le n° ID
Mesures individuelles
P1
Direct / Altern.
!
19
