UVOD

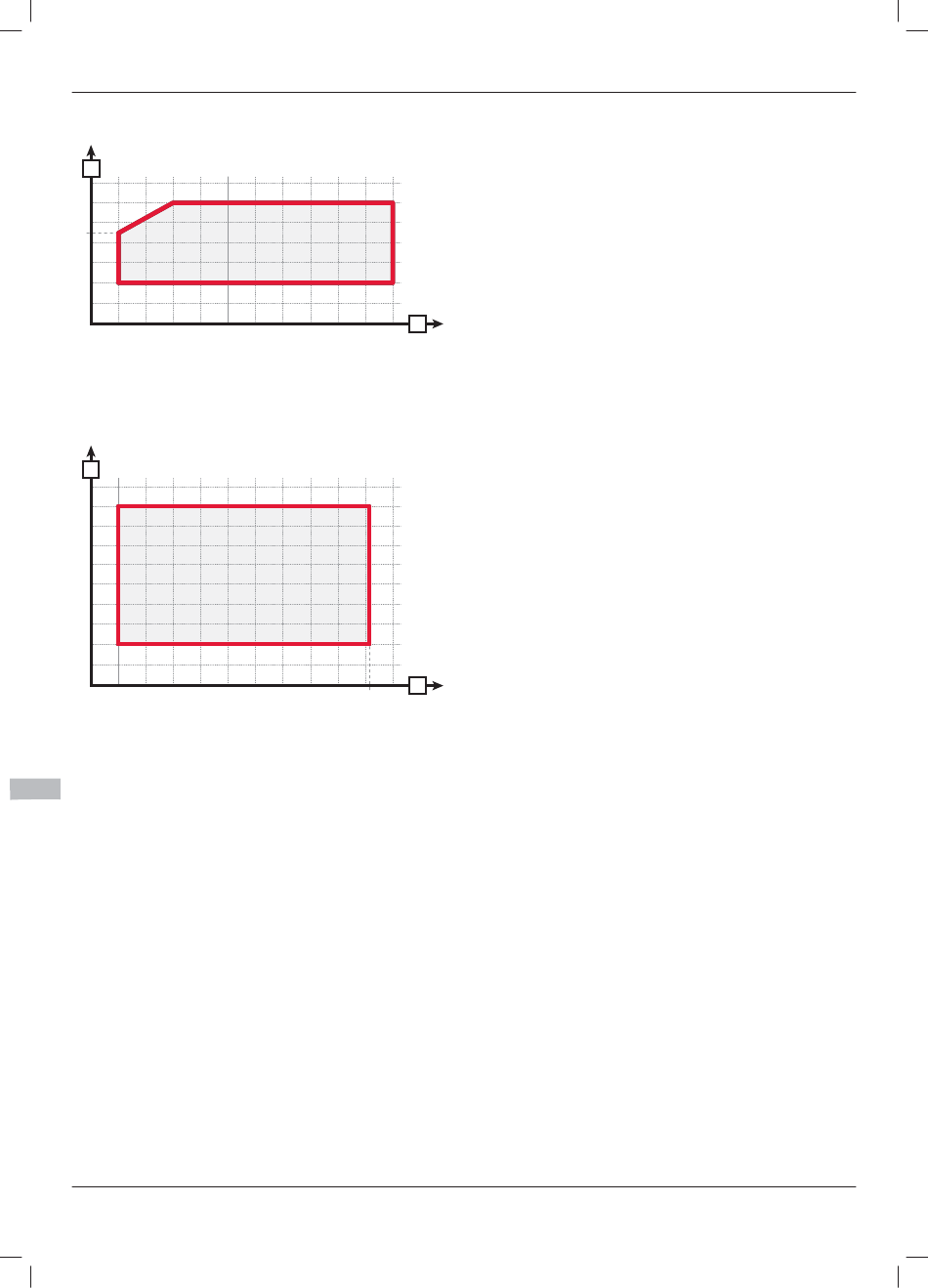

2.4.3 Ograničenja rada pri grijanju
A
70
60
50
45
40
30
20
10
0
-20 -10
Legenda
A Temperatura vode
B Temperatura zraka
2.4.4 Ograničenja rada pri hlađenju
A
20
18
16
14
12
10
8
6
4
2
0
0 10
Legenda
A Temperatura vode
B Temperatura zraka
2.4.5 Princip upravljanja toplinskom crpkom
HR
Kontrolna kutija uključuje toplinsku crpku putem utikača od 12V.
Upravljačka jedinica se koristi samo za upravljanje postavkama.
