10 Conexión hidráulica
• Antes de realizar cualquier operación, realice detenidamente
una limpieza de las canalizaciones con ayuda de un producto
adecuado con vistas a eliminar impurezas como las limaduras,
soldaduras, aceites y grasas varias, que podrán encontrarse
presentes. Estos cuerpos extraños podrían penetrar en el
aparato, perturbando su funcionamiento.
• No utilice ningún disolvente, ya que de lo contrario, podrá
dañar el circuito.
• No realice soldaduras en los tubos instalados instaladas en el
lugar: esta operación podría dañar las juntas.
¡Compruebe que las tuberiás no tienen limitaciones
b
mecánicas!
Aísle todas las tuberías (entre la bomba de calor y la
b
instalación, incluyendo las colocadas bajo tierra) con
ayuda de un aislante resistente a los rayos UV y a las
temperaturas extremas.
4
3
2
7
n .
m i
1
1 m

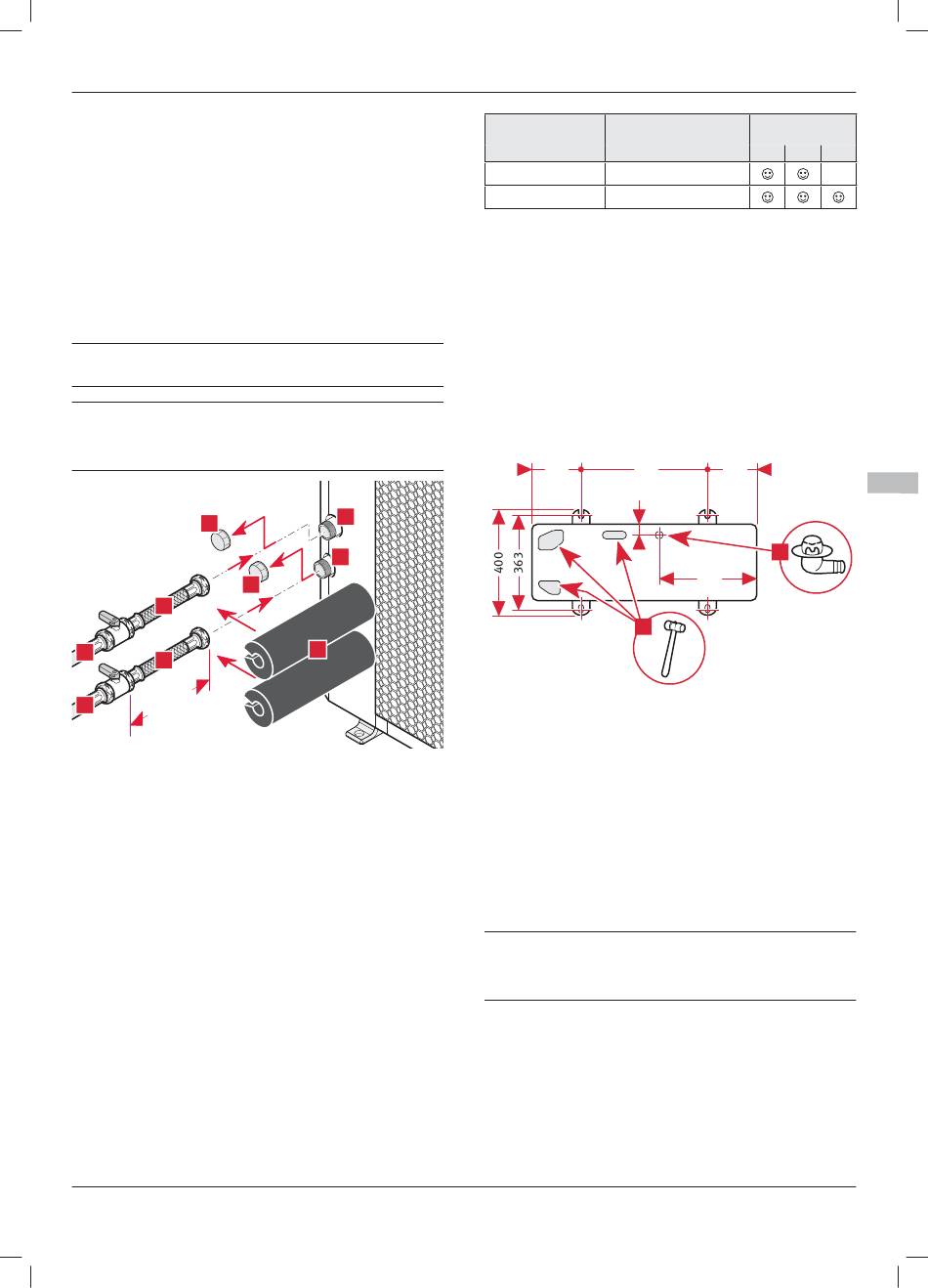

Leyenda
1 Válvula de corte de 1/4 de vuelta del circuito de impulsión de la
bomba de calor hacia la vivienda (no suministrada) (*)
2 Válvula de corte de1/4 de vuelta del circuito de retorno hacia la
bomba de calor (no suministrada) (*)
3 Flexible del circuito de retorno hacia la bomba de calor (no
suministrado)
4 Tapón
5 Conexión (1") de retorno hacia la bomba de calor
6 Conexión (1") de impulsión de la bomba de calor hacia la vivienda
7 Flexible del circuito de impulsión de la bomba de calor hacia la
vivienda (no suministrado)
8 Aislante (no suministrado)
(*) Instálese lo más cerca posible de la bomba de calor
• Retire los tapones (4) de protección ubicados en las conexiones.
• Instale el fi ltro en el conducto de retorno hacia la bomba de
calor. Instálelo entre 2 válvulas para poder retirarlo del circuito
y limpiarlo frecuentemente.
• Respete los valores indicados en el cuadro siguiente para
realizar las conexiones hidráulicas del circuito bomba de calor.
0020117808_03_ES - 06/12 - Saunier Duval
5
6
4
8
Distancia lineal (sin
Tubos que deben
codos o pérdidas de
instalarse
cargas adicionales)
≤ 20 m ¾" o Ø interior = 20 mm
≤ 30 m 1" o Ø interior = 26 mm
• Conecte un tubo fl exible y una válvula de corte en la conexión
de retorno hacia la bomba de calor.
• Conecte un tubo fl exible y una válvula de corte en la conexión
de impulsión de la bomba de calor hacia la vivienda.
• Compruebe que no hay ningún escape. Repárelo si es
necesario.
11 Evacuación de condensados
Cuando el aparato funciona, produce condensados que deben
evacuarse.
150 600
37
2
Leyenda
1 Codo de evacuación de condensados
2 Orifi cios pre-perforados en el fondo inferior de la bomba de calor
• Instale el codo (1) suministrado con el aparato y conéctelo a
un tubo de evacuación con un diámetro interior de 16 mm (no
suministrado).
• Compruebe que el tubo de evacuación de los condensados no
se congela.
La capacidad de evacuación de los condensados aumenta si los
orifi cios pre-perforados (2) presentes en el fondo inferior están
abiertos. Abra los orifi cios pre-perforados con ayuda de un
martillo.
Si opta por abrir los orifi cios pre-perforados
i
(2) presentes en el fondo inferior, adopte las
precauciones oportunas para recuperar los
condensados y evitar que se congelen.
INSTALACIÓN
Genia Air
8 12 15
-
150
ES
1
430
- 65 -
